Gallagher 3E0917 B80 B180 B280 Portable Fence Energizer
Paso 1 Montaje del Energizador
Instalación Permanente
a) Taladre los hoyos u lizando la guía en la plan lla de
las páginas centrales (hoyos A y B). Use una broca de
5/32” (4mm) para paredes de madera o un anclaje para
paredes de ladrillo o concreto.
b) Instale los tornillos adjuntos en la pared o poste dejando
la cabeza del tornillo a una distancia aproximada de 1/8”
(3mm) fuera de la pared o poste.
c) Coloque el Energizador encima y deslícelo sobre los
tornillos de montaje (Ilustración c).

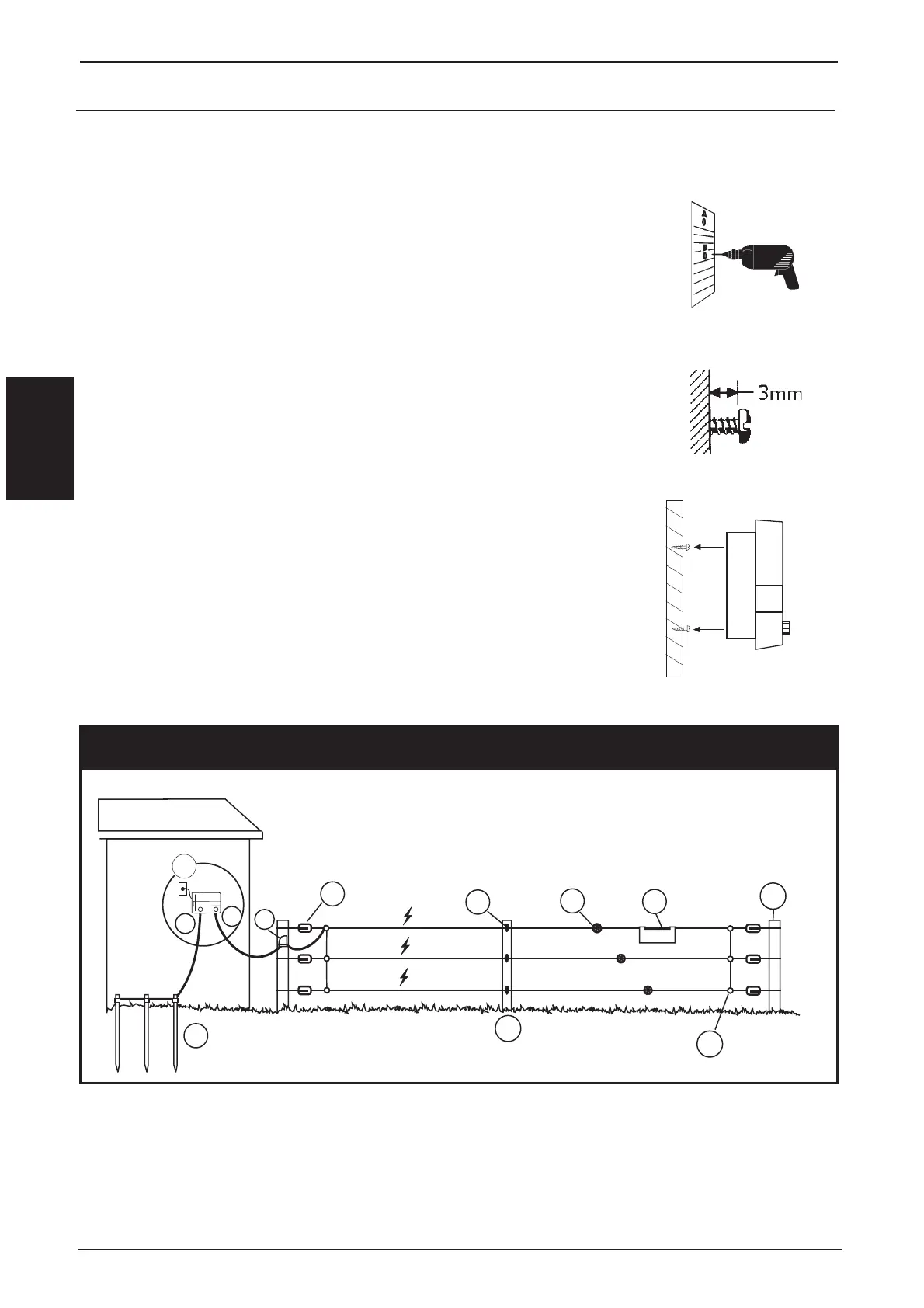

GUÍA DE INSTALACIÓN
a
b
c
1 Energizador
2 Varilla de erra
3 Aislador de Tensión
4 Aislador de poste
9 Interruptor Cortacorriente
10 Abrazadera de conexión
11 Poste de amarre
12 Poste de línea
5 Tensores de Alambre
6 Rotulo de advertencia
7 Tierra (Verde)
8 Vivo o Caliente (Rojo)
1
2
8
7
9
10
12
11
3
4
5
6
Cerca Permanente
