30
Français
Gallagher 3E0679 M600 M700 M1200 User Manual

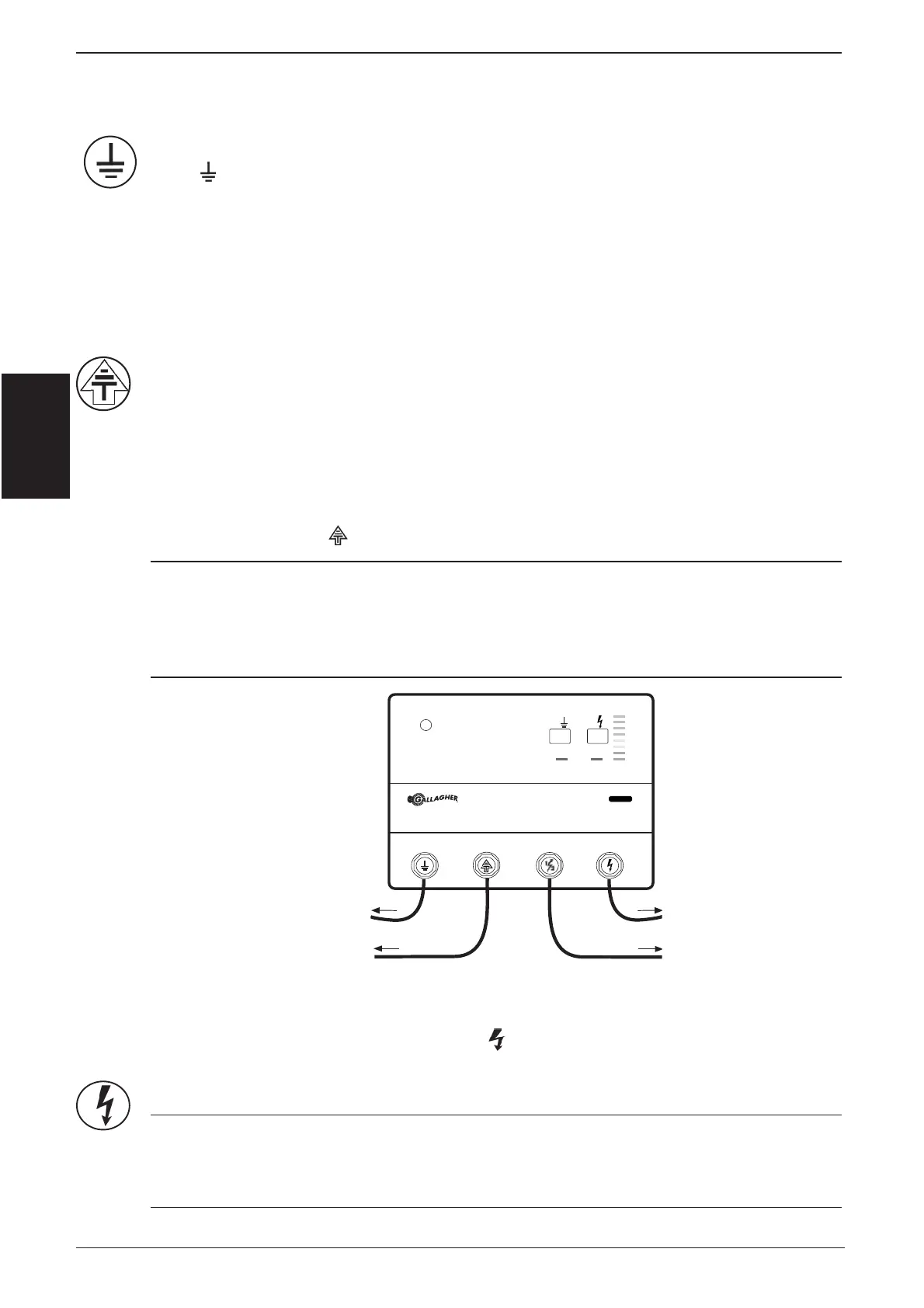

Étape 2. Raccordement au système de mise à la terre
a) Sur une extrémité du câble doublement isolé,(096278/1610), enlevez 5cm de la
gaine plas que et reliez-la à la borne de raccordement verte
(
) de l’électrifi cateur.
b) Installez le câble sur le système de mise à la terre en dénudant 10 cm de câble
et en fi xant le fi l dénudé à chaque prise de terre (4400) à l’aide de colliers de
serrage (4403).
c) Serrez bien les colliers.
Prise de terre de référence
Une prise de terre supplémentaire est requise pour mesurer la performance du
système de mise à la terre.
a) Installez une seule prise de terre galvanisée (G878 / G879) d’une longueur
minimale de 60 cm, à au moins 10 m de distance du système de mise à la terre
principal de l’électrifi cateur et à au moins 10 m de distance de tout câble de
secteur, câble téléphonique, conduite d’eau ou de mise à la terre de bâ ment.
b) Raccordez la prise de terre de référence à la borne noire située sur de
l’électrifi cateur (
) à l’aide d’un câble doublement isolé (G627).
Important! Si la terre référence n’est pas raccordée, l’écran tension à la terre
indiquera un “0.0” clignotant. Notez que le message sera iden que lorsque la mise
à la terre est parfaite. Pour confi rmer que votre système de terre est bon, il est
conseillé de vérifi er que la tension à la terre est de 0,0.
Étape 3. Raccordement de la clôture - Pleine puissance
a) Raccordez la borne de sor e rouge ( ) de l’électrifi cateur à la clôture à l’aide
d’un câble doublement isolé (G627).
b) Connectez la clôture au câble à l’aide d’un boulon d’assemblage.
Important! Si vous voulez exploiter de manière op male les informa ons diff usées
sur l’écran, lisez le texte “Comprendre votre électrifi cateur: Alarme tension de
sor e“ (p.38).
9
kV kV
M1200
ROUGE
VERT
NOIR
vers la clôture
vers le système de mise à la terre
vers la terre de référence
JAUNE
vers la clôture
