GUÍA DE INSTALACIÓN
Operación a corriente de red

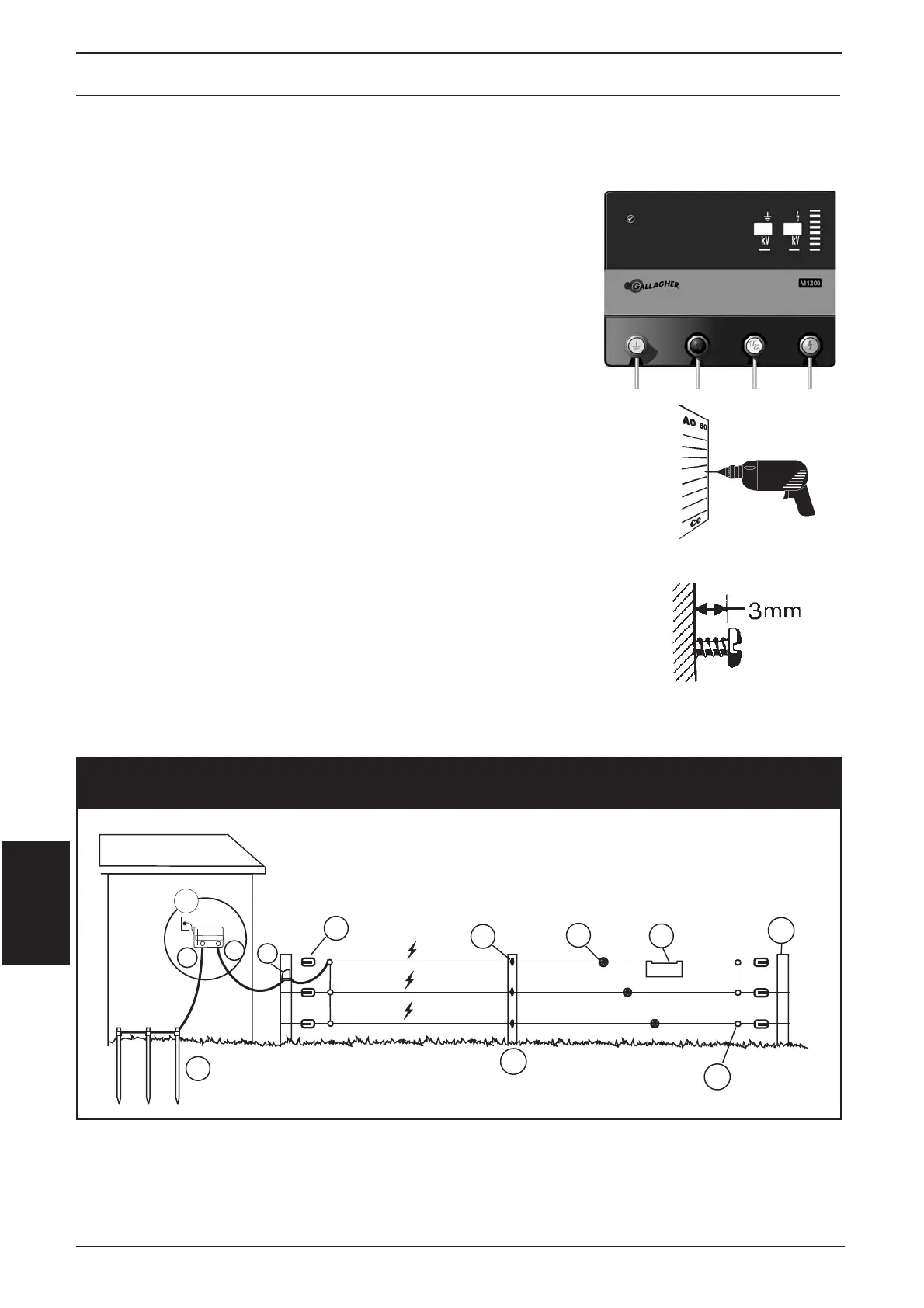

Paso 1. Instale del Energizador
Montar el Energizador en una pared, bajo techo, fuera
del alcance de los niños. Instalar donde no haya riesgo
que sufra daño mecánico o de fuego al Energizador.
Si es posible, instalar lejos de otro equipo eléctrico
pesado, ej. bombas de agua o otras cosas que puede
causar interferencia eléctrica.
Nota: Instalar el Energizador en un lugar u lizado
frecuentemente. Las pantallas y alarmas dan información
valuable que pueden ahorrar  empo y ayudan a prevenir
problemas caros.
a) U lizando la plan lla de la úl ma página, taladre
agujeros de 2 x 4mm (5/32”) (A & B).
b) Fije los tornillos suministrados en la pared dejando la
cabeza de los mismos fuera de la pared unos 3mm.
c) Coloque el Energizador y deslicelo sobre los tornillos.
b
a
1 Energizador
2 Pica de  erra
3 Aislador de esquina
4 Aislador de poste
9 Interruptor corriente
10 Abrazaderas de unión
11 Poste de esquina
12 Poste de línea
5 Tensor de alambre
6 Letrero de advertencia
7 Cable de  erra (verde)
8 Cable de corriente (rojo)
1
2
8
7
9
10
12
11
3
4
5
6
Cerca permanente
