INSTALLATIONS GUIDE
Endast vid nätanslutning

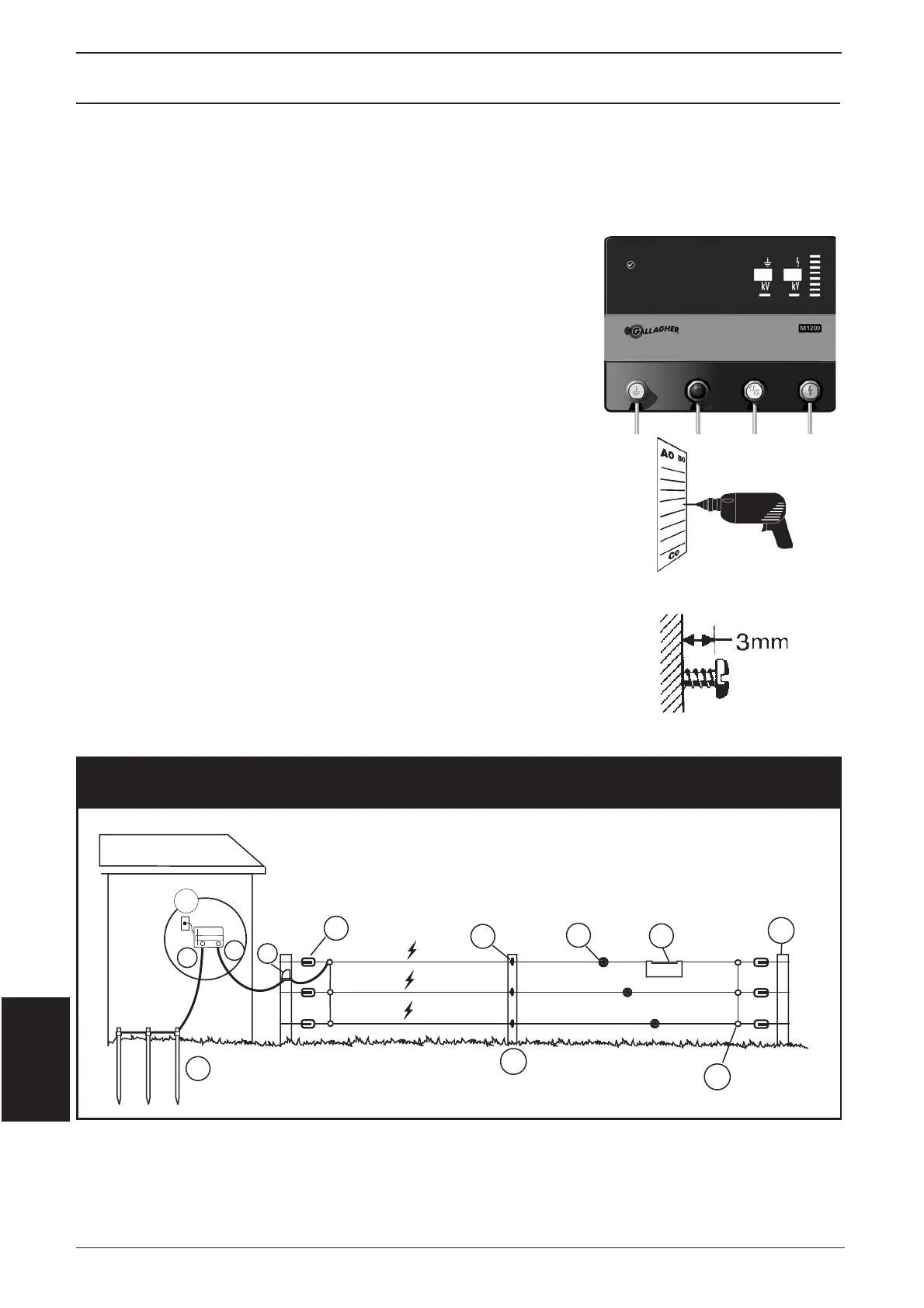

Steg 1. Installera aggregatet
a) Montera aggregatet på en vägg, skyddat från regn
samt utom räckhåll för barn. Installera aggregatet
där det inte fi nns någon risk a det kan orsaka
brand eller mekanisk skada - och om möjligt ej
i närheten av annan elektrisk utrustning såsom
pumpar och dylikt.
OBS! Installera aggregatet på en plats som du passerar
o a. Displayerna och alarmen lämnar värdefull
informa on som kan bespara dig både  d och hjälpa  ll a
förhindra kostsamma problem som kan uppstå..
a) Använd mallen på baksidan av denna manual, borra 2
x 4mm hål (A &B).
b) Fäst de bifogade skruvarna i väggen, lämna ca 3mm
avstånd av skruvhuvudet  ll väggen.
c) Placera aggregatet över skruvarna och låt det
försik gt glida ner i rä läge.
b
a
1 Aggregat
2 Jordspjut
3 Hörnisolator
4 Isolator
9 Strömbrytare
10 Kontaktklämmor
11 Hörnstolpe
12 Stängselstolpe
5 Trådspännare
6 Varningsskylt
7 Jordning (Grön)
8 Stängsel (Röd)
1
2
8
7
9
10
12
11
3
4
5
6
Permanenta stängsel
