17

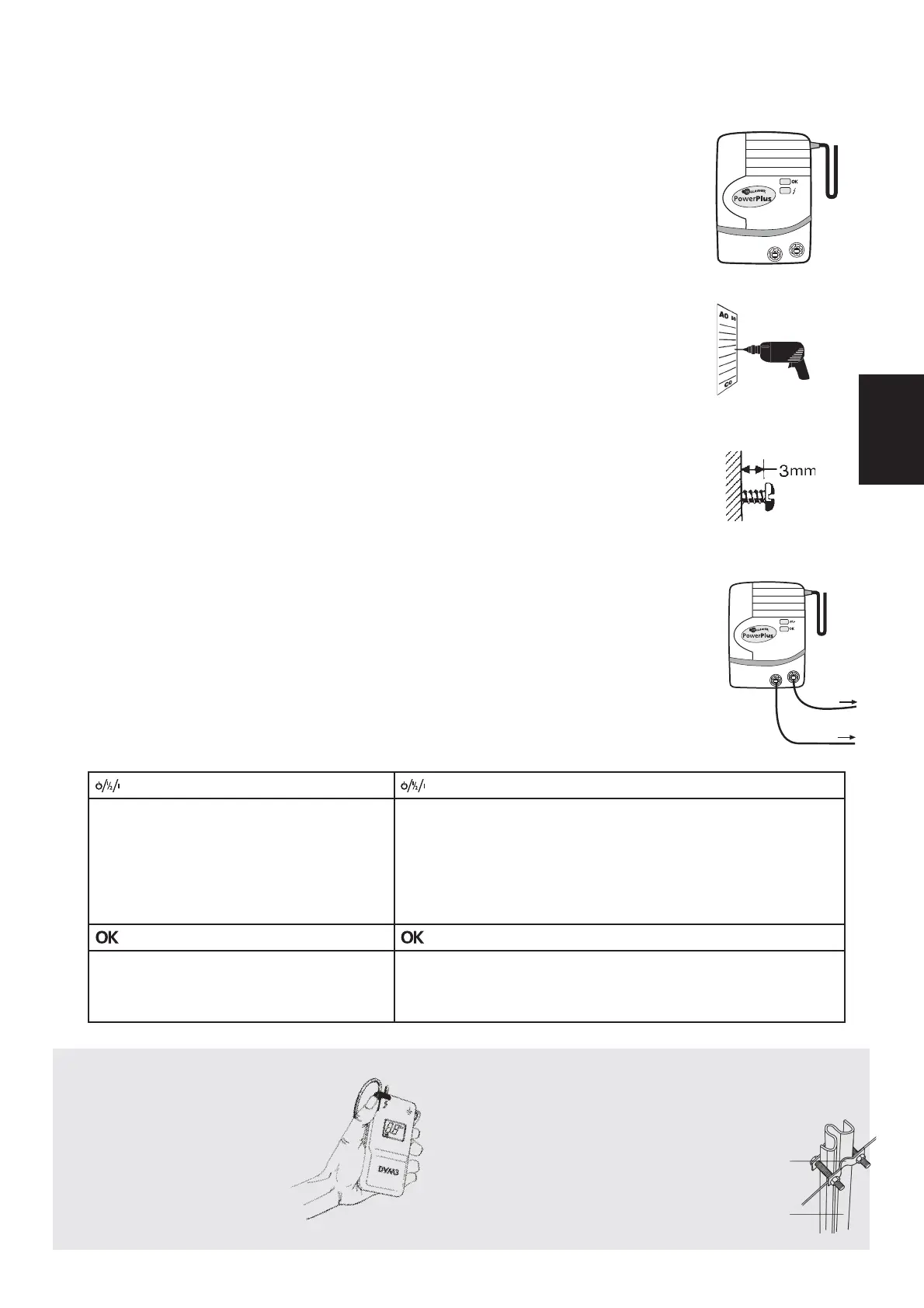

Etape 1
Monter l’électrifi cateur
a) Fixez l’électrifi cateur à un mur, hors de portée des enfants, à proximité d’une prise de
secteur et protégé contre les risques d’incendie ou de dégâts mécaniques.
b) Percez des trous de 3 x 4mm (A, B et C) à l’aide du gabarit repris dans les pages
centrales.
Utilisez une mèche de 4 mm pour les murs en bois ou une cheville appropriée pour les
murs en brique ou en béton.
c) Vissez les boulons (livrés) dans le mur et faites en sorte que leur tête dépasse de 3 mm
du mur. Faites correspondre les trous de l’appareil et suspendez le.
Etape 2
Effectuez la connexion avec le système de mise à la terre
Veillez à utiliser le câble doublement isolé (G6270) 2,5 mm, dont vous enlèverez la gaine
isolante synthétique sur 5 cm. Raccordez le câble à la borne verte de l’électrifi cateur.
Amenez le câble vers le système de mise à la terre. Montez le câble sur les tiges de terre
en enlevant 10 cm d’isolant à chaque tige de terre. Utilisez le collier de serrage pour fi xer
solidement le câble aux tiges de terre.
Pour tout complément d’information sur l’installation d’un système de mise à la terre,
veuillez consulter le chapitre “Comment installer un bon système de mise à la terre”.
Etape 3
Connectez-vous à la clôture
Connectez la borne rouge de l’électrifi cateur à la clôture électrique au moyen d’un câble
doublement isolé (G6270). Enlevez 5 cm d’isolant synthétique et connectez le câble à la
borne rouge de l’appareil. Connectez l’autre extrémité du câble à la clôture électrique au
moyen d’un boulon d’assemblage (G6030).
Pour plus d’infos sur le placement de la clôture, reportez-vous au chapitre “Comment
placer une clôture électrique”
Etape 4
Enfoncez la fi che de l’électrifi cateur dans la prise de courant
Le témoin lumineux vert clignote - Electrifi cateur OK, pleine puissance.
VERT
ROUGE
Vers la clôture
Vers la terre
a
b
c
Guide d’installation en 4 étapes
Marche/Veil MR2500 Marche/Veil MR5000
Lumière verte
continue
Lumière jaune
continue
Clignotement
rouge
Lumière continue
rouge
- électrifi cateur OK, puissance
maximale (énergie élevée)
- électrifi cateur OK, puissance
minimale (faible énergie)
- Interférences sur la
commande à distance
- veil
Le témoin lumineux
vert clignote
Lumière verte continue
Lumière jaune
continue
Clignotement rouge
Lumière continue
rouge
- Electrifi cateur OK, puissance maximale Turbo
- électrifi cateur OK, pleine puissance (énergie
élevée)
- électrifi cateur OK, puissance minimale (faible
énergie)
- Interférences sur la commande à distance
- veil
Contrôle de la clôture : Contrôle de la clôture :
Clignote vert à chaque impulsion de courant de 3,4
kV ou plus
Clignote rouge à chaque impulsion de courant
inférieure à 3,4 kV
Clignote vert à chaque impulsion de courant de 1,0kV ou plus
Clignote rouge à chaque impulsion de courant inférieure à 1,0 kV
Mise à la terre
Une mauvaise mise à la terre est la cause
la plus fréquente de dysfonctionnements
de la clôture électrique. Contrôlez la
tension de votre système de mise à la
terre au moyen d’un voltmètre digital.
Pour ce faire, la clôture doit être
mise en court-circuit avec la terre
par plusieurs barres métalliques.
Ajoutez des tiges de terre
jusqu’à ce que la tension sur
celles-ci soit de 200 volts ou moins.
Pour votre système de
mise à la terre, recherchez
un emplacement
constamment humide,
très fertile, présentant une
importante salinité et situé
de préférence à une certaine
distance des étables.
Le meilleur dispositif pour la
mise à la terre se compose de
tiges de terre galvanisées de
3 m de longueur ou du kit de mise à
la terre Betoniet avec un seul câble
doublement isolé
(G6270) de 3 mètres,
bon conducteur, relié
à l’électrificateur.
Utilisez le G6272 ou
2 câbles parallèles
G6270 pour des
distances supérieures
à 100 mètres.
G8760
G8790
Conseilpratique
Français
