Gallagher MR2500 - Installazione in 4 Mosse

47

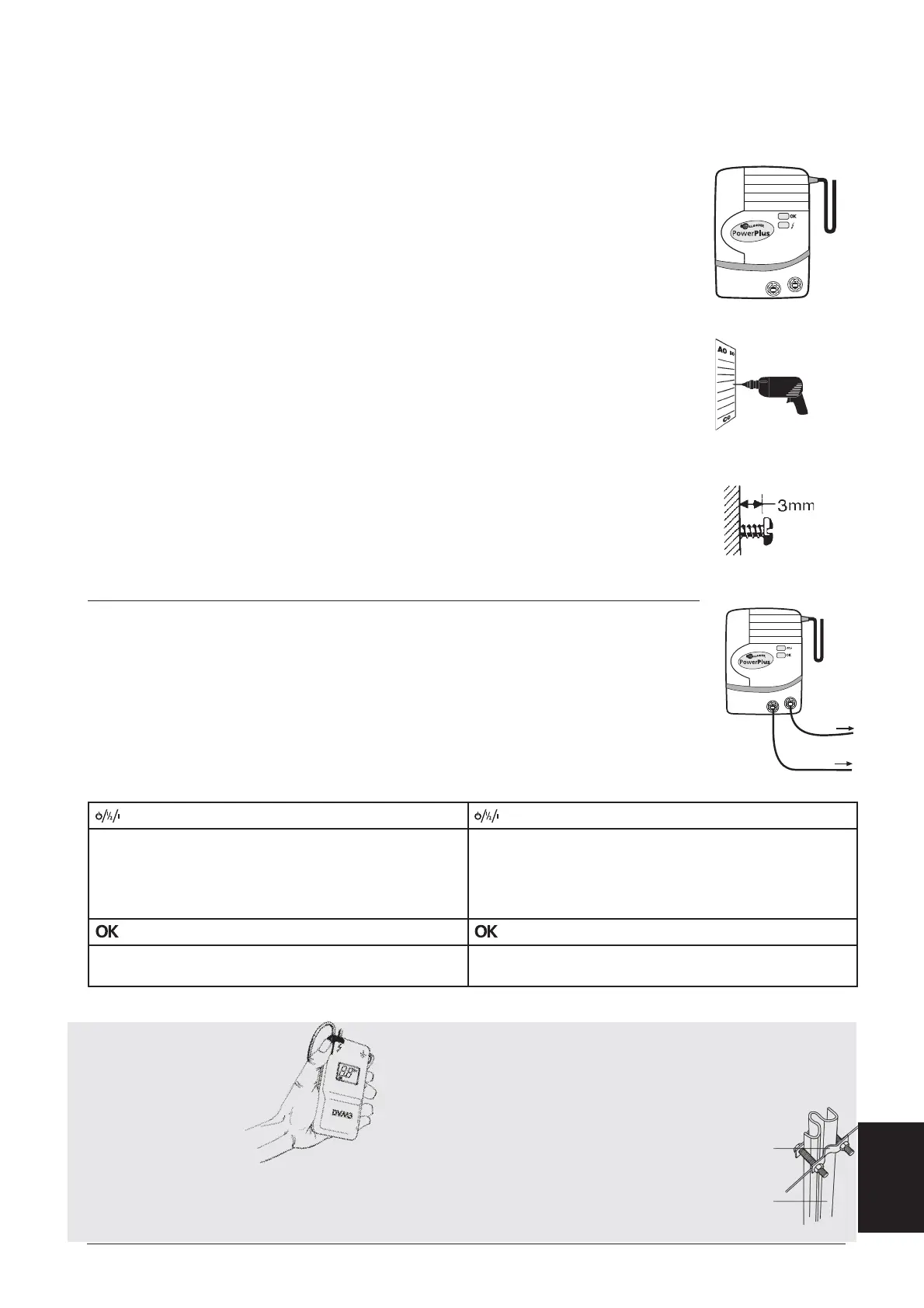

Punto 1
Installare l’elettrifi catore
a) Installare l’elettrifi catore sul muro, al coperto o all’interno, fuori dalla portata dei
bambini. Installarlo dove non c’è il rischio che l’apparecchio subisca danni meccanici o
possa causare incendi e lontano da grandi apparecchiature elettriche che possano causare
interferenze.
b) Usando come modello la pagina centrale, fare tre fori (A, B e C) da 3cm x 4 mm, su
pannelli in legno, o adatti all’applicazione di un tassello, su muri di mattoni o di cemento
(fi gura b).
c) Fissare sul pannello o nel muro le viti in dotazione, lasciando sporgere la testa della vite 3
mm.
d) Collocare l’elettrifi catore sopra le viti appena montate e farlo scorrere verso il basso per
bloccarlo.
Punto 2
Connessione al sistema di messa a terra
Usare sempre il cavo a doppio isolamento (021611 o 162713). Rimuovere 5 cm di rivestimento
plastico da un capo del cavo e connetterlo al terminale verde dell’elettrifi catore. Collegare il
cavo al sistema di messa a terra rimuovendo 10 cm di rivestimento vicino ad ogni picchetto di
messa a terra e fi ssandolo ai picchetti con gli appositi morsetti (044030).
Punto 3
Collegare la recinzione
Collegare il terminale d’uscita rosso alla recinzione usando il cavo a doppio isolamento
(021611 o 162713). Usare un morsetto (010851 o 010868) per connettere saldamente il cavo a
doppio isolamento alla recinzione.
Punto 4
Accendere l’elettrifi catore inserendo la spina dell’apparecchio in una
presa di corrente
Gli indicatori luminosi forniscono importanti informazioni sul funzionamento
dell’elettrifi catore e della recinzione.
Installazione in 4 mosse
a
b
c
di ferro fino a che il voltaggio della
recinzione sia sceso sotto i 200V.
Per l’installazione del sistema di
messa a terra, cercare un posto sempre
umido, come un terreno molto fertile
o molto salino, e che sia distante da
abitazioni o stalle. Installare il sistema di
messa a terra ad almeno 10 mt di distanza
da qualsiasi altro sistema di messa a terra
o da cavi elettrici o telefonici interrati. Il
miglior sistema è costituito da picchetti
galvanizzati lunghi 2 mt o da Super Kit
di Messa a Terra (008773), piantati nel
terreno a 3 mt di distanza uno
dall’altro e collegati con un buon
cavo a doppio isolamento (021611).
Se l’apparecchio è a più di 100 m
dal sistema
di messa a
terra usare 2
cavi a doppio
isolamento
paralleli. Non
utilizzate
materiale che
arrugginisce
Sistema di Messa a Terra
Un buon sistema di messa a
terra è la chiave del buon
funzionamento della
recinzione elettrificata. La
messa a terra insufficiente
è una delle cause più
frequenti di recinzioni
poco efficaci. Verificare
periodicamente, con un
voltmetro digitale, il voltaggio
della messa a terra dopo aver messo in
corto la recinzione appoggiandovi picchetti
G8760
G8790
Consiglio Pratico
VERDE
ROSSO
Recinzione
Sistema di Messa
a Terra
Indicatore Acceso/Standby: MR2500 Indicatore Acceso/Standby: MR5000
Verde fi sso
Giallo fi sso
Rosso intermittente
Rosso fi sso
- Elettrifi catore OK, piena potenza
- Elettrifi catore OK, mezza
potenza
- Interferenze sul telecomando
- Standby
Verde intermittente
Verde fi sso
Giallo fi sso
Rosso intermittente
Rosso fi sso
- Elettrifi catore OK, potenza Turbo
- Elettrifi catore OK, piena potenza
- Elettrifi catore OK, mezza potenza
- Interferenze sul telecomando
- Standby
Indicatore recinzione: Indicatore recinzione:
Verde intermittente ad ogni impulso superiore a 3,4kV
Rosso intermittente ad ogni impulso inferiore a 3,4kV
Verde intermittente ad ogni impulso superiore a 1,0kV
Rosso intermittente ad ogni impulso inferiore a 1,0kV
Italiano
