Galmet Prima - Page 188

5
4
4.2
4.1
10
FHL1 FHL2 FHLn
19
1
RT2 RT3
21
RT4
RT5
RT7
RT6
RT8
RT1
Modbus
15
16
14
12
14
2
16

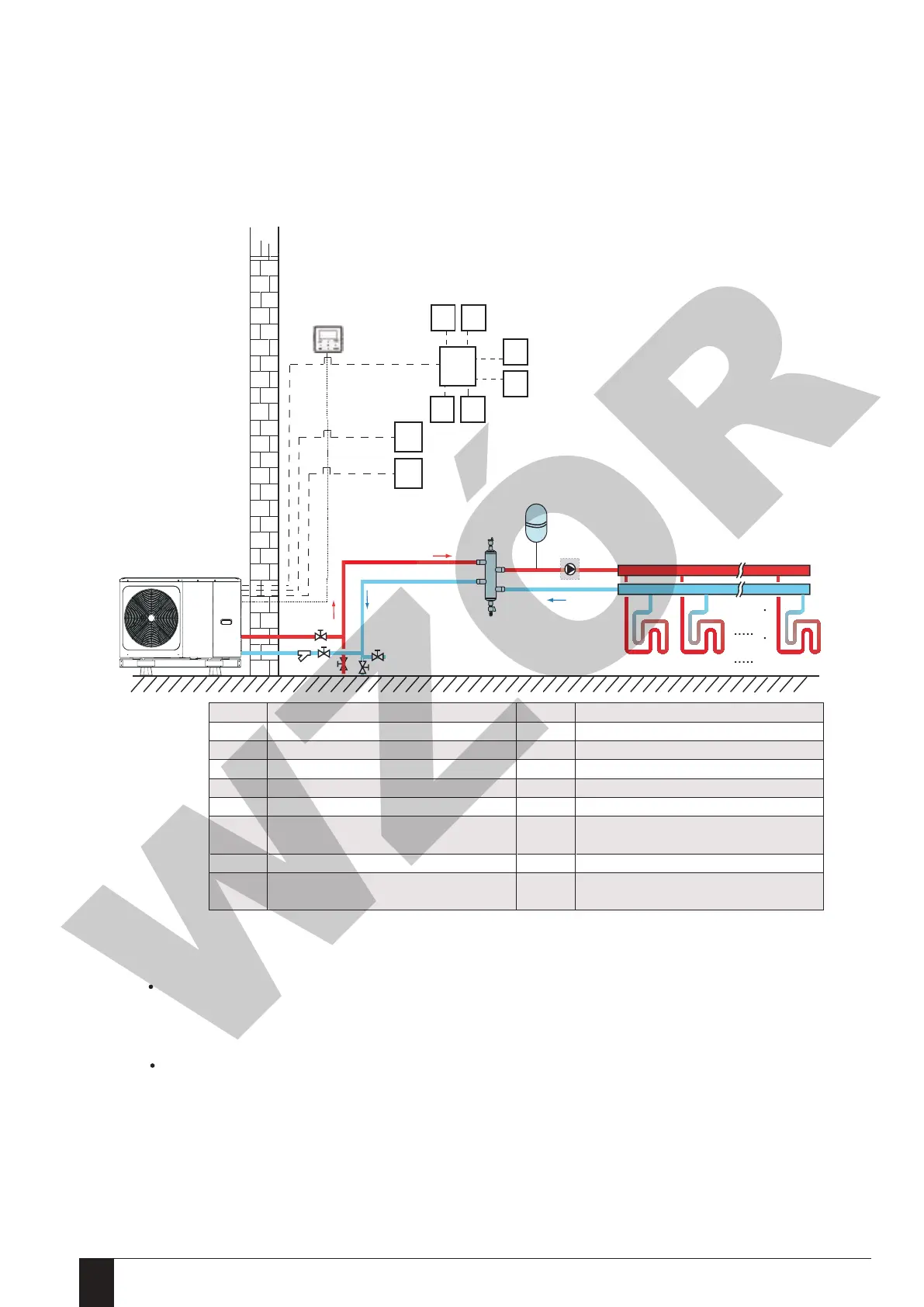

Код Сборочный узел Код Сборочный узел
1 Главный блок 14 Запорный клапан (полев. водосн.)
15 Наполнительный клапан (полев. водосн.) 2 Пользовательский интерфейс
16 Спускной клапан (полев. водосн.)
4 Уравнительная емкость (полев. водосн.)
19 Коллектор /распределитель (полев. водосн.)
4.1
Автоматический продувочный клапан
21 Передаточная плата термостата (по выбору)
4.2 Спускной клапан
RT 1…7 Комнатный термостат низкого давления
(полев. водосн.)
5
P_o: Наружный циркуляционный насос
(полев. водосн.)
RT8
Комнатный термостат высокого давления (полев. водосн.) 10
Расширительная емкость (полев. водосн.)
FHL
1… n
Контур подогрева пола (полев. водосн.) 12 Фильтр (аксессуар)
Обогрев помещения
Управление одной зоной: включение/выключение блока управляется комнатным термостатом, хол./гор. режим и температура
воды на выходе задается в польз. интерфейсе. Система включена, когда замыкается любой «HL» всех термостатов. Когда все
«HL» разомкнуты, система выключается.
Работа циркуляционного насоса
Когда система включена и любой «HL» из всех термостатов замыкается, P_o начинает работать. Когда система выключена, это
означает, что все «HL» разомкнуты, P_o останавливается.
Наружный
Внутренний
8.2 Применение 2
КОМНАТНЫЙ ТЕРМОСТАТ Управление обогревом или охлаждением помещения должно быть установлено в пользовательском
интерфейсе. Его можно установить тремя способами: УСТ. РЕЖИМ/ ОДНА ЗОНА/ДВОЙНАЯ ЗОНА. Моноблок может быть подключен к
комнатным термостатам высокого и низкого напряжения. Также можно подключить передаточную плату термостата. К
передаточной плате термостата можно подключить еще шесть термостатов. Подключение см. в п. 9.7.6/6) «ДЛЯ КОМНАТНОГО
ТЕРМОСТАТА». (настройки см. в п. 10.5.6 «КОМНАТНЫЙ ТЕРМОСТАТ»)
8.2.1 Управление одной зоной
Руководство по установке и эксплуатации - Тепловой насос типа воздух-вода Prima © Все права защищены - Galmet Sp. z o.o. Sp. K.188
