4
4.2
4.1
10
1
FCU1 FCUnFCU2
FHL1 FHL2 FHLn
19
19
20
5
22
M
RT2 RT3
21
RT4
RT5
RT7
RT6
RT8
RT1
2
17
15
16
14
12
14
16

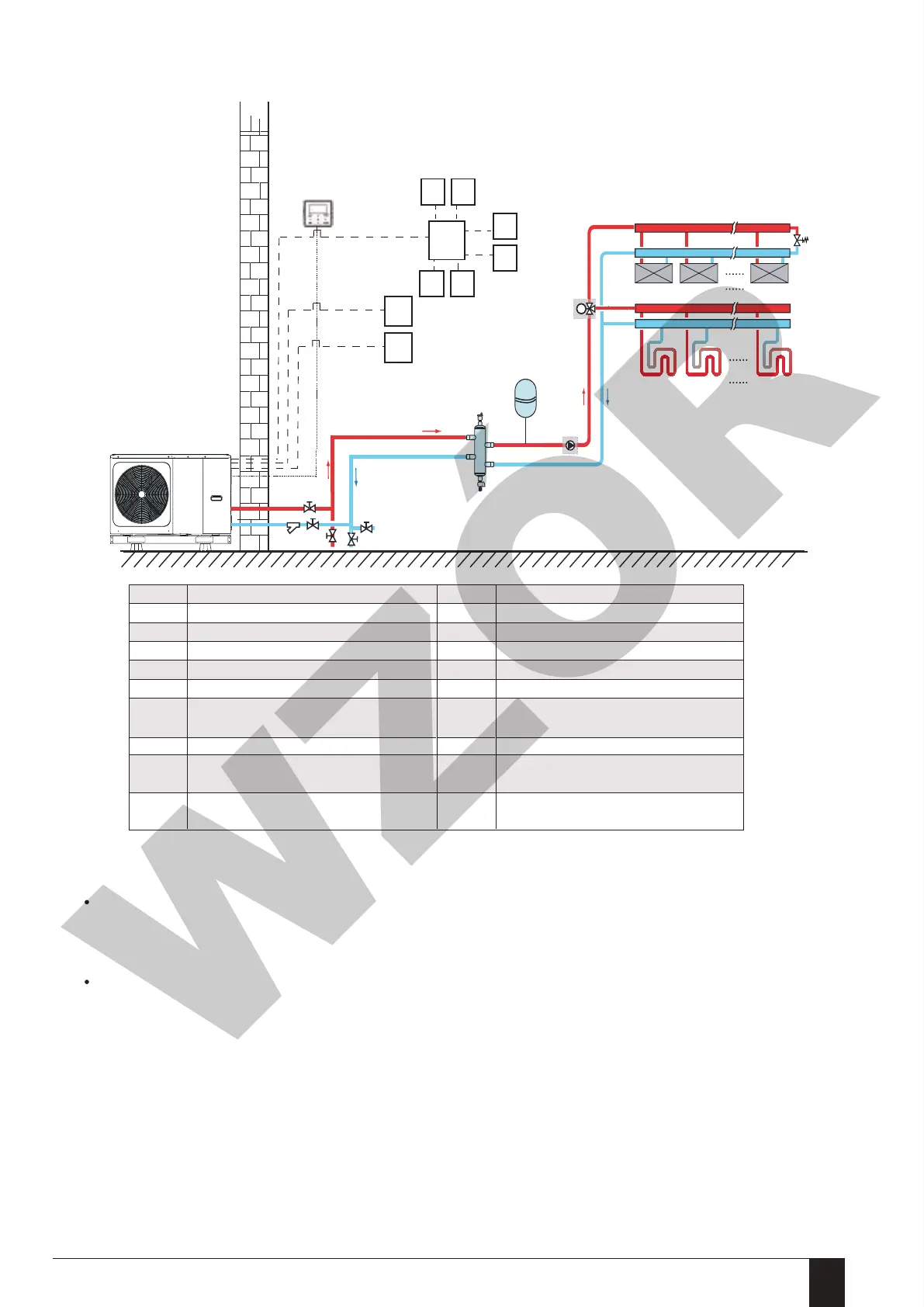

Код Сборочный узел Код Сборочный узел
1 Главный блок
2 Пользовательский интерфейс
16 Спускной клапан (полев. водосн.)
4 Уравнительная емкость (полев. водосн.)
19 Коллектор/распределитель
4.1 Автоматический продувочный клапан
20 Перепускной клапан (полев. водосн.)
4.2 Спускной клапан
21
Передаточная плата термостата (полев. водосн.)
SV2: 3-ходовой клапан (полев. водосн.)
5 P_o: Наружный циркуляционный насос
(полев. водосн.)
RT
1…7
Комнатный термостат низкого напряжения
22
RT8 Комнатный термостат высокого давления
10
Расширительная емкость (полев. водосн.)
FHL
1…
n
Контур подогрева пола (полев. водосн.)
12 Фильтр (аксессуар)
FCU
1...n
Блок фанкойла (полев. водосн.)
14
Запорный клапан (полев. водосн.)
Обогрев помещения
Хол./гор. режим устанавливается с помощью комнатного термостата, температура воды настраивается в интерфейсе пользователя.
1) Когда любой «CL» из всех термостатов замкнется, система перейдет в хол. режим.
2) Когда любой «HL» из всех термостатов замкнется и все «CL» разомкнутся, система перейдет в гор. режим.
Работа циркуляционного насоса
1) Когда система находится в хол. режиме и любой «CL» из всех термостатов замыкается, SV2 остается выключенным, P_o начинает
работать.
2) Когда система находится в гор. режиме и один или несколько «HL» замкнуты и все «CL» разомкнуты, SV2 остается включенным, P_o
начинает работать.
8.2.2 Управление установленным режимом
Наружный
Внутренний
© Все права защищены - Galmet Sp. z o.o. Sp. K. Руководство по установке и эксплуатации - Тепловой насос типа воздух-вода Prima 189
