1 12
ПРЕДУПРЕЖДЕНИЕ
Перед тем как снять двери 1 и 2, отключите все источники питания — т.е. питание устройства, резервного нагревателя и
бака ГВС (если применимо).
Части внутри устройства могут быть горячими.

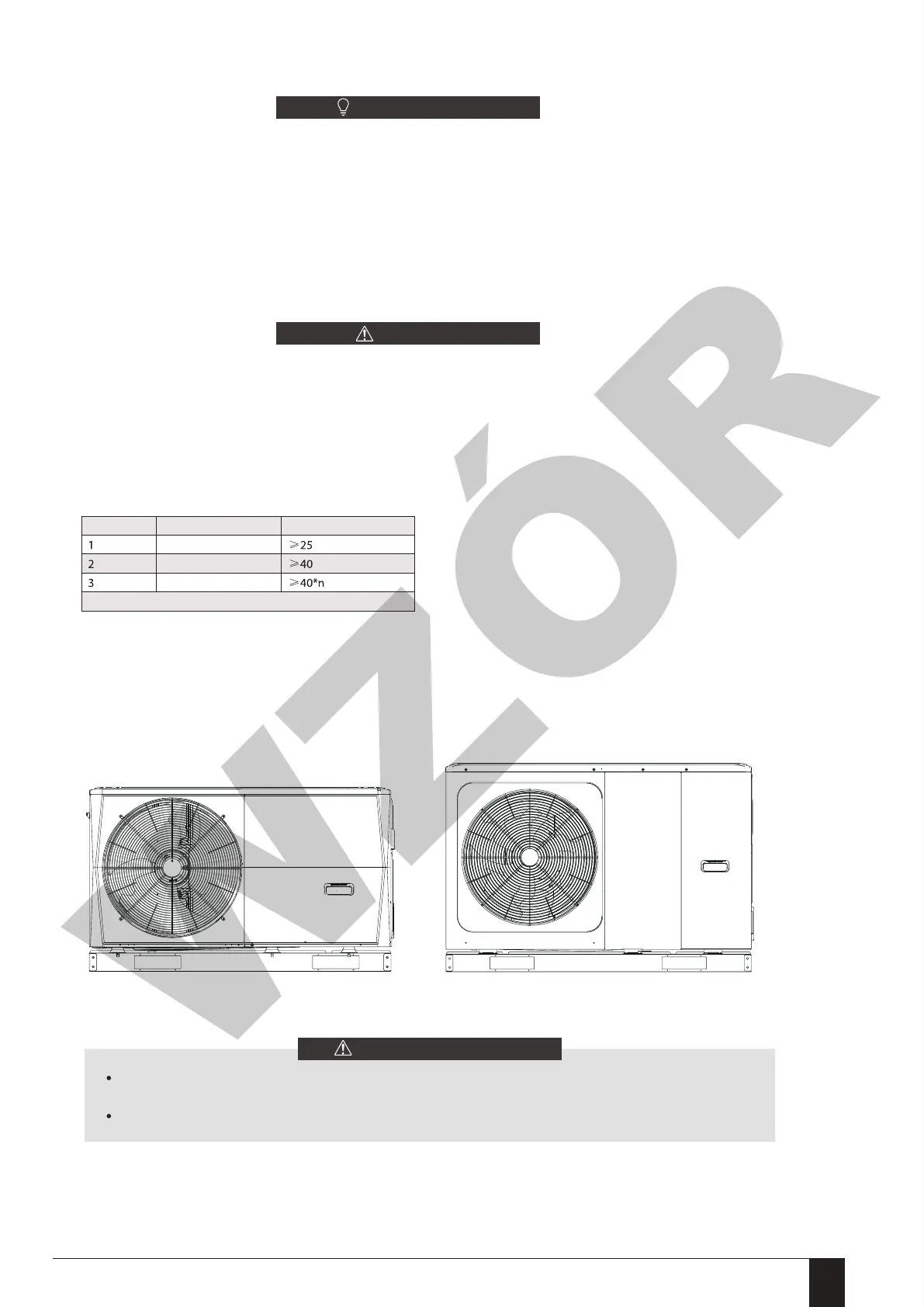

4/6 кВт
8/10/12/14/16 кВт
Для доступа к компрессору и электрическим
деталям
Дверь 1
Дверь 2
Для доступа к гидравлическому отсеку и
электрическим деталям.
9 ОБЗОР УСТРОЙСТВА
9.1 Разборка устройства
Дверь 1 Для доступа к компрессору, электрическим деталям и
гидравлическому отсеку
1. В систему можно включить максимум 6 блоков в каскадном режиме. Один из них является главным, остальные — подчиненными;
Главный блок и подчиненные блоки различаются по тому, подключены ли они к проводному пульту управления при включении
питания. Блок с проводным пультом управления является главным блоком, блоки без проводного пульта управления являются
подчиненными блоками; в режиме ГВС могут работать только главные блоки. При установке проверьте схему каскадной системы и
определите главный блок; Перед включением отключите все проводные пульты управления подчиненных блоков.
2. SV1, SV2, SV3, P_O, P_C, P_S, T1, T5, TW2, Tbt1, Tbt2, Tsolar, SL1SL2, AHS, TBH, интерфейс необходимо подключать только к
соответствующим клеммам на главной плате главного блока. См. 9.3.1 и 9.7.6.
3. Система с функцией автоадресации. После первоначального включения главный блок назначит адреса для подчиненных блоков.
Подчиненные блоки сохранят адреса. После повторного включения подчиненные блоки будут по-прежнему использовать предыдущие
адреса. Адреса подчиненных блоков не нужно устанавливать заново.
4. Если возникает ошибка Hd, см. п. 13.4.
5. Рекомендуется использовать двухтрубную систему с обратной подачей воды, чтобы избежать гидравлического дисбаланса между
каждым блоком в Каскадная система.
1. В каскадной системе датчик Tbt1 должен быть подключен к главному блоку и в интерфейсе пользователя должно быть установлено
действительное значение Tbt1 (см. 10.5.15). В противном случае все подчиненные блоки не будут работать;
2. Если необходимо последовательно подключить внешний циркуляционный насос в системе, но при этом напора внутреннего
водяного насоса недостаточно, рекомендуется устанавливать наружный циркуляционный насос после уравнительной емкости.
3. Убедитесь, что максимальный интервал времени включения всех блоков не превышает 2 минут, в противном случае время для
запроса и распределения адресов будет пропущено. Это может привести к тому, что подчиненные блоки не смогут нормально
взаимодействовать и будет выдан сигнал ошибки Hd.
4. В одной системе можно включить максимум 6 блоков в каскадном режиме.
5. В выходной трубе каждого блока должен быть установлен обратный клапан.
8.4 Требование к объему уравнительной емкости:
ПРИМЕЧАНИЕ
ВНИМАНИЕ!
НЕТ Модель
4-10 кВт
12-16 кВт
Каскадная система
n: Номера наружного блока
Расширительная емкость (л)
