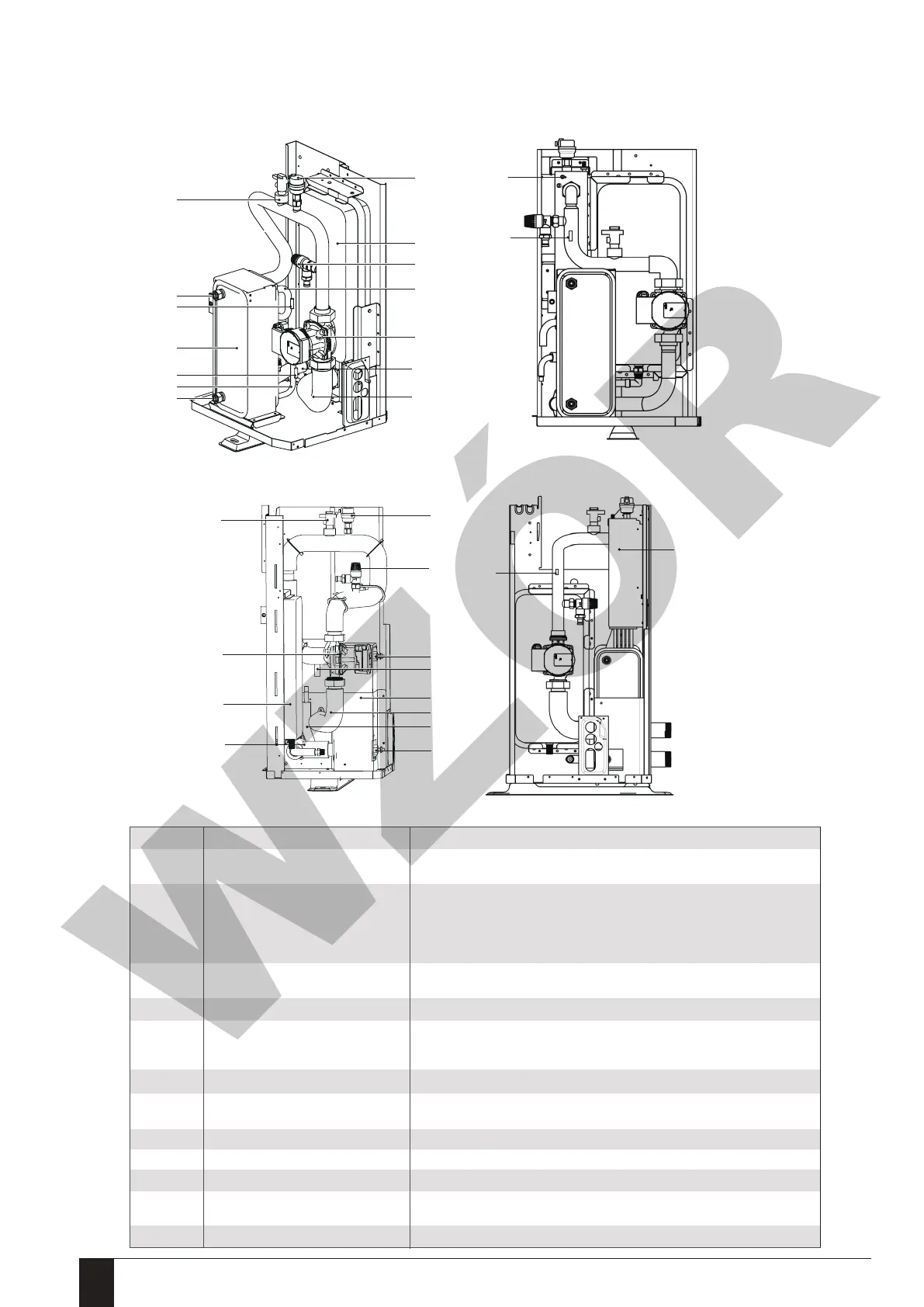

9.2 Основные компоненты
9.2.1 Гидравлический модуль
Код
Сборочный узел
Автоматический продувочный клапан
Резерв. нагреватель (по выбору)
Расширительная емкость
Трубка газообразного хладагента
Температурный датчик
Трубка жидкого хладагента
Переключатель расхода
Насос
Пластинчатый теплообменник
Выпускной водяной патрубок
Клапан сброса давления(по давлению)
Впускной водяной патрубок
Объяснение
Воздух, оставшийся в водяном контуре, будет автоматически из
него удален.
Обеспечивает доп. тепловую мощность, когда мощности
теплового насоса недостаточно из-за очень низкой температуры
воздуха снаружи. Также защищает внешний водопровод от
замерзания.
Регулирует давление в системе водоснабжения.
/
Четыре датчика температуры определяют температуру воды и
хладагента в разных точках водяного контура.
5.1-T2B; 5.2-T2; 5.3-T1 (по выбору); 5.4-TW_out; 5.5-TW_in
/
Определяет расход воды для защиты компрессора и водяного
насоса в случае недостаточного расхода воды.
Циркуляция воды в водяном контуре.
Передача тепла от хладагента к воде.
/
Предотвращает избыточное давление воды, открываясь при
давлении 3 бар и сливая воду из водяного контура.
1
2
3
4
5
6
7
8
9
10
11
12
/
