4
4.2
4.1
10
1
FCU1: FCUnFCU2:
FHL1: FHL2: FHLn
19
19
20
5
22
M
RT2 RT3
21
RT4
RT5
RT7
RT6
RT8
RT1
2
17
15
16
14
12
14
16
Kod
Jednostka montażowa
Kod
Jednostka montażowa
1 Jednostka główna
2 Interfejs użytkownika
16 Zawór spustowy (do nabycia oddzielnie)
4
Sprzęgło hydrauliczne (do nabycia oddzielnie)
19 Kolektor/rozdzielacz
4.1 Zawór automatycznego usuwania powietrza
20 Zawór przelewowy (do nabycia oddzielnie)
4.2 Zawór spustowy
21
Płyta przekaźnika termostatu (do nabycia oddzielnie)
SV2: zawór trójdrożny (do nabycia oddzielnie)
5 P_o: zewnętrzna pompa obiegu
(do nabycia oddzielnie)
RT
1…7
Termostat pokojowy, niskie napięcie
22
RT8 Termostat pokojowy, wysokie napięcie
10
Naczynie wzbiorcze (do nabycia oddzielnie)
FHL
1…
n
Pętla ogrzewania podłogowego
(do nabycia oddzielnie)
12 Filtr, filtr (akcesorium)
FCU
1...n
Klimakonwektor (do nabycia oddzielnie)
14
Zawór odcinający (do nabycia oddzielnie)
Ogrzewanie przestrzeni

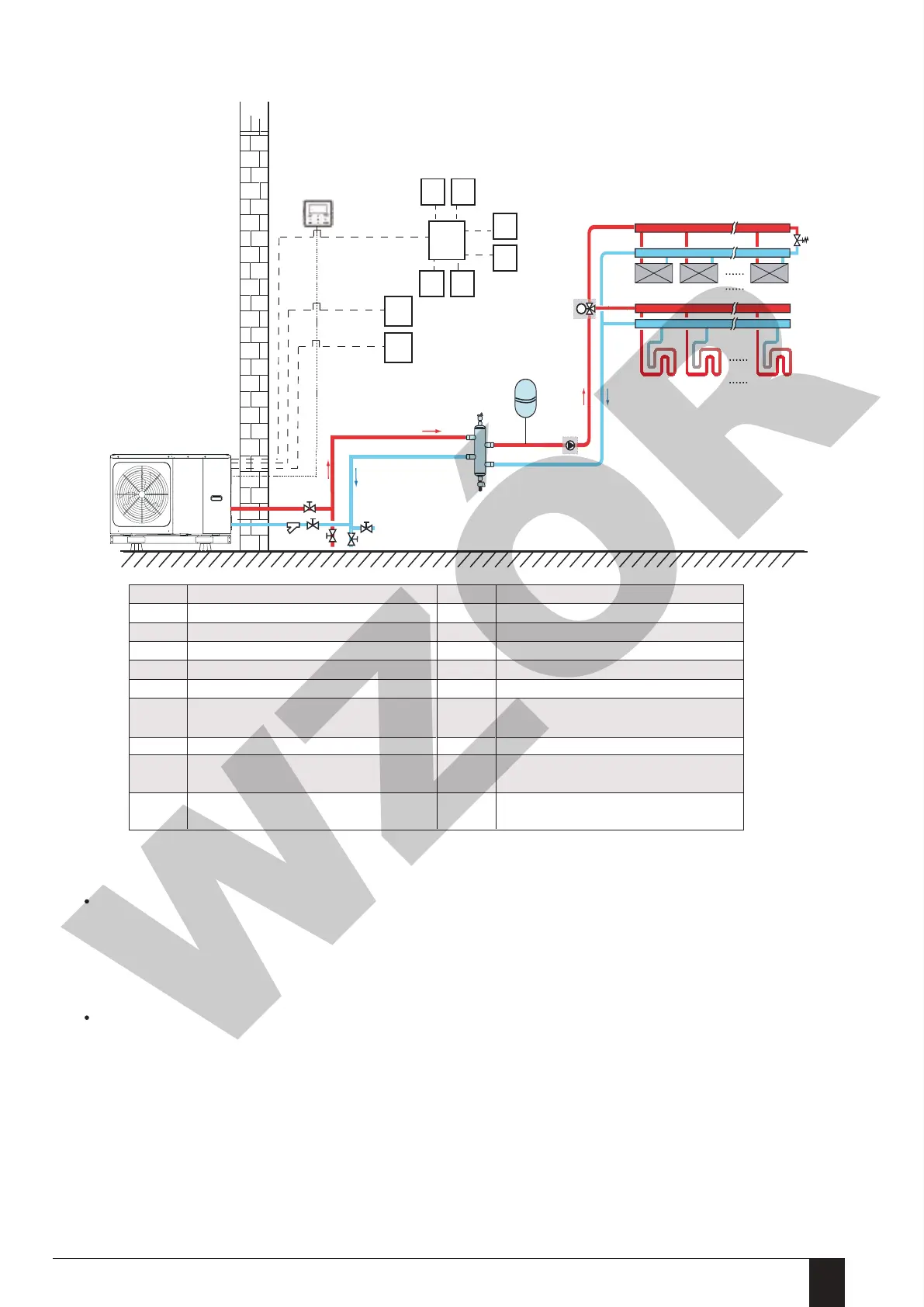

Trybem chłodzenia lub ogrzewania steruje się za pomocą termostatu pokojowego, temperaturę wody ustawia się w interfejsie
użytkownika.
1) Po zamknięciu dowolnego „CL” wszystkich termostatów, system zostanie ustawiony na tryb chłodzenia.
2) Po zamknięciu dowolnego „HL” wszystkich termostatów i otwarciu wszystkich „CL” układ zostanie ustawiony na tryb
ogrzewania.
Praca pomp obiegu
1) Gdy układ jest w trybie chłodzenia, każdy „CL” wszystkich termostatów zamyka się, SV2 utrzymuje WYŁ., P_o zaczyna
działać.
2) Gdy układ jest w trybie ogrzewania, co oznacza, że jeden lub więcej „HL” jest zamknięty, a wszystkie „CL” otwarte, SV2
pozostaje włączony, P_o zaczyna działać.
8.2.2 Kontrola zestawu trybów
Zewnętrzna
Wewnętrzna
