4
4.2
4.1
10
FHL1: FHL2: FHLn
19
Tw2
23
23.1
23.2
5
RAD.1
RAD.2
RAD.n
ZONE2
RT2 RT3
21
RT4
RT5
RT7
RT6
RT8
RT1
2
15
16
14
12
14
16
1
Ogrzewanie przestrzeni
Strefa 1 może działać w trybie chłodzenia lub ogrzewania, podczas gdy strefa 2 może działać tylko w trybie ogrzewania.
Podczas instalacji, dla wszystkich termostatów w strefie 1, należy podłączyć tylko zaciski „H, L”. Do wszystkich termo-
statów w strefie 2 należy podłączyć tylko zaciski „C, L”.
1) Włączanie / wyłączanie strefy 1 jest kontrolowane przez termostaty pokojowe w strefie 1. Po zamknięciu dowolnego
„HL” wszystkich termostatów w strefie 1 strefa 1 zostaje włączona. Gdy wszystkie „HL” wyłączą się, strefa 1 wyłączy się.
Temperatura docelowa i tryb pracy są ustawiane w interfejsie użytkownika.
2) W trybie ogrzewania WŁ./ WYŁ. strefy 2 jest kontrolowany przez termostaty pokojowe w strefie 2. Po zamknięciu
dowolnego „CL” wszystkich termostatów w strefie 2 strefa 2 zostaje włączona. Gdy wszystkie „CL” są otwarte, strefa 2
wyłącza się. Temperatura docelowa jest ustawiana w interfejsie użytkownika; Strefa 2 może działać tylko w trybie
ogrzewania. Gdy tryb chłodzenia ustawiony jest w interfejsie użytkownika, Strefa 2 utrzymuje status WYŁ.
Praca pomp obiegu
Gdy strefa 1 jest włączona, P_o zaczyna działać. Gdy strefa 1 jest wyłączona, P_o przestaje działać,
Gdy strefa 2 jest WŁ., SV3 przełącza pomiędzy ustawieniami WŁ. i WYŁ. w oparciu o konfigurację TW2. P_C pozostaje
WŁ. Gdy strefa 2 jest WYŁ., SV3 pozostaje wył. P_c zatrzymuje pracę.
Pętle ogrzewania podłogowego wymagają niższej temperatury wody w trybie grzania w porównaniu do grzejnika lub
klimakonwektora. Aby osiągnąć dwie osobno konfigurowane temperatury, używa się stacji mieszania w celu dostosowania
temperatury wody do wymogów pętli ogrzewania podłogowego. Grzejniki mają bezpośrednie połączenie z obiegiem wody,
a pętle ogrzewania podłogowego znajdują się za stacją mieszania. Stację mieszania kontroluje jednostka.
UWAGA
1) Upewnij się, że zaciski SV2 / SV3 są prawidłowo podłączone do sterownika przewodowego, (patrz 9.7.6/2) —
dotyczy zaworów trójdrożnych SV1, SV2, SV3.
2) Podłącz przewody termostatu do odpowiednich zacisków i poprawnie skonfiguruj TERMOSTAT POK. w
sterowniku przewodowym. Oprzewodowanie termostatu pokojowego metodą A/B/C (patrz sekcja 9.7.6 „Łączność
z innymi komponentami / 6) Informacje dotyczące termostatu pokojowego”.
Kod
Jednostka montażowa
Kod
Jednostka montażowa
1 Jednostka główna
2
4
Interfejs użytkownika
4.1
Sprzęgło hydrauliczne (do nabycia oddzielnie)
19
4.2
Zawór automatycznego usuwania powietrza
21
Kolektor/rozdzielacz (do nabycia oddzielnie)
5
Zawór spustowy
Płyta przekaźnika termostatu (opcjonalna)
23
P_o: pompa obiegu strefy 1 (do nabycia
oddzielnie)
RT 1…7
23.1
Stacja mieszająca (do nabycia oddzielnie)
RT8
Termostat pokojowy, wysokie napięcie (do nabycia oddzielnie)
23.2
SV3: zawór mieszający (do nabycia oddzielnie)
Tw2
12
P_c: pompa obiegu strefy 2 (do nabycia oddzielnie)
FHL
1…n
Pętla ogrzewania podłogowego
(do nabycia oddzielnie)
RAD.
1...n
Grzejnik (do nabycia oddzielnie)
Filtr (akcesorium)
10
Naczynie wzbiorcze (do nabycia oddzielnie)
14
Zawór odcinający (do nabycia oddzielnie)
16
Zawór spustowy (do nabycia oddzielnie)
15
Zawór napełniający (do nabycia oddzielnie)
Termostat pokojowy, niskie napięcie (do
nabycia oddzielnie)
Czujnik temperatury przepływu wody
strefy 2 (opcjonalny)

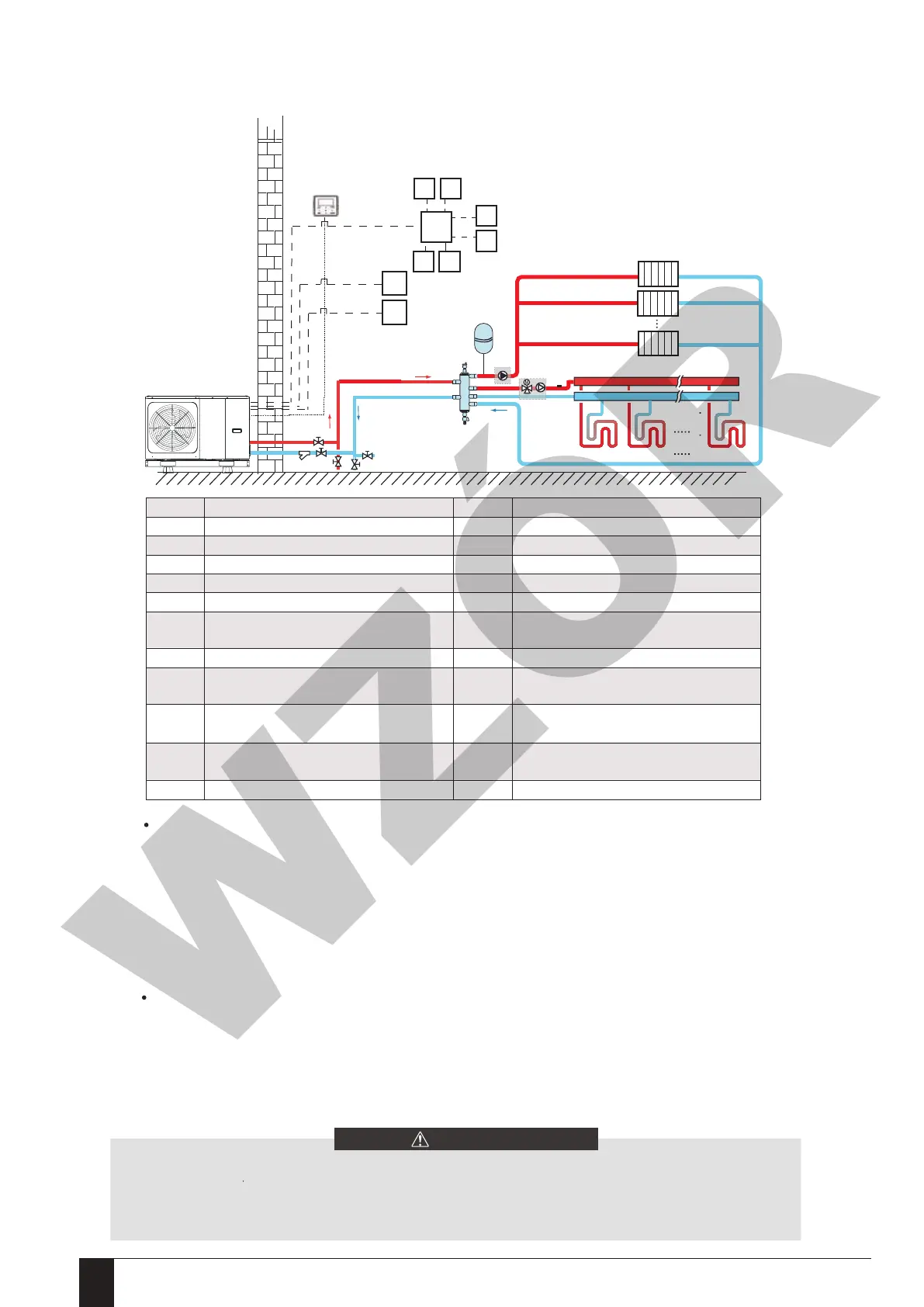

8.2.3 Sterowanie podwójną strefą
Zewnętrzna
Wewnętrzna
ZONE1
Modbus
Instrukcja obsługi i montażu - Pompa ciepła powietrze-woda Prima © Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K.24
