OSTRZEŻENIE
Odetnij wszelkie źródła zasilani, tj. zasilacz jednostki, grzałkę dodatkową oraz zasilacz zbiornika ciepłej wody
użytkowej (jeśli dotyczy), przed usunięciem drzwi 1 i 2.
Części wewnątrz jednostki mogą być gorące.
4/6 kW
8/10/12/14/16 kW
Aby uzyskać dostęp do sprężarki i
części elektrycznych:
Drzwi 1
Drzwi 2
Aby uzyskać dostęp do przegrody
hydraulicznej i części elektrycznych:

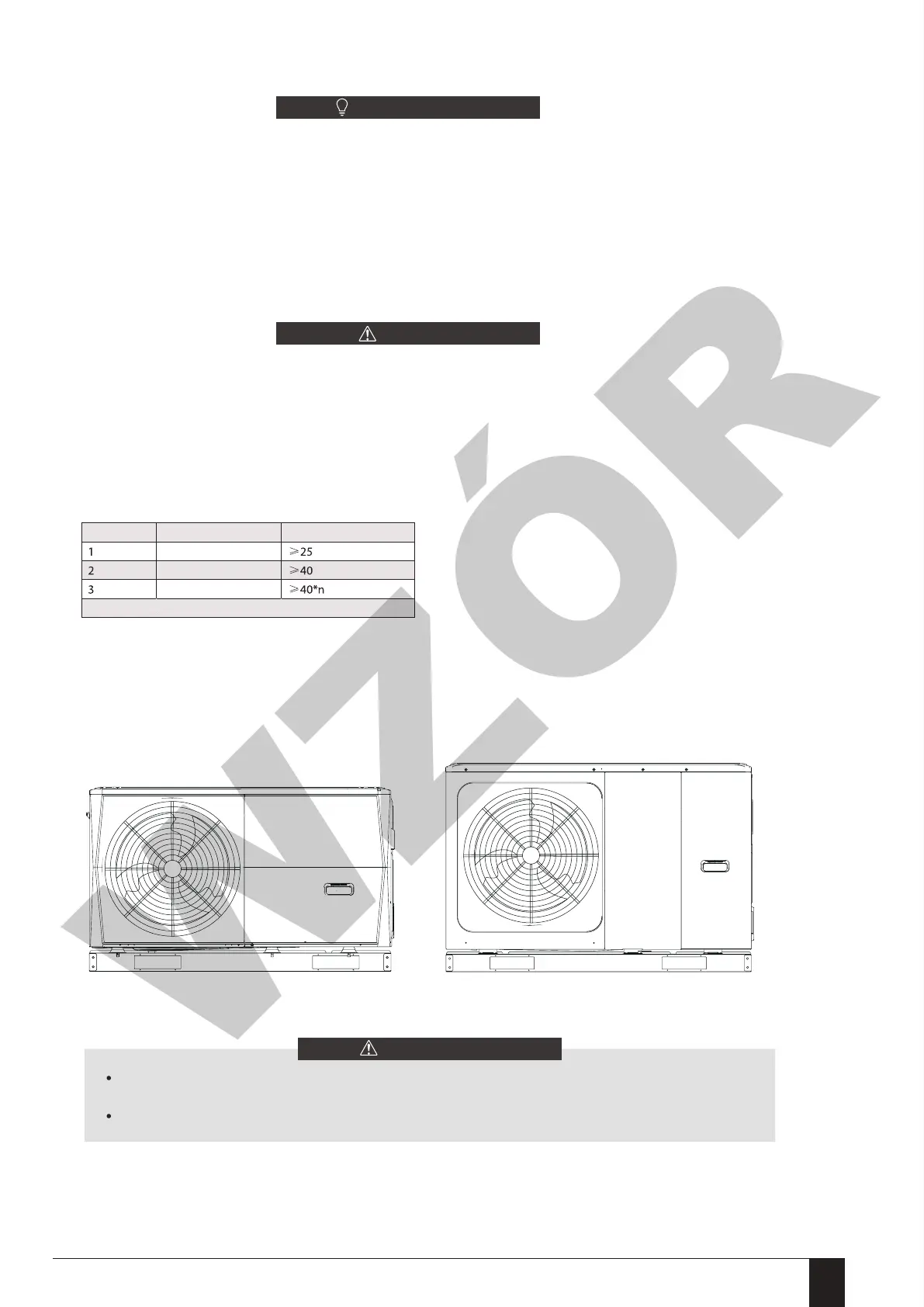

9 PRZEGLĄD JEDNOSTKI
9.1 Demontaż jednostki
Drzwi 1
Aby uzyskać dostęp do sprężarki i
części elektrycznych oraz przegrody
hydraulicznej:
1. Maksymalna liczba kaskadowych jednostek w jednym układzie: 6. Jedna z jednostek będzie jednostką główną, a pozostałe będą
jednostkami podrzędnymi. Jednostkę główną od podrzędnych odróżnia się po tym, czy ma połączenie z kontrolerem przewodowym
podczas rozruchu. Jednostka z kontrolerem przewodowym jest jednostką główna, a jednostki bez niego są jednostkami podrzędnymi.
Wyłącznie jednostki główne mogą działać w trybie CWU. Podczas instalacji zapoznaj się ze schematem układu kaskadowego i ustal,
która jednostka będzie jednostką główną. Zanim zasilisz układ, usuń wszelkie kontrolery przewodowe jednostek podrzędnych.
2. SV1, SV2, SV3, P_O, P_C, P_S, T1, T5, TW2, Tbt1, Tbt2, Tsolar, SL1SL2, AHS, TBH — interfejs musi być podłączony do
odpowiadających złącz płyty głównej jednostki głównej. Zapoznaj się z sekcjami 9.3.1 i 9.7.6.
3. Układ z funkcją adresowania automatycznego. Po wstępnym zasileniu jednostka główna przydzieli adresy jednostkom podrzęd-
nym. Jednostki podrzędne zachowają adresy. Po ponownym zasileniu jednostki podrzędne nadal będą korzystały z poprzednich
adresów. Nie ma potrzeby ponownego ustawiania adresów jednostek podrzędnych.
4. Jeśli wystąpi błąd Hd, zapoznaj się z sekcją 13.4.
5. Sugerujemy użycie odwróconego układu zwrotnego wody. Dzięki temu można uniknąć braku równowagi hydraulicznej pomiędzy
jednostkami w system kaskadowy.
1. W układzie kaskadowym czujnik Tbt1 musi mieć połączenie z jednostką główną. Czujnik Tbt1 musi również być aktywowany w
interfejsie użytkownika (patrz sekcja 10.5.16). W przeciwnym wypadku żadna jednostka podrzędna nie będzie działać.
2. Jeśli zewnętrzna pompa obiegu musi być połączona szeregowo z układem, gdy głowica wewnętrznej pompy wody nie wystarczy,
sugeruje się instalację zewnętrznej pompy po montażu zbiornika wyrównawczego.
3. Upewnij się, że maksymalny interwał czasu zasilenia wszystkich jednostek nie przekracza 2 minut. W przeciwnym wypadku czas
wyszukiwania i alokacji adresów upłynie, co może być przyczyną niezdolności jednostek podrzędnych do standardowej komunikacji
oraz wyświetlenia się błędu Hd dotyczącego raportowania.
4. Maksymalna liczba kaskadowych jednostek w jednym układzie: 6.
5. Rura wylotowa każdej jednostki musi być wyposażona w zawór zwrotny.
8.4 Wymagania dotyczące pojemności sprzęgła hydraulicznego
INFORMACJA
UWAGA
NR Model
4-10 kW
12-16 kW
system kaskadowy
n: numery jednostek zewnętrznych
Sprzęgło hydrauliczne (L)
