2
5.3
1
7
3
4
5.4
5.5
5.1
5.2
6
8
9
12
11
10
1
4
5.4
5.5
6
9
11
10
3
7
8
12
2
5.3
Kod
1
2
3
4
5
6
7
8
9
10
11
12
Jednostka montażowa
Zawór automatycznego
usuwania powietrza
Grzałka dodatkowa (opcjonalna)
Naczynie wzbiorcze
Rura gazowa czynnika chłodniczego
Czujniki temperatury
Rura ciekłego czynnika chłodniczego
Czujnik przepływu
Pompa
Płytowy wymiennik ciepła
Rura wylotu wody
Zawór nadciśnieniowy
Rura wlotu wody
Wyjaśnienie
Wyrównuje ciśnienie w układzie wody
Odpowiada za obieg w obiegu wody.
Oddaje ciepło czynnika chłodniczego do wody.
/
/
/
/
Powietrze pozostałe w obiegu wody będzie automatycznie
usuwane.
Zapewnia dodatkową wydajność grzewczą, gdy wydajność
grzewcza pompy ciepła jest niewystarczająca z uwagi na
bardzo niską temperaturę zewnętrzną. Dodatkowo chroni
orurowanie zewnętrzne obiegu wody przed zamarznięciem.
Cztery czujniki temperatury określają temperaturę wody i
czynnika chłodniczego w różnych punktach w obiegu wody.
5.1-T2B, 5.2-T2, 5.3-T1 (opcjonalne, 5.4-TW_out, 5.5-TW_in
Wykrywa poziom przepływu wody, aby chronić sprężarkę i
pompę wody w przypadku niewystarczającego przepływu wody.
Zapobiega powstawaniu nadmiarowego ciśnienia wody poprzez
otwarcie przy 3 barach i odprowadzenie wody z obiegu wody.
4/6 kW z grzałką dodatkową (opcjonalne)
4/6 kW bez grzałki dodatkowej
8~16 kW bez grzałki dodatkowej 8~16 kW z grzałką dodatkową (opcjonalne)

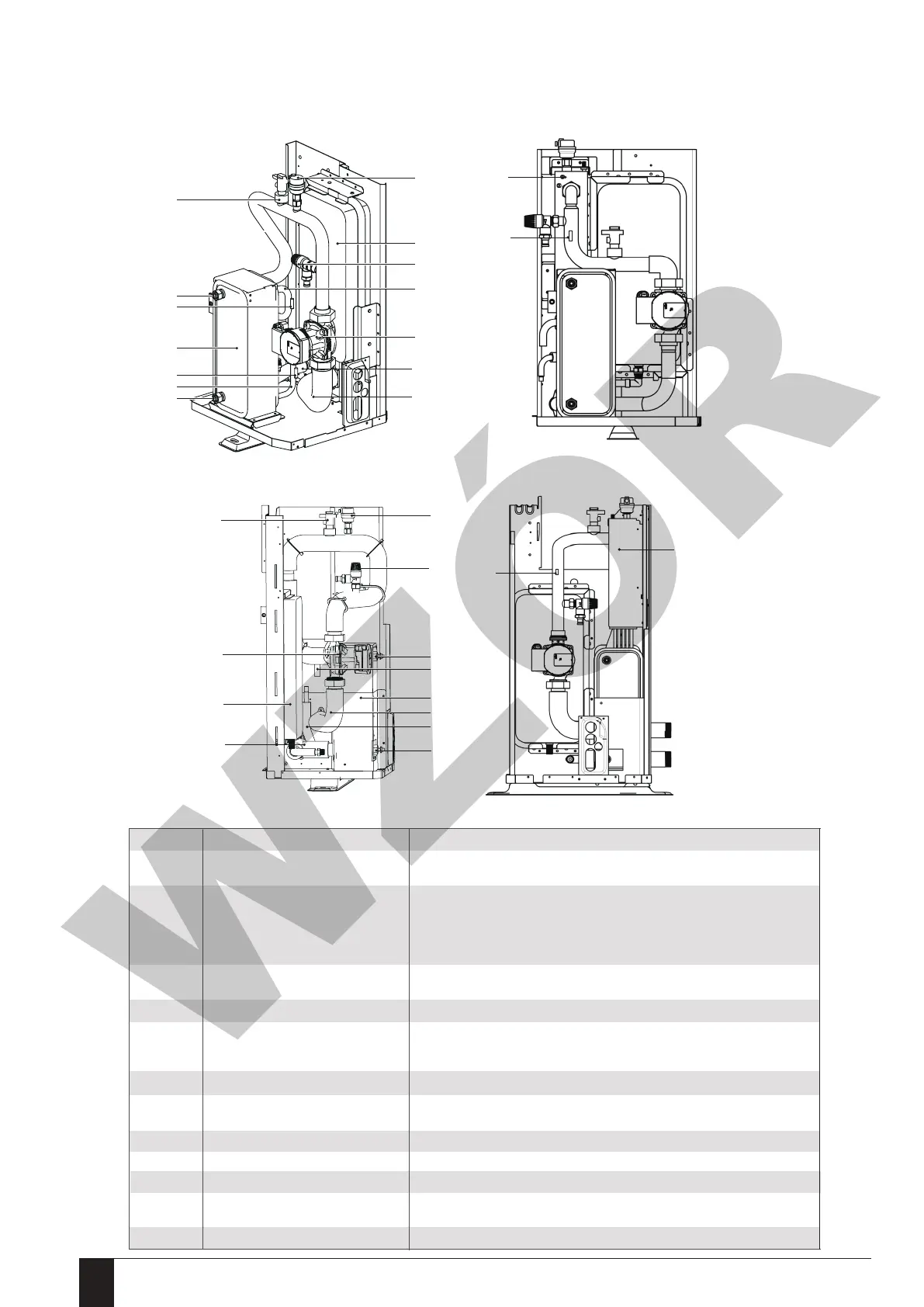

9.2 Główne komponenty
9.2.1 Moduł hydrauliczny
Instrukcja obsługi i montażu - Pompa ciepła powietrze-woda Prima © Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K.28
