Galmet Prima - Page 38

5
4
4.2
4.1
10
FHL1: FHL2: FHLn
19
20
1
15
16
14
12
14
16
2
Kod
Jednostka montażowa
Kod
Jednostka montażowa
1
Jednostka zewnętrzna
7
2
15
Zawór odcinający (do nabycia oddzielnie)
4
Interfejs użytkownika (akcesorium)
9
Zawór napełniający (do nabycia oddzielnie)
4.1
Zbiornik wyrównawczy (do nabycia oddzielnie)
19
Zawór spustowy (do nabycia oddzielnie)
4.2
Zawór automatycznego usuwania powietrza
11
Kolektor/rozdzielacz (do nabycia oddzielnie)
5
Zawór spustowy
10
P_o: zewnętrzna pompa obiegu (do nabycia oddzielnie)
Naczynie wzbiorcze (do nabycia oddzielnie)
12
FHL
1…n
Pętla ogrzewania podłogowego
(do nabycia oddzielnie)
Filtr (akcesorium)
Zawór przelewowy (do nabycia oddzielnie)
14
16
20
9.4.1 Sprawdź obieg wody
Jeśli instalację wyposażono w zbiornik ciepłej wody użytkowej (do nabycia oddzielnie), zapoznaj się z instrukcją
montażu i obsługi zbiornika ciepłej wody użytkowej. Jeśli w układzie nie znajduje się glikol (środek chroniący przed
zamarzaniem) i dojdzie do awarii zasilacza lub pompy, opróżnij układ (zgodnie z poniższym rysunkiem).
INFORMACJA
Jeśli podczas mrozu woda nie zostanie usunięta z układu, a jednostka będzie nieużywana, zamarznięta woda może
uszkodzić elementy obiegu wody.
INFORMACJA
Jednostka jest wyposażona we wlot i wylot wody łączące z obiegiem wody. Obieg musi przygotować instalator posiadający
odpowiednie uprawnienia. Obwód musi być zgodny z obowiązującym prawem.
Z jednostki można korzystać wyłącznie w przypadku zamkniętego układu wody. Zastosowanie w otwartym obiegu wody może
być przyczyną nadmiarowej korozji orurowania wody.

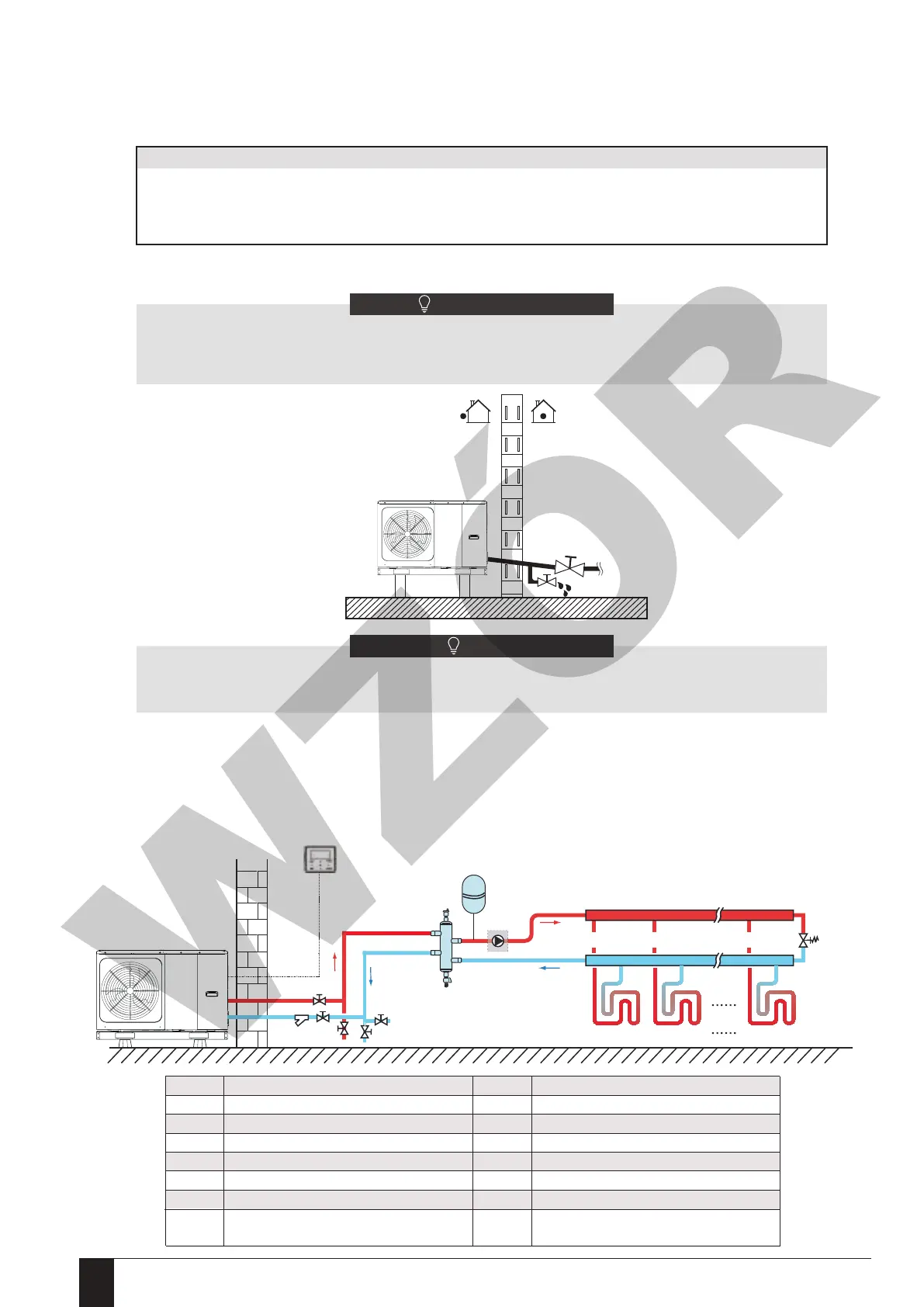

Przykład:
Wewnętrzna
Zewnętrzna
Modbus
9.4 Orurowanie wody
Uwzględnione zostały wszystkie długości i odległości orurowania.
Wymogi
Maksymalna dopuszczalna długość kabla termistora wynosi 20 m. To maksymalna dopuszczalna odległość pomiędzy
zbiornikiem ciepłej wody użytkowej a jednostką (dotyczy wyłącznie instalacji ze zbiornikami ciepłej wody użytkowej).
Kabel termistora dołączony do zbiornika ciepłej wody użytkowej ma 10 mdługości. Aby zoptymalizować wydajność,
zalecamy montaż zawora trójdrożne go i zbiornika ciepłej wody użytkowej jak najbliżej jednostki.
Instrukcja obsługi i montażu - Pompa ciepła powietrze-woda Prima © Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K.38
WZÓR
