0
5
10
15
20
25
0 50 100 150 200 250 300 350 400
Naczynie wzbiorcze (l)
Maksymalna objętość układu (l)

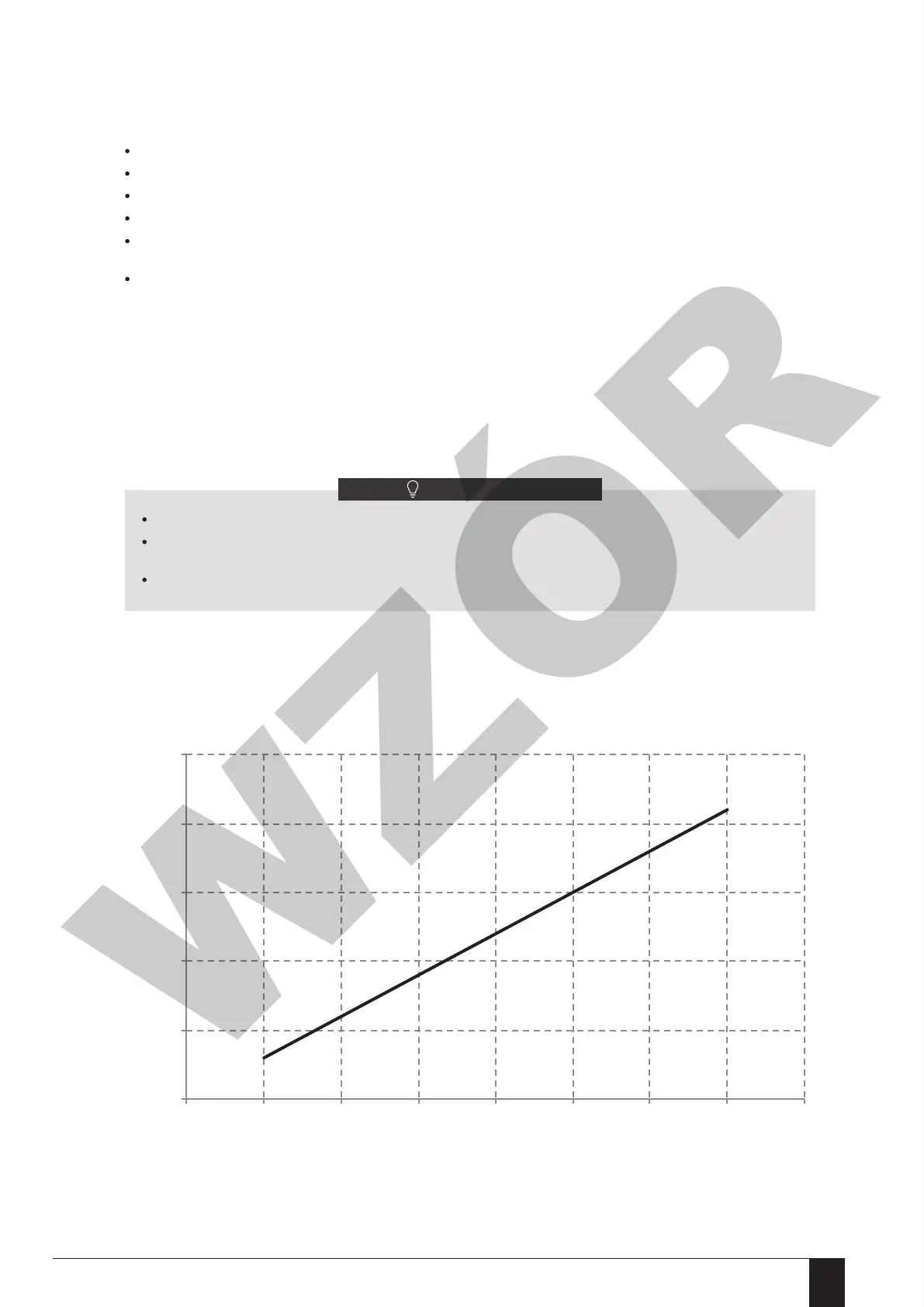

Objętość naczynia wzbiorczego możesz ustalić dzięki poniższemu rysunkowi:
2) Objętość naczynia wzbiorczego musi zmieścić całą wodę w układzie.
3) Aby sprawdzić, jakiej pojemności naczynia wzbiorczego wymagają obwody grzania i chłodzenia:
INFORMACJA
W przypadku większości zastosowań wystarczy minimalna objętość wody.
W przypadku najważniejszych procesów lub pomieszczeń o wysokim obciążeniu cieplnym wymaga się większej
objętości wody.
Gdy cyrkulacja w każdej pętli ogrzewania przestrzeni jest kontrolowana za pośrednictwem zaworów sterowanych
zdalnie, ważne jest zachowanie minimalnej objętości wody, nawet jeśli zamknięte są wszystkie zawory.
Maksymalne ciśnienie wody ≤ 3 bar.
Maksymalna temperatura wody ≤ 70°C (według konfiguracji ustawienia urządzenia bezpieczeństwa.
Używaj wyłącznie materiałów zgodnych z wodą w układzie oraz materiałami wykorzystanymi do produkcji jednostki.
Upewnij się, że komponenty zamontowane w ramach orurowania w terenie wytrzymają ciśnienie wody i temperaturę.
We wszystkich nisko położonych sekcjach układu niezbędne są kurki odprowadzające umożliwiające osuszenie obwodu na
czas konserwacji.
Otwory wentylacyjne muszą być zapewnione we wszystkich wysokich sekcjach układu. Otwory wentylacyjne muszą
znajdować się w miejscach łatwo dostępnych dla serwisantów. Wewnątrz urządzenia znajduje się automatyczny zawór
odpowietrzający. Sprawdź, czy zawór odprowadzający powietrze nie został dokręcony. W przeciwnym wypadku może nie
być możliwe odpowietrzanie obwodu wody.
Zanim wznowisz montaż jednostki, sprawdź poniższe pozycje:
Jednostki są wyposażone w naczynia wzbiorcze 8 l o domyślnym ciśnieniu wstępnym 1,5 bara. Aby zagwarantować
prawidłową pracę jednostki, możliwe, że konieczne będzie dostosowanie ciśnienia wstępnego naczynia wzbiorczego.
1) Sprawdź, czy całkowita objętość wody w instalacji, wyłączając wewnętrzną objętość wody jednostki, wynosi przynajmniej 40
l. Patrz sekcja 14 „Dane techniczne”, aby określić całkowitą objętość wody wewnątrz jednostki.
9.4.2 Objętość wody i rozmiar naczyń wzbiorczych
© Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K. Instrukcja obsługi i montażu - Pompa ciepła powietrze-woda Prima 39
