IMPORTANTE: LEER ATENTAMENTE ESTAS INSTRUCCIONES
- Si tiene dudas respecto a la instalacion de este producto, contacta un tecnico
cualicado;
- Parar l’alimentación durante la instalacion o el mantenimiento del cuadro

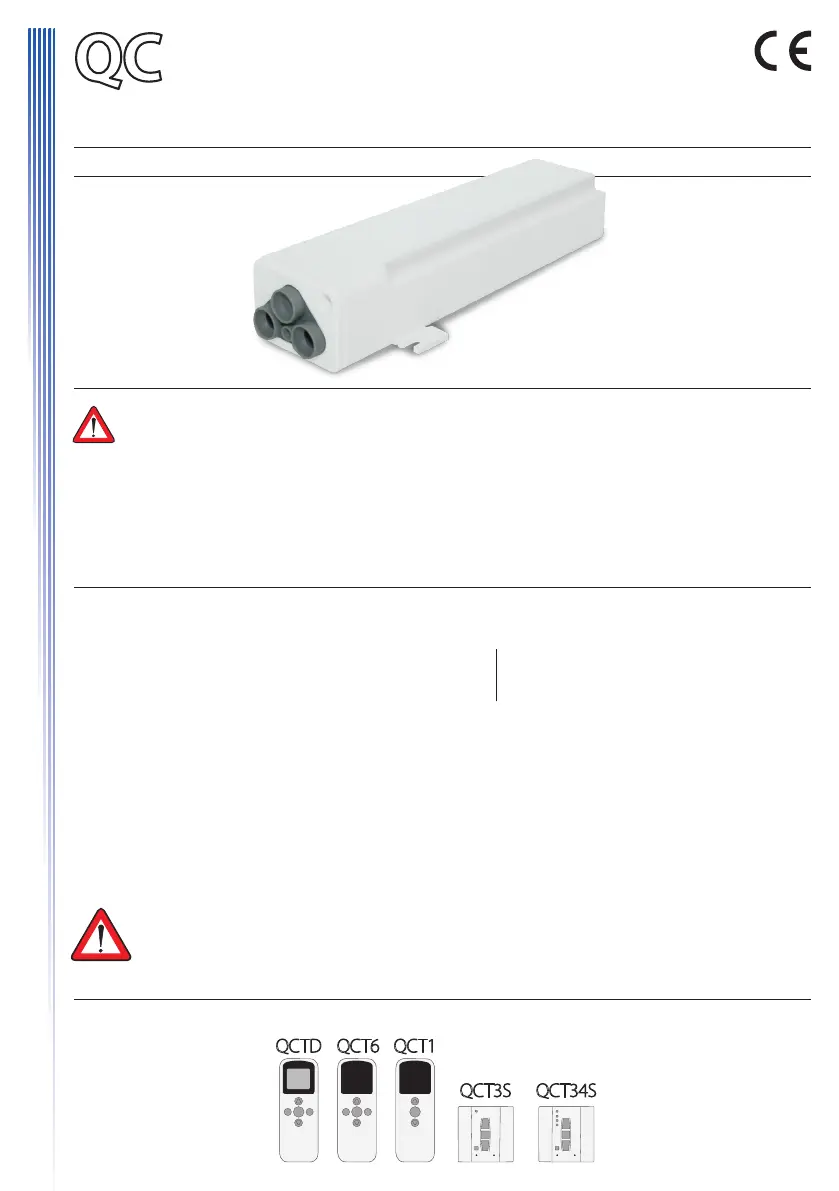

El cuadro QC09, para el mando de persianas y toldos, contiene un receptor radio (434,15MHz)
y una salida para pulsador y anemometro. La caja compacta es de tipo hermetico y con antena
interior.
Datos tecnicos
Alimentación 230VAC 50-60Hz Dimensiones 133X35X25mm
Potencia max. del motor 500W Peso 100g
Frecuencia radio 434,15 MHz IP 55
En la memoria del receptor caben hasta 31 códigos de identicación con sus correspondientes
transmisores. La persiana/toldo se acciona a través de un transmisor y/o por un pulsador exterior
(del tipo normalmente abierto).
En la instalación se puede conectar también un anemómetro QCWS/QCWSRI/QCWSSRI
(opcional). Cuando este se activa, cierra automáticamente el toldo en caso de viento fuerte.
Alcance del los transmisores es de 20 metros al interior y de 100 m en espacio abierto.
La distancia máxima entre el anemómetro y el QC09 es de 30 metros.
ATENCIÓN En el caso que la instalación se preveen màs de un QC09 en el mismo
local, en la fase de primera programacion será necesario alimentar un cuadro a la
vez para evitar posibles interferencias (perdida de la programación o inversion del
sentido de marcha).
TRANSMISORES
COMPATIBLES
Cuadro de mando con receptor radio integrado
QC09
QCTD QCT6 QCT1
QCT3S QCT34S
