Procedure di installazione
Installazione del sensore
Per ottenere risultati ottimali, mantenere il timone a mezza nave durante il processo di installazione del sensore.

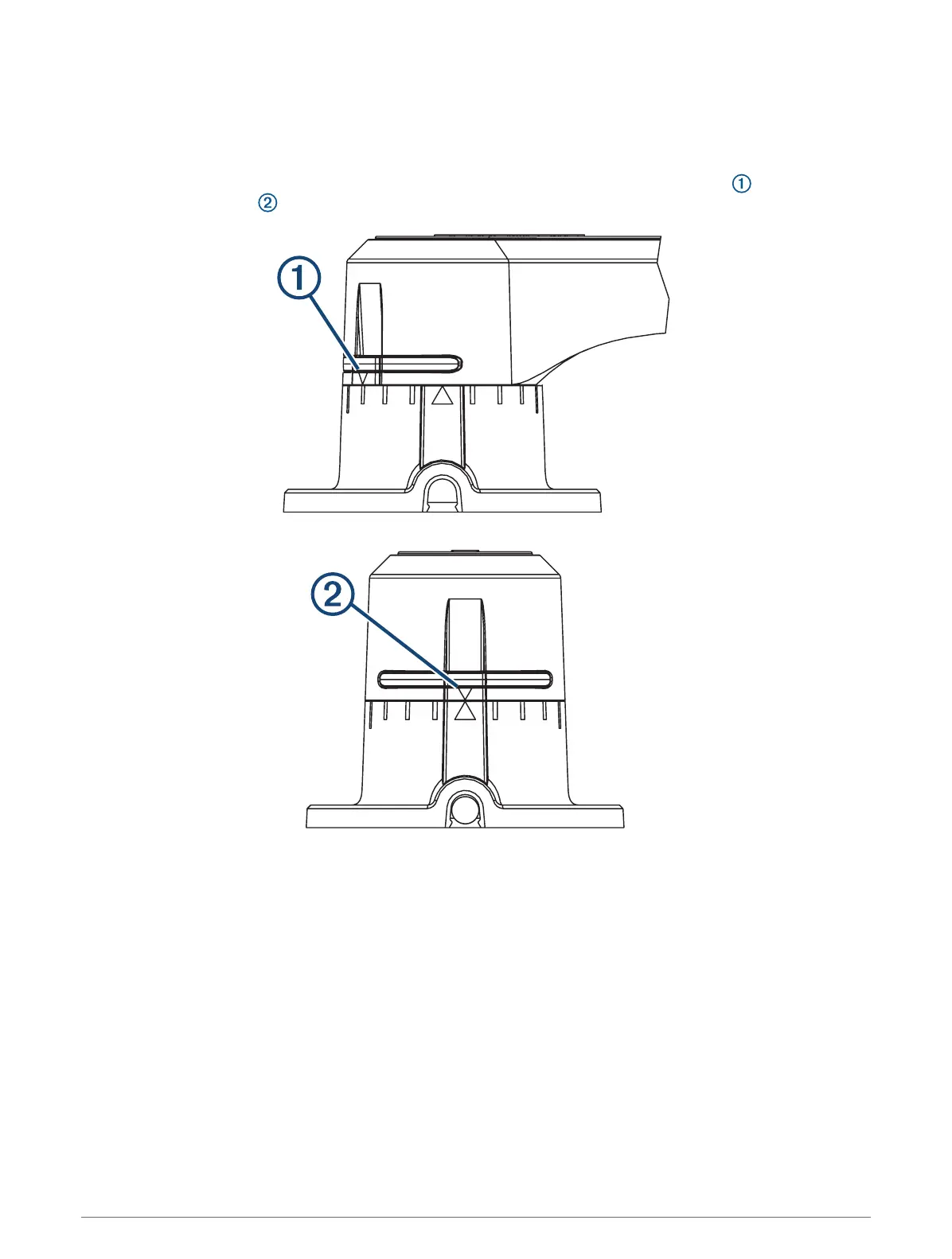

1 Ruotare il sensore in senso antiorario in modo che le frecce situate nella parte posteriore vengano
allineate con il centro .
2 Collocare il sensore nella posizione desiderata e segnare il centro dei tre fori di montaggio.
3 Posizionare il supporto della barra al timone nella posizione di montaggio e segnare il centro dei due fori di
montaggio.
4 Utilizzando una punta da 3,2 mm (
1
/
8
pollice), praticare tre fori di riferimento sulla superficie di montaggio e
altri due sulla barra del timone per fissare il relativo supporto.
5 Fissare uno degli snodi sferici al supporto della barra sul timone utilizzando il dado di sicurezza M6 in
dotazione.
6 Posizionare l'altro gruppo di snodo sferico nell'apposito foro che si trova sul sensore (in genere il secondo
foro a partire dalla punta) e fissarlo con la rondella e il dado di sicurezza in dotazione utilizzando un
manicotto da 10 mm.
7 Serrare alla base i gruppi di snodo sferici utilizzando una chiave inglese da 8 mm.
8 Fissare il sensore alla superficie di montaggio utilizzando le viti in dotazione.
9 Con il timone a mezza nave e il sensore situato nella posizione centrale, misurare la distanza dal gruppo di
snodo sferico sul sensore alla posizione in cui si desidera fissare il supporto alla barra del timone.
16 Istruzioni di installazione
