Considerações sobre montagem

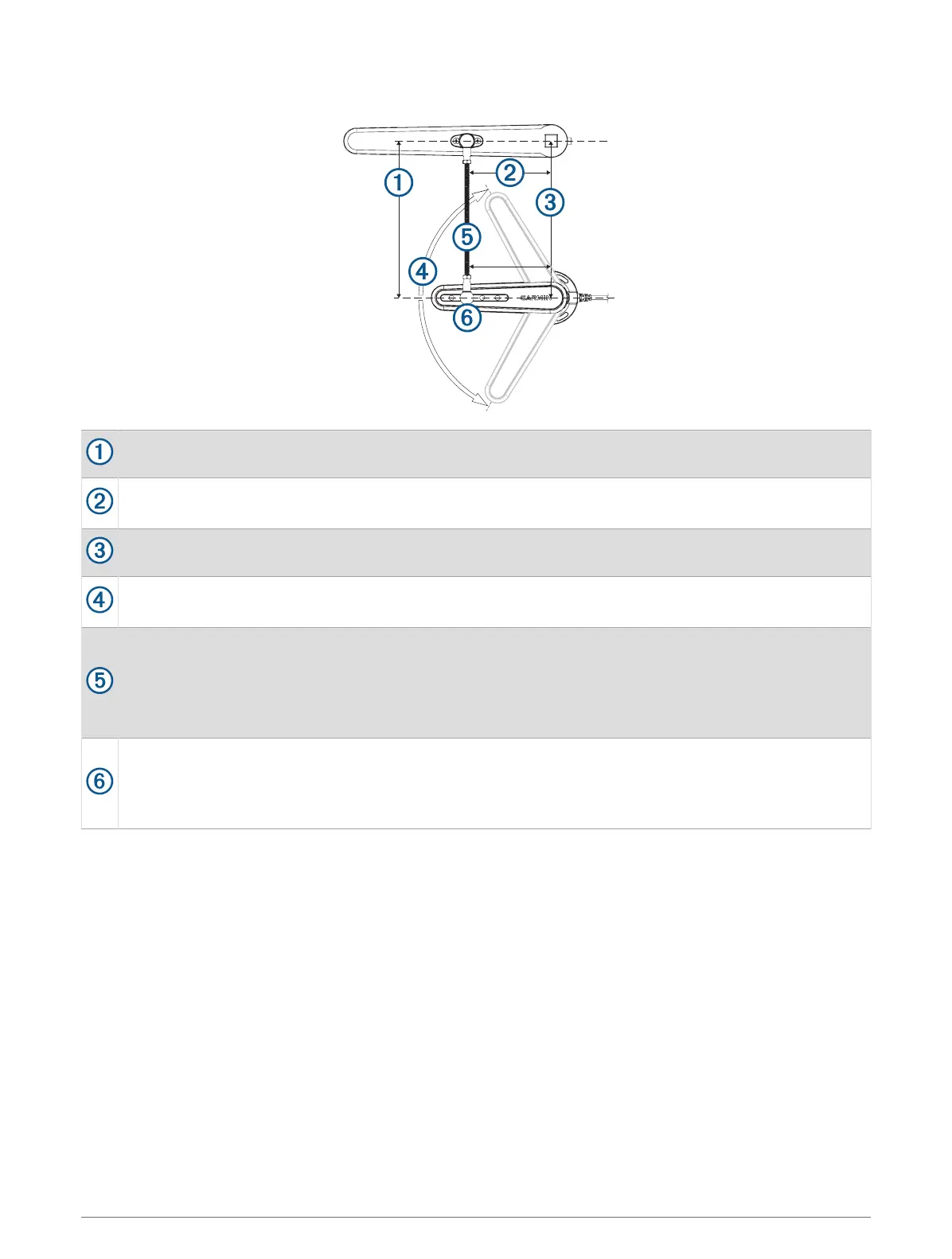

O sensor deve ser instalado paralelamente ao braço do leme enquanto o leme estiver a meia-nau.
A distância do eixo de rotação do leme ao conjunto da rótula deve ser igual à distância do eixo de
rotação do sensor ao conjunto da rótula.
O sensor e os eixos de rotação do leme devem estar alinhados.
O alcance máximo de deslocamento de parada a parada é de 140 graus (70 graus da posição central até
cada parada). Exceder esse alcance pode causar danos ao sensor.
A haste que conecta o sensor ao braço do leme tem 300 mm (11,8 pol.) de comprimento e pode ser
encurtada se necessário.
A haste deve estar nivelada quando conectada ao sensor e ao leme. Se não for possível realizar
uma instalação perfeitamente nivelada, a haste deve ser instalada em cerca de 5 graus de nível para
funcionar corretamente.
A haste deve ser instalada perpendicularmente ao braço do leme e ao sensor, usando o segundo orifício
da ponta do sensor para o conector da rótula.
Embora o segundo orifício seja o mais recomendado, os outros furos podem ser usados, se necessário,
com base no local de instalação.
Considerações sobre a conexão
• Este sensor pode ser conectado a um sistema de piloto automático Garmin compatível com um conector de
feedback de leme de 12 pinos.
• O cabo conectado ao sensor tem 2 m (78 pol.) de comprimento.
◦ Se necessário, os cabos de extensão para o sensor estão disponíveis junto ao seu revendedor Garmin.
◦ Não corte o cabo do sensor para estendê-lo ou encurtá-lo.
Instruções de instalação 33
