Procedimentos de instalação
Instalando o sensor
Para obter os melhores resultados, mantenha o leme a meia-nau durante o processo de instalação do sensor.

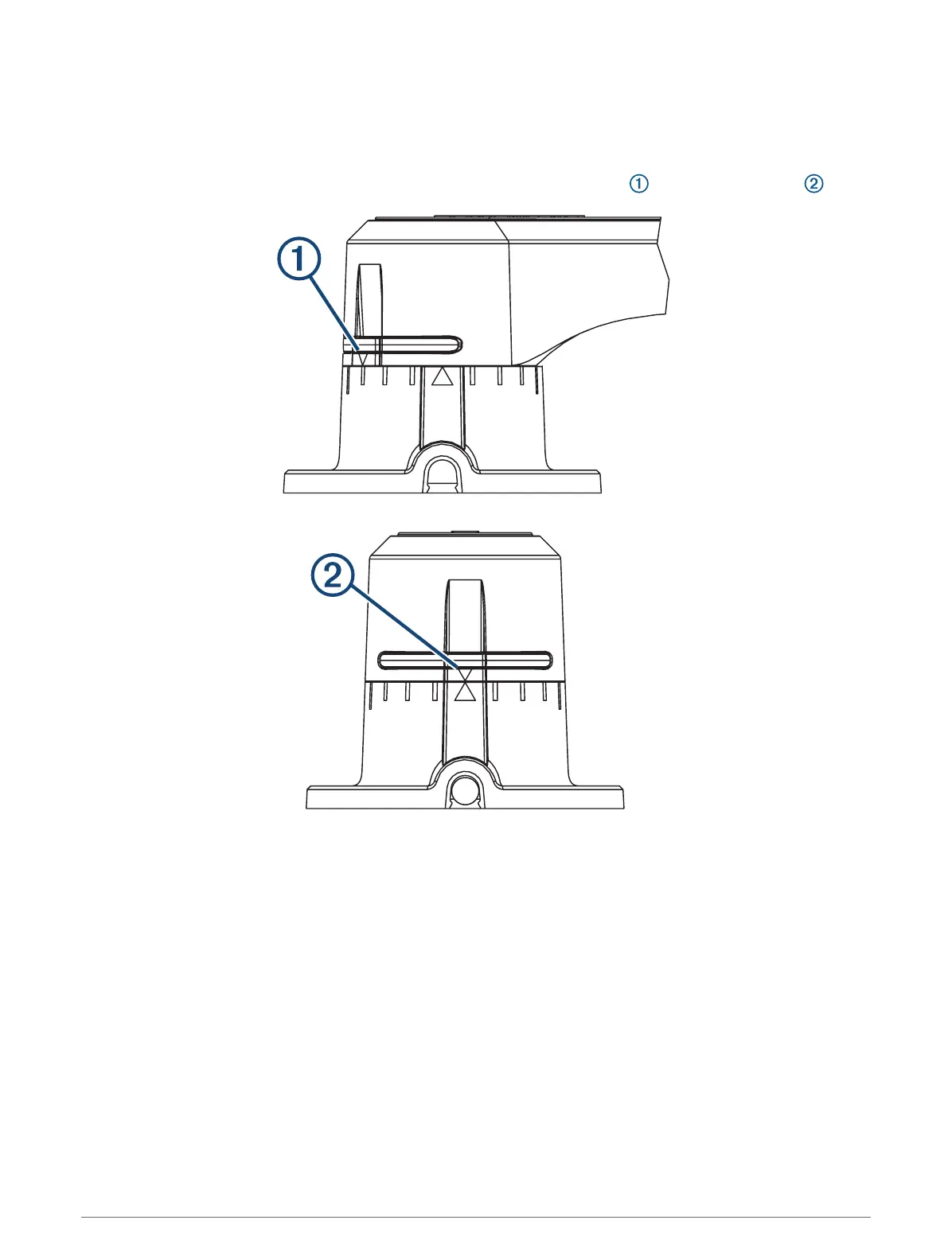

1 Gire o sensor no sentido anti-horário para que as setas na linha de retorno se alinhem no centro .
2 Coloque o sensor no local de montagem selecionado e marque o centro dos três orifícios de montagem.
3 Coloque o suporte do leme no braço do leme no local de montagem e marque o centro dos dois orifícios de
montagem.
4 Usando uma broca de 3,2 mm (
1
/
8
pol.), faça três furos piloto na superfície de suporte do sensor e dois furos
piloto no braço do leme para a montagem do braço.
5 Prenda um dos conjuntos de junta esférica ao suporte do braço do leme usando a contraporca M6 incluída.
6 Coloque o outro conjunto de junta esférica no orifício apropriado no sensor (normalmente o segundo orifício
a partir da ponta). Aperte-o com a arruela e a contraporca incluídas, usando um soquete de 10 mm.
7 Aperte os conjuntos de junta esférica usando uma chave de 8 mm na base.
8 Prenda o sensor na superfície de suporte usando os parafusos incluídos.
9 Com o leme a meia-nau e o sensor na posição central, meça a distância do conjunto da junta esférica no
sensor até o local onde você pretende fixar o suporte ao braço do leme.
10 Se a haste rosqueada for muito longa, corte-a no comprimento correto (Corte da haste rosqueada,
página35).
11 Rosqueie ambas as porcas M6 padrão na haste rosqueada.
34 Instruções de instalação
