Forhold vedrørende montering

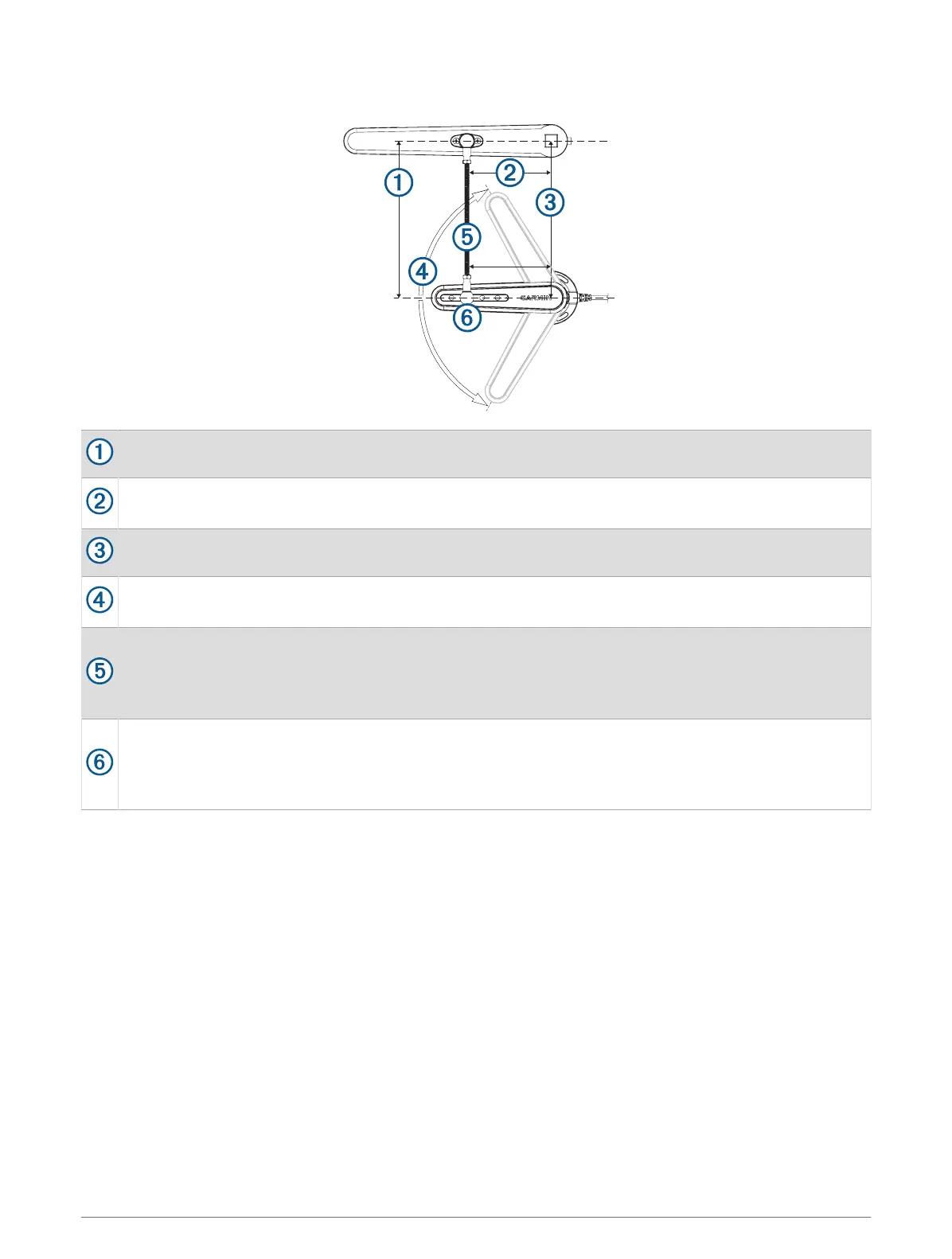

Sensoren må installeres parallelt med rorarmen mens roret er midtskips.
Avstanden fra rorets rotasjonsakse til kuleleddet må være like lang som avstanden fra sensorens rota
sjonsakse til kuleleddet.
Rotasjonsaksene for sensor og ror må være justert i forhold til hverandre.
Maksimumsområdet for bevegelse fra stopp til stopp er 140grader (70grader fra midtposisjon til hvert
stopp). Sensoren kan bli skadet hvis dette området overskrides.
Stangen som fester sensoren til rorarmen, er 300mm (11,8tommer) lang og kan kortes ned ved behov.
Stangen skal være i vater når den er festet til sensoren og roret. Hvis det ikke er mulig å få til en
montering som er helt i vater, må stangen monteres innenfor +/-5º fra posisjon i vater for å kunne
fungere som den skal.
Stangen skal installeres vinkelrett med rorarmen og sensoren ved hjelp av det andre hullet fra spissen av
sensoren for kuleleddkontakten.
De andre hullene kan også brukes hvis det er nødvendig ved monteringsplasseringen. Det andre hullet
anbefales imidlertid for å få en optimal montering.
Hensyn ved tilkobling
• Denne sensoren kan kobles til et kompatibelt Garmin autopilotsystem med en 12-pinners kontakt for ror-
feedback.
• Kabelen som er koblet til sensoren, er på 2m (78tommer).
◦ Du kan få tak i forlengelseskabler fra Garmin forhandleren ved behov.
◦ Ikke kutt sensorkabelen for å forlenge eller forkorte den.
