Fremgangsmåte for installering
Installere sensoren
Du får best resultat ved å holde roret midtskips under installasjon av sensoren.

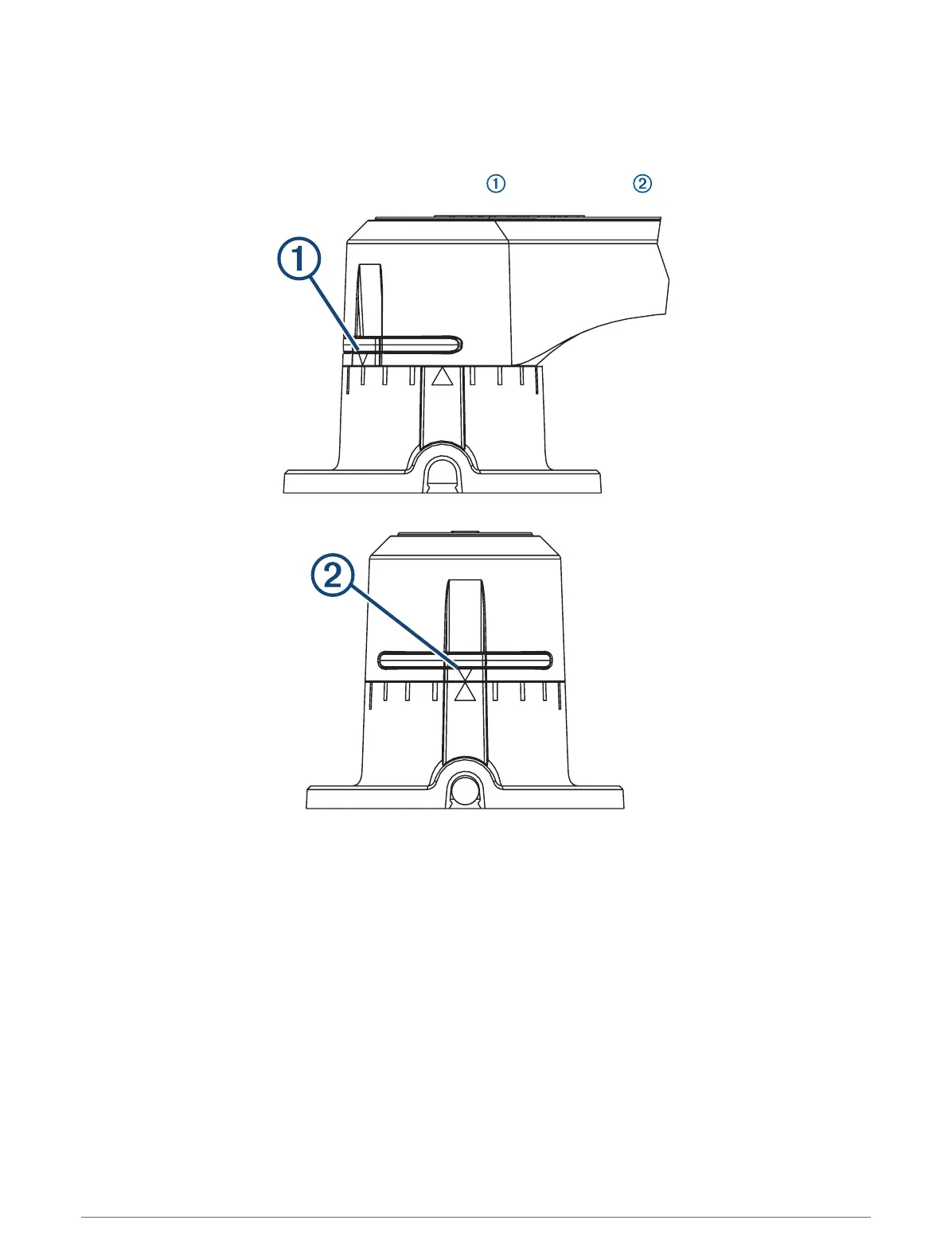

1 Roter sensoren mot klokken slik at pilene på baksiden møtes på midten .
2 Plasser sensoren på den valgte monteringsplasseringen, og merk av midten av de tre monteringshullene.
3 Plasser rorarmbraketten på rorarmen på monteringsplasseringen, og merk av midten av de to
monteringshullene.
4 Bruk en borbits på 3,2mm (
1
/
8
tomme), og bor tre styrehull i monteringsoverflaten for sensoren og to
styrehull i rorarmen for rorarmbraketten.
5 Fest det ene kuleleddet på rorarmbraketten med den medfølgende M6-låsemutteren.
6 Plasser det andre kuleleddet i riktig hull på sensoren (vanligvis det andre hullet fra spissen), og fest det med
medfølgende underlagsskive og låsemutter. Bruk en pipenøkkel på 10mm.
7 Stram til kuleleddene ved sokkelen ved hjelp av en skiftenøkkel på 8mm.
8 Fest sensoren til monteringsoverflaten ved hjelp av de medfølgende skruene.
9 Når roret er midtskips og sensoren er midtstilt, måler du avstanden fra kuleleddet på sensoren til stedet der
du planlegger å feste rorarmbraketten til rorarmen.
10 Hvis stangen med gjenger er for lang, må du skjære den til riktig lengde (Sage stangen med gjenger,
side58).
11 Tre begge M6-standardmutterne på stangen med gjenger.
