• WSI 不能防水，必须安装在水喷不到、淋不着或泡不到的位置。
• WSI 的最佳位置是甲板下方、船体附近、船只至高处。
• 您应将 WSI 安装在尽可能靠近风况传感器的位置。
• 风况传感器和 WSI 路径中的金属物体将大大缩短传输距离。
• 天线位于 WSI
Â
顶部，指向风况传感器时将发挥最佳功效。
• 如果安装在舱壁上并与风况传感器桅杆平行，WSI 将发挥最佳
功效。

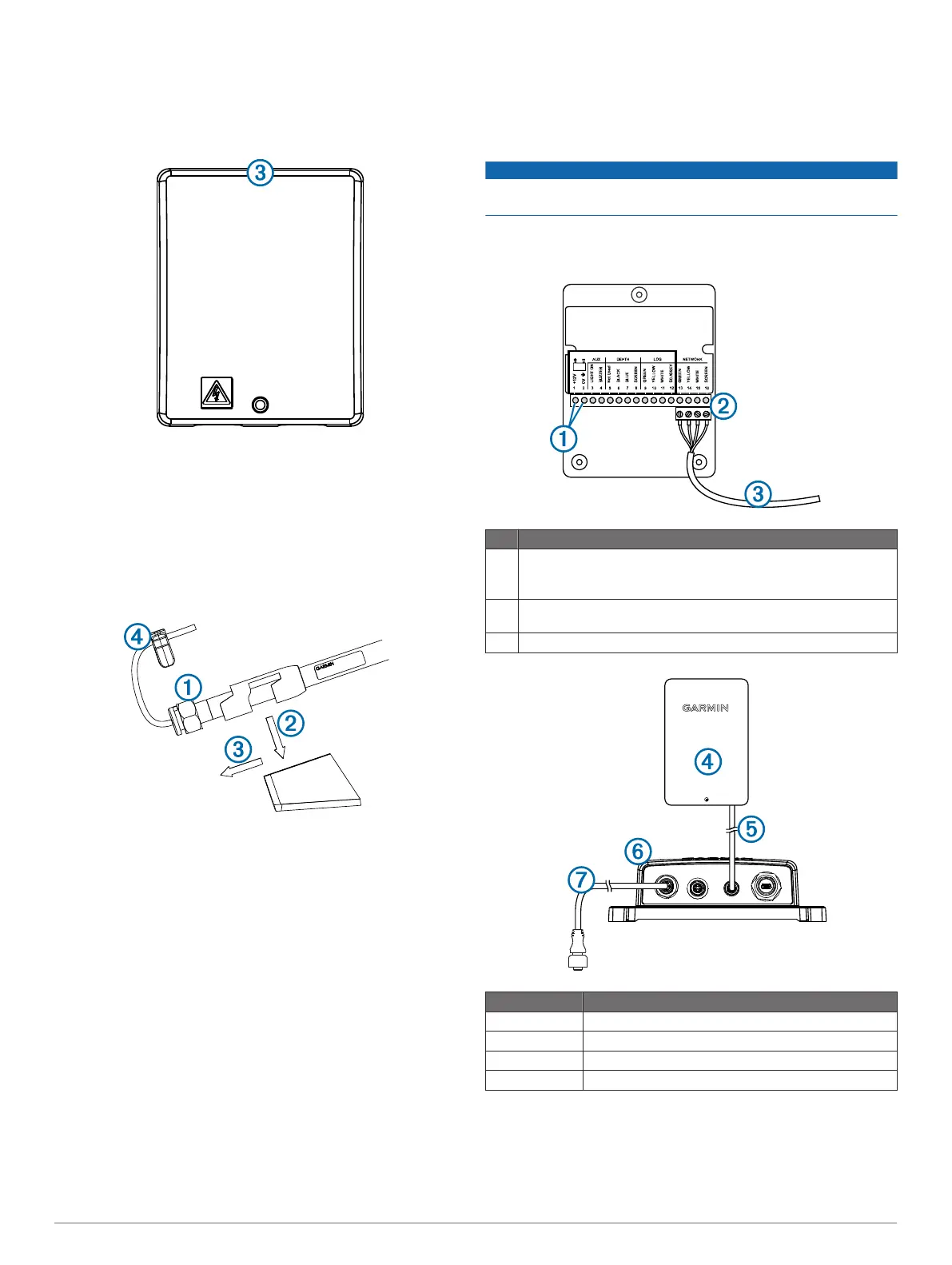

安装安装托架
1
使用安装托架作为模板，标记定位孔位置。
2
使用 4.5 毫米（
11
/
64
英寸）钻头钻定位孔。
3
使用随附的螺丝将安装托架固定至表面。
将设备固定在安装托架中
1
手动逆时针转动锁紧螺母
À
直至不能转动为止，以将其松开。
2
将设备置于安装托架中，方法是将其按下
Á
并往回滑动，直至
不能再动为止
Â
。
3
手动顺时针转动锁紧螺母到底，以将设备固定在托架中。
4
将安全夹
Ã
安装在设备中，以防锁紧螺母松动。
安装 WSI
永久安装 WSI 之前，您必须测试传感器与接收盒之间的信号强度。
1
确定安装位置。
2
将设备用作模板，在安装表面上标记定位孔位置。
3
使用
1
/
8
英寸钻头钻定位孔。
4
使用随附的螺丝将设备安装至安装表面。
测试信号强度
在永久安装 WSI 之前，您必须测试风况传感器和 WSI 之间的信号
强度。
1
将 WSI 临时连接至 GND 10。
2
如果它尚未连接，将 GND 10 连接至同一 NMEA 2000 网络，
作为船用仪器。
3
转至船用仪器上显示有风况数据的页面。
4
选择一个选项：
• 如果船用仪器上没有出现风况数据，将 WSI 移至新位置，并
重复步骤 3。
• 如果船用仪器上出现风况数据，记下位置，并永久安装
WSI。
WSI 盒连接注意事项
注意
推荐为 WSI 盒提供 12V 直流电源。 如果有其他装置连接至
Nexus 网络或布线到 WSI 盒，则必须提供 12V 直流电源。
WSI 盒必须连接至 Garmin GND 10 黑匣子桥接器，以便与您船上
的 NMEA 2000 网络通信。 将随附的线缆连接至 WSI 盒和 GND
10 桥接器时，请遵循以下注意事项。
物项 说明
À
这些端子用于将 WSI 盒连接至电源。
如果您要将 WSI 盒与其它 Nexus 产品配合使用，请参阅 Nexus 设
备的用户手册。
Á
此接头仅可单向安装。 插入接头之前，应先使线缆颜色与接线盒匹
配。
Â
这将连接至 GND 10 桥接器上的任一个 NEXUS 端口。
物项 说明
Ã
WSI 盒
Ä
WSI 线缆
Å
GND 10 桥接器
Æ
NMEA 2000 网络
配置风况传感器
风况传感器必须通过 GND 10 连接至 NMEA 2000 网络（使用
Garmin 船用仪器，例如 GMI 20），才能对其进行配置。 有关配置
NMEA 2000 设备的更多信息，请参阅船用仪器用户手册。
1
在船用仪器上，转至 NMEA 2000 设置。
