gaviota CROSS - Wiring Diagram; Receiver Wiring and Connections

RECEPTOR TESTERO CROSS
7
L
1
2
3
1
2
2
3
3
4
4
1. Yellow_Green – Earth
2. Blue – Neutral
3.Brown– Positive or Negative
4. Black – Positive or Negative
1. Jaune – Vert - Terre
2. Bleu – Neutre
3. Marron – Montée ou descente
4. Noir – Montée ou descente
1. Giallo_verde – terra
2. Blu – Neutro
3. Marrone – Fase
4. Nero – Fase
1. Amarillo_Verde - Tierra
2. Azul - Neutro
3. Marrón - Subida o Bajada
4. Negro - Subida o Bajada
E
GB
F
I
1. Amarelo_Verde – Terra
2. Azul – Neutro
3. Castanho – Subida ou descida
4. Preto – Subida ou descida
P
04

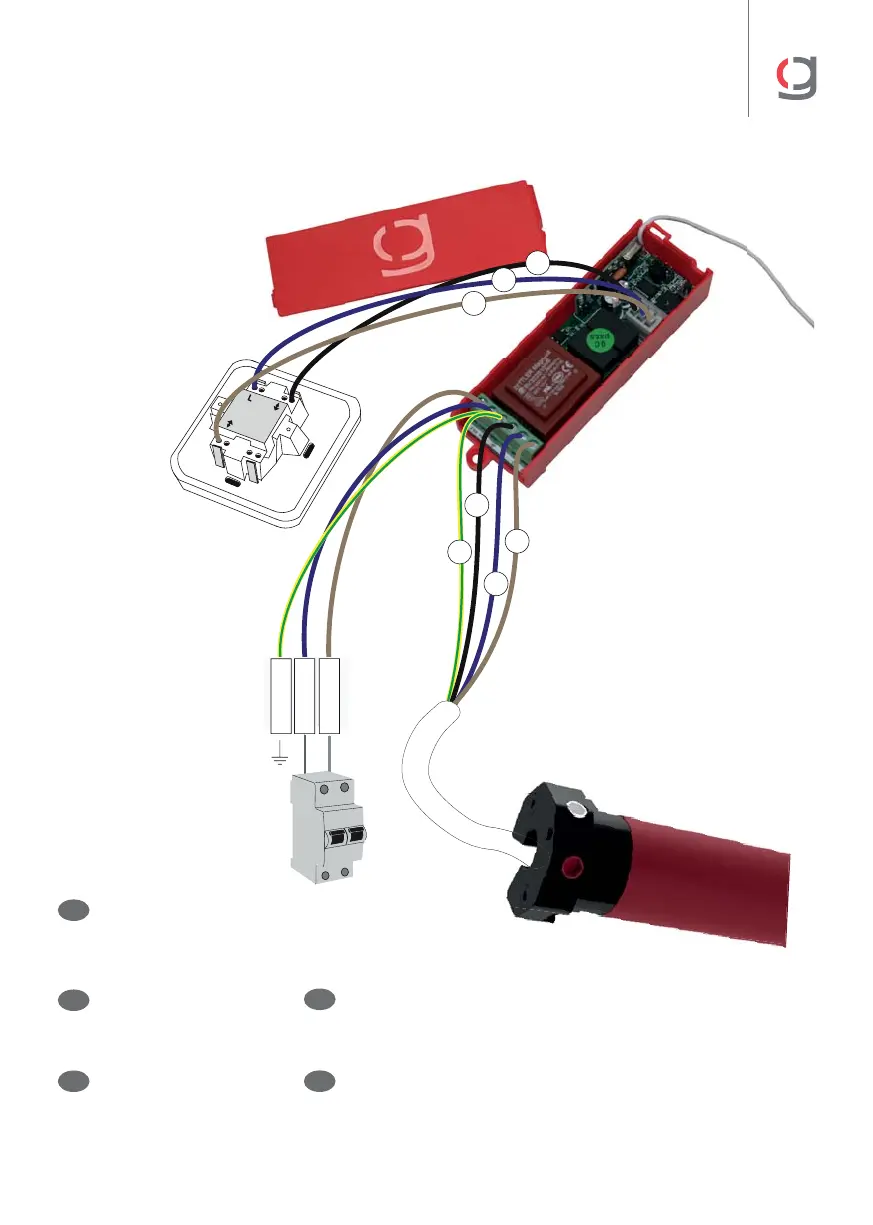

Esquema de conexionado • Wiring diagram
Schéma de connexion • Schema collegamenti • Esquema de ligações
