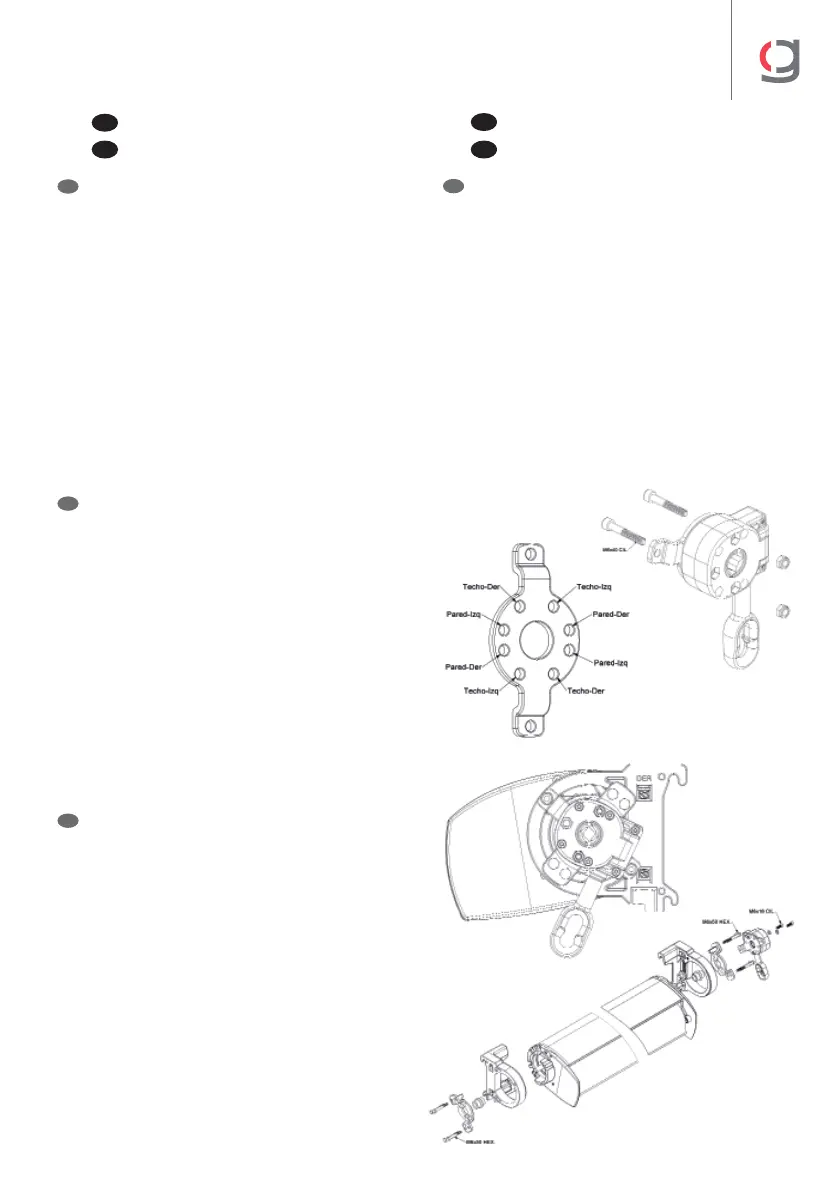

gaviota IRIS - Page 7

7
IRIS
Versión máquina:
Gear version:
E
GB
Option treuil:
Versione argano:
F
I
a). Colocar por este orden en el extremo punto
del eje:
1. Soporte fi jo.
2. Bócola punto.
3. Soporte punto.
Colocar los tornillos M6 para sujetar las
piezas al soporte móvil. No apretar.
b). Colocar por este orden en el extremo
máquina del eje:
1. Soporte fi jo.
2. Bócola cuadrada.
3. Soporte punto.
Colocar con los tornillos M6 para sujetar
las piezas al soporte móvil. No apretar.
Atornillar la máquina en su soporte y
posteriormente al soporte móvil.
E
a). Place the pieces in the round pivot side of
the tube following this order:
1. Fixed support.
2. Plastic bearing for round pivot.
3. Round pivot support.
Put the M6 screws for fi xing the pieces to
the mobile support. Do not tighten.
b). Place the pieces in the gear side of the tube
following this order:
1. Fixed support.
2. Plastic bearing for squared pivot.
3. Round pivot support.
Put the M6 screws for fi xing the pieces to
the mobile support. Do no tighten.
Screw down the gear at its support and
later to the mobile support.
GB
F
I
a). Placer dans l´ordre suivant à l´extrémité du
côté opposé de l´axe:
1. Support fi xe.
2. Anneau côté opposé.
3. Support côté opposé.
Placer les vis M6 pour fi xer les pièces au
support réglable. Ne pas serrer.
b). Placer dans l´ordre suivant à l´extrémité du
côté treuil de l´axe:
1. Support fi xe.
2. Anneau carrée.
3. Support côté opposé.
Placer les vis M6 pour fi xer les pièces au
support réglable. Ne pas serrer.
Visser le treuil à son support et après au
support réglable.
a). Porre i pezzi in questo ordine nell’estremo
perno del rullo:
1. Supporto fi sso.
2. Di plastica x perno rotondo.
3. Supporto perno rotondo.
Porre le viti M6 x il fi ssaggio dei pezzi al
supporto mobile. Non stringere.
b). Porre i pezzi in questo ordine nell’estremo
perno del rullo:
1. Supporto fi sso.
2. Boccola quadrata
3. Supporto perno rotondo
Porre le viti M6 x il fi ssaggio dei pezzi al
supporto mobile. Non stringere.
Avvitare l’argano al proprio supporto e
dopo al supporto mobile.
Techo-Der: Techo Derecha • Ceiling Right
Toit Droit • So tto Destro
Techo-Izq: Techo Izquierda • Ceiling Left
Toit Gauche • So tto Sinistro
Pared-Der: Pared Derecha • Wall Right
Mur Droit • Parete Destra
Pared-Izd: Pared Izquierda • Wall Left
Mur Gauche • Parete Sinistra
