< Méthode de pose >
17
1615
13
14
B(A)
D

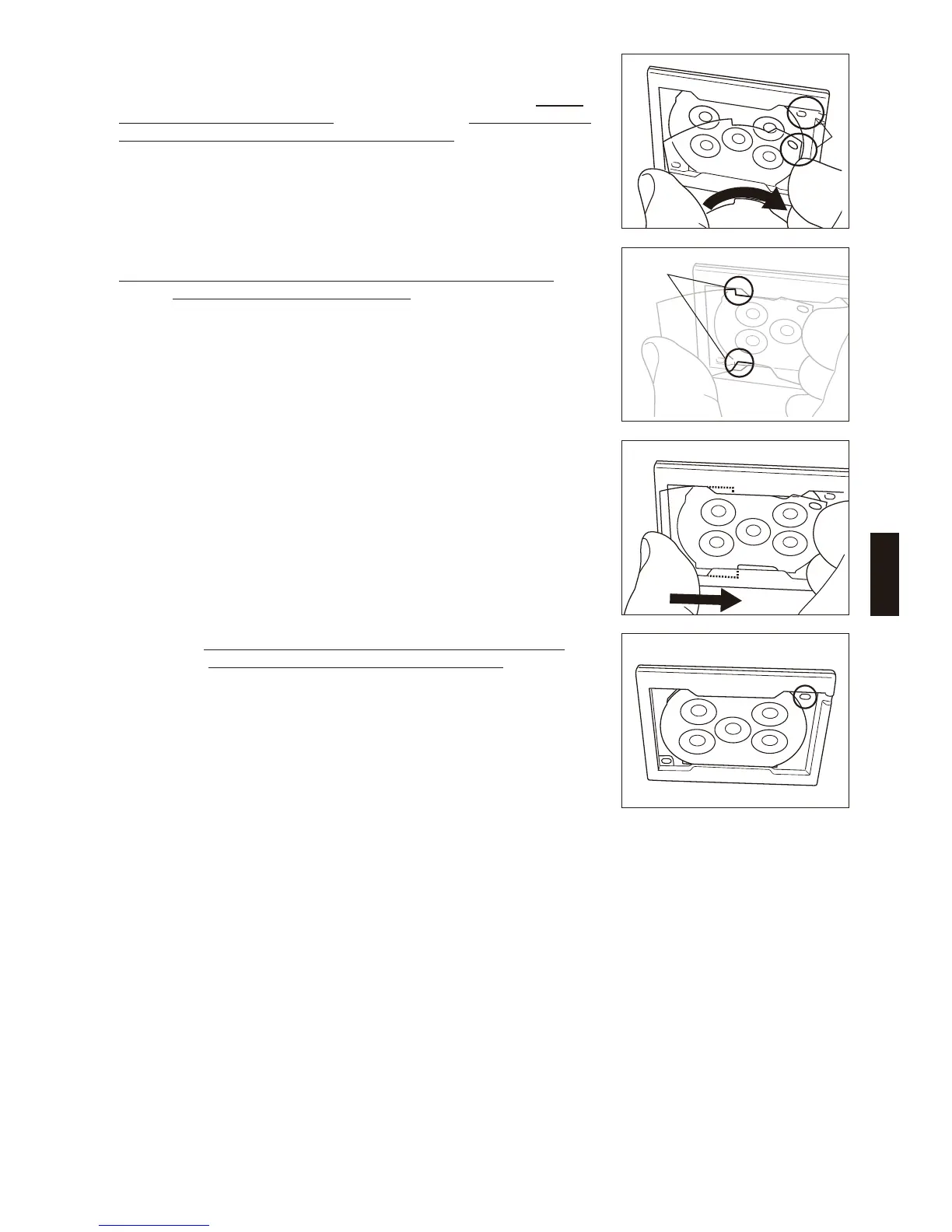

4) Les surfaces avant et arrière de la protection de la lentille ayant des
profi ls différents, assurez-vous que l'orientation est correcte : le trou
de la protection de la lentille [D] doit être aligné sur l'ergot du support
de la protection de la lentille près du creux [B(A)].
5) En pliant légèrement la protection de la lentille vers l'extérieur,
17
1615
13
14
E
C
insérez l'encoche (à angle droit) de la protection de la lentille [E]
dans le l'ailette du support de la lentille [C].
6) Faites glisser la protection de la lentille.
17
1615
13
14
7) Vérifi ez que les ergots du support de la protection de la lentille [B]
2 5
12
17
entrent dans l'encoches de la protection de la lentille [D].
FR
FR 25
6.2.2 Méthode de dépose/pose du couvre-interrupteur du mode par étape
< Méthode de dépose >
12
10
7
9
8
11
Une fois le plateau tournant enlevé, retirez la protection en saisissant
les encoches avec vos doigts.
< Méthode de pose >
12
10
7
9
8
11
Alignez l'ergot du couvre-interrupteur du mode par étape sur l'orifi ce de
la plaque de l'interrupteur du mode par étape et insérez-le dans l'orifi ce.
* Il est plus simple de parcourir la circonférence de la plaque avec
l'ergot pour le pousser dans l'orifi ce.
6.2.3 Méthode de remplacement de la protection de la lentille
< Préparation >
2 5
12
17
1) Mettez l'appareil hors tension et retirez l'adaptateur CA.
2) Enlevez le plateau tournant et posez le boîtier principal latéralement.
< Méthode de dépose >
3) Insérez votre ongle ou une pince dans l'espace[A] entre le support et la protection de la lentille à travers le
creux du support, et glissez ensuite la protection vers le creux [A].
17
1615
13
14
Support de la protection de la lentille
C
B
A
Protection de la lentille
E
D
FR 24
