gc Labolight DUO - Nomi E Funzioni Dei Componenti; Corpo Principale

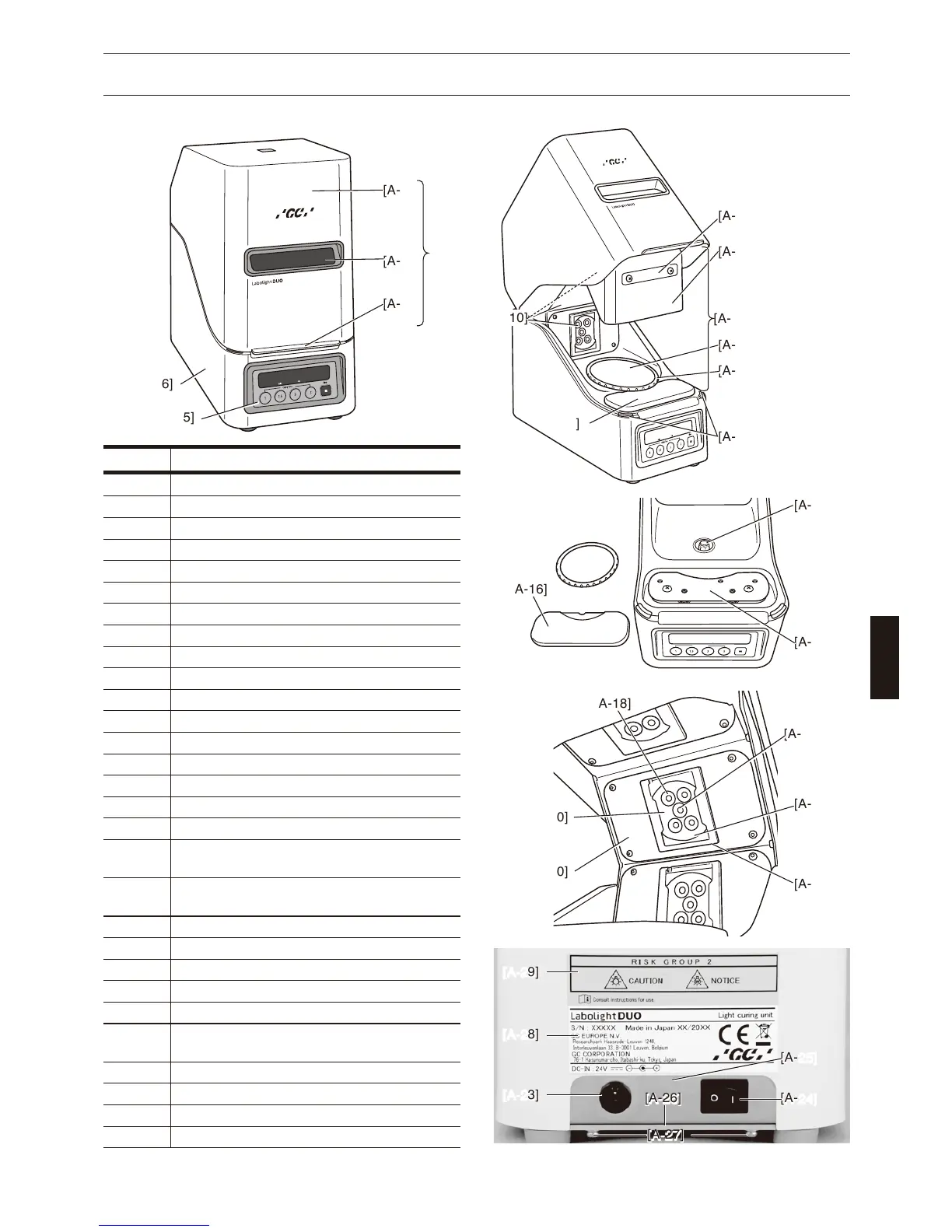

3.2 Nomi e funzioni dei componenti
3.2.1 Corpo principale
2 5
12
17
3
1
5
4
2
6
3
1
5
4
2
6
N. Nome
[A-1] Sportello
[A-2] Alloggiamento superiore
[A-3] Finestra
[A-4] Maniglia
[A-5] Quadro di controllo
[A-6] Alloggiamento inferiore
[A-7] Targhetta fissaggio visore
[A-8] Visore
[A-9] Camera di polimerizzazione
[A-10] Unità LED (superiore/ centrale /inferiore)
[A-11] Vassoio
[A-12] Piattello rotante
[A-13] Imbottitura sportello (tampone)
[A-14] Interruttore della modalità passo passo
[A-15] Asse piattello rotante
[A-16] Coprinterruttore modalità passo passo
[A-17] Targhetta interruttore modalità passo passo
[A-18]
LED blu
(4 lampade disposte circolarmente su ogni unità)
[A-19]
LED viola
(1 lampada al centro di ogni unità)
[A-20] Lente
[A-21] Coperchio della lente
[A-22] Portacoperchio della lente
[A-23] Presa di alimentazione
[A-24] Interruttore principale
[A-25]
Sostegno interruttore principale (targhetta
posteriore)
[A-26] Targhetta di base
[A-27] Piedino in gomma
[A-28] Targhetta
[A-29] Etichetta delle avvertenze
[A-6]
[A-5]
[A-2]
[A-3]
[A-1]
[A-10]
[A-14]
[A-7]
[A-8]
[A-9]
[A-11]
[A-12]
[A-13]
[A-16]
[A-18]
[A-20]
[A-10]
[A-29]
[A-28]
[A-23]
[A-26]
[A-27]
[A-24]
[A-25]
[A-22]
[A-21]
[A-19]
[A-15]
[A-17]
[A-4]
IT
IT 9
3. Descrizione del prodotto
3.1 Contenuto della confezione
13
12
11
109
8
76
54
3
2
1
Objekthalter Set
2 5
12
17
N. Contenuto Quantità
1
Labolight DUO, corpo principale 1
2
Alimentatore CA 1
3
Cavo di alimentazione 1
4
Piattello rotante 1
5
Vassoio 1
6
Set di
supporti per il
polimerizzatore
Portasupporto per il polimerizzatore 2
7
Piastra di polimerizzazione 1
8
Supporto per il polimerizzatore 1
9
Montante in silicone anteriore 4
10
Montante in silicone posteriore 3
11
Montante in metallo 4
12
Morsetto 1
13
Coperchio della lente (ricambi/ confezione da 3) 1
Istruzioni per l'uso 1
IT 8
