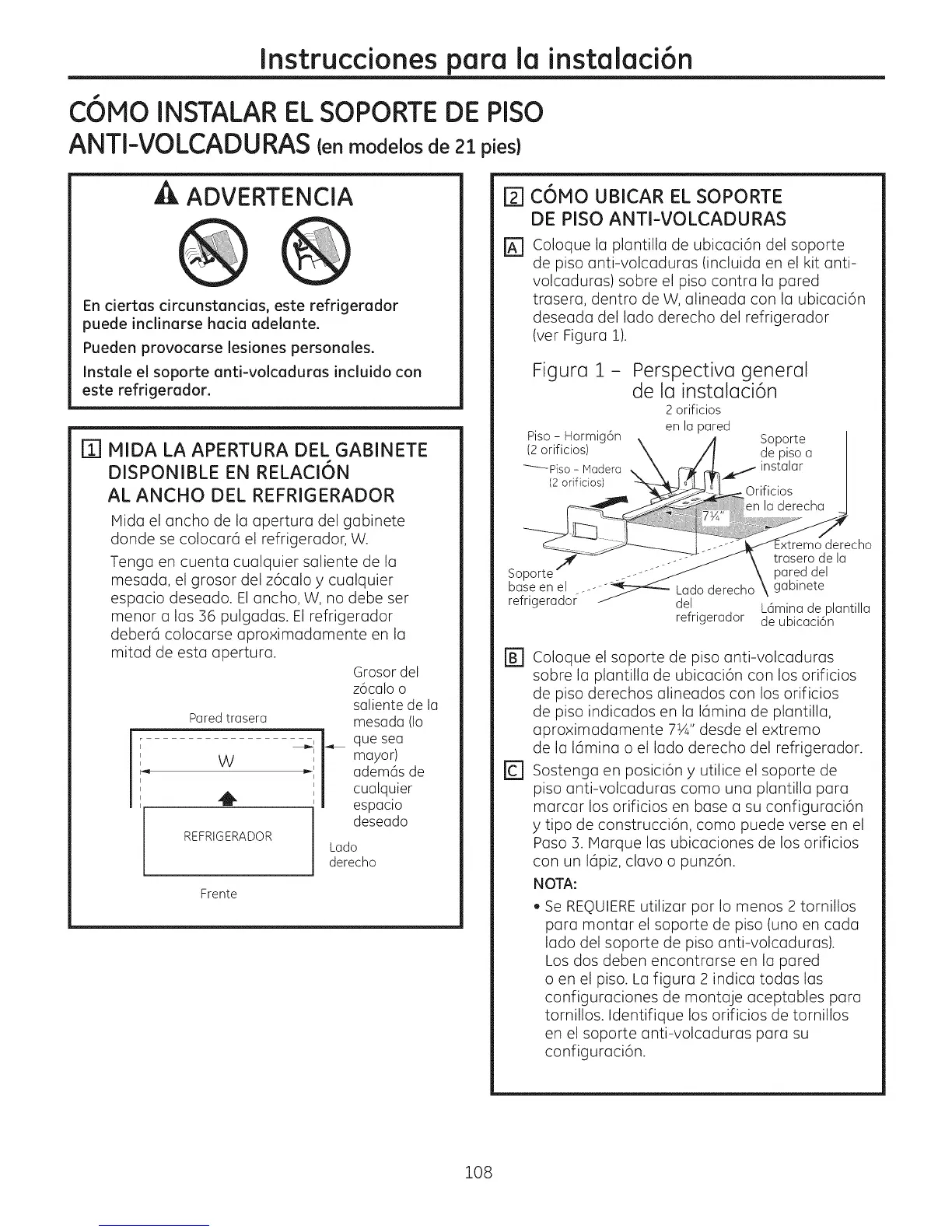

GE 21 - Page 108

Instrucciones para la instalaci6n
C6MO INSTALARELSOPORTEDE PISO
ANTI-VOLCADURAS(en modelos de 21 pies)
A ADVERTENCIA
En ciertas circunstancias, este refrigerador
puede inclinarse hacia adelante.
Pueden provocarse lesiones personales.
Instale el soporte anti-volcaduras incluido con
este refrigerador.
m MIDA LA APERTURA DEL GABINETE
DISPONIBLE EN RELACI6N
AL ANCHO DEL REFRIGERADOR
Hida el ancho de la apertura del gabinete
donde se colocar6 el refrigerador, W.
Tenga en cuenta cualquier saliente de la
mesada, el grosor del z6calo y cualquier
espacio deseado. Elancho, W, no debe set
menor alas 36 pulgadas. El refrigerador
deber6 colocarse aproximadamente en la
mitad de esta apertura.
Pared trasera
W
4,
REFRIGERADOR
Frente
I
Grosor del
z6calo o
saliente de la
mesada (Io
que sea
mayor)
adem6s de
cualquier
espacio
deseado
Lado
derecho
[]
%
C6MO UBICAR EL SOPORTE
DE PISO ANTI-VOLCADURAS
Coloque la plantilla de ubicaci6n del soporte
de piso anti-volcaduras (incluida en el kit anti-
volcaduras) sobre el piso contra la pared
trasera, dentro de W, alineada con la ubicaci6n
deseada del lado derecho del refrigerador
(vet Figura 1).
Figura 1 - Perspectiva general
de la instataci6n
2 orificios
en la pared
Piso- Hormig6n . -- Soporte
(2 orificios) k // de piso a
-_"--Piso- Madera \ \ _ _ instalar
(2orificios) _ I?1 I_1 . . .
Onfic,os
en la derecha
Soporte/_ __ X tpr_e%°dale'
be_en_lor _ _afo derecho )dgm_._teplant,ii a
refrigerador de ubicaci6n
[] Coloque el soporte de piso anti-volcaduras
sobre la plantilla de ubicaci6n con los orificios
de piso derechos alineados con los orificios
de piso indicados en la 16mina de plantilla,
aproximadamente 7½" desde el extremo
de la 16mina o el lado derecho del refrigerador.
r_ Sostenga en posici6n y utilice el soporte de
piso anti-volcaduras como una plantilla para
marcar los orificios en base a su configuraci6n
y tipo de construcci6n, como puede verse en el
Paso 3. Marque las ubicaciones de los orificios
con un 16piz, clavo o punz6n.
NOTA:
, Se REOUIEREutilizar pot Io menos 2 tornillos
para montar el soporte de piso (uno en carla
lado del soporte de piso anti-volcaduras).
Los dos deben encontrarse en la pared
o en el piso. La figura 2 indica todas las
configuraciones de montaje aceptables para
tornillos. Identifique los orificios de tornillos
en el soporte anti-volcaduras para su
configuraci6n.
