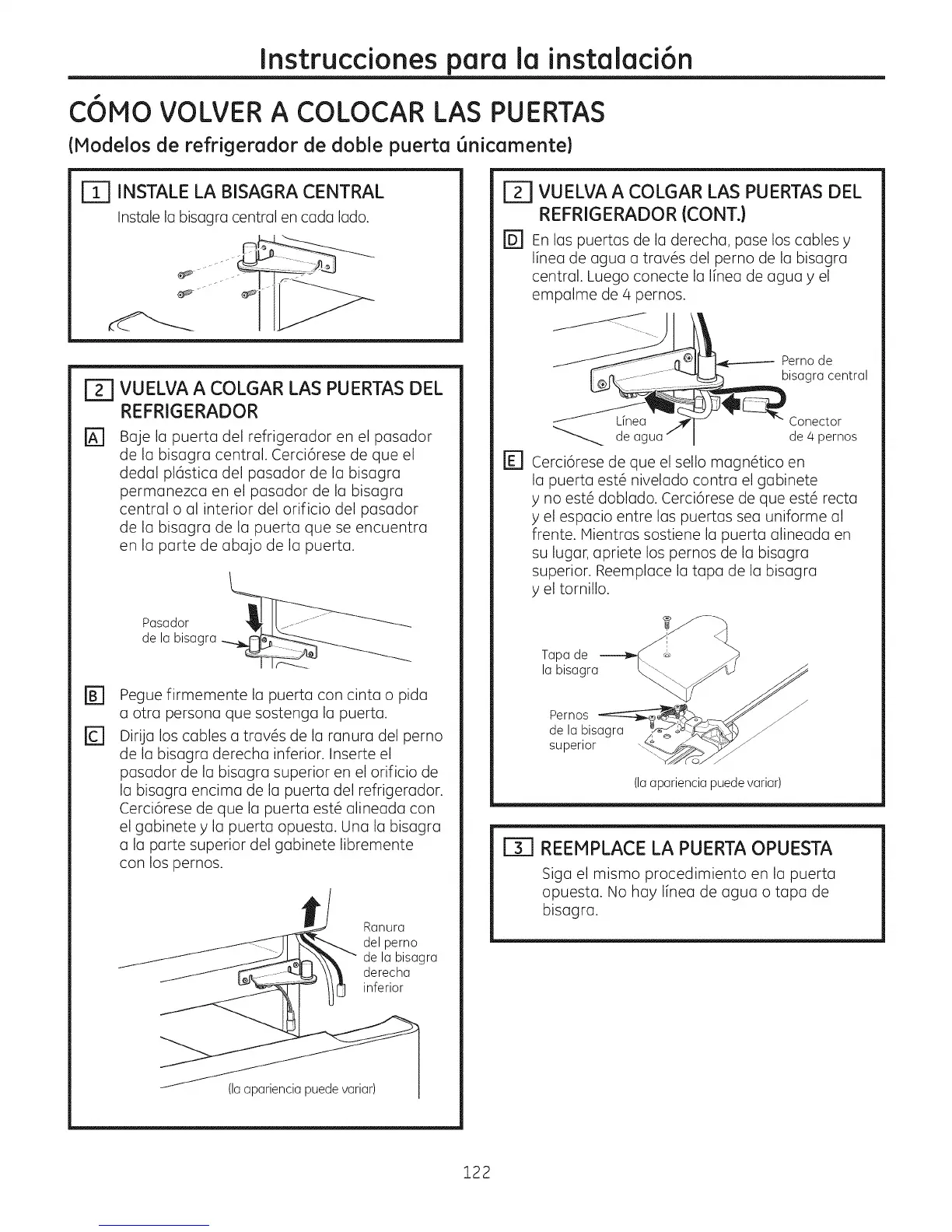

Instrucciones para la instalaci6n
COMO VOLVER A COLOCAR LAS PUERTAS
(Modelos de refrigerador de doble puerta 6nicamente)
F_ INSTALE LA BISAGRA CENTRAL
Instalela bisagra central en cada lado.
%
VUELVA A COLGAR LAS PUERTAS DEL
REFRIGERADOR
Baje la puerta del refrigerador en el pasador
de la bisagra central. Cerci6rese de que el
dedal pl6stica del pasador de la bisagra
permanezca en el pasador de la bisagra
central o al interior del orificio del pasador
de la bisagra de la puerta que se encuentra
en la parte de abajo de la puerta.
Pasador __.__.
de la bisagra
Pegue firmemente la puerta con cinta o pida
a otra persona que sostenga la puerta.
Dirija los cables a trav6s de la ranura del perno
de la bisagra derecha inferior. Inserte el
pasador de la bisagra superior en el orificio de
la bisagra encima de la puerta del refrigerador.
Cerci6rese de que la puerta est6 alineada con
el gabinete y la puerta opuesta. Una la bisagra
a la parte superior del gabinete libremente
con los pernos.
Ranura
del perno
de la bisagra
cterecha
inferior
(laaparienciapuedevariar)
F_ VUELVA A COLGAR LAS PUERTAS DEL
REFRIGERADOR (CONT.)
['0"1En las puertas de la derecha, pase los cables y
linea de agua a trav6s del perno de la bisagra
central. Luego conecte la linea de agua y el
empalme de 4 pernos.
Pernode
bisagracentral
[]
L[nea Conector
de agua de 4 pernos
Cerci6resede que el sello magn@ico en
la puerta est6 nivelado contra el gabinete
y no est6 doblado. Cerci6rese de que est6 recta
y el espacio entre las puertas sea uniforme al
frente. Mientras sostiene la puerta alineada en
su lugar, apriete los pemos de la bisagra
superior. Reemplace la tapa de la bisagra
y el tornillo.
,a a ra
Pernos
de la bisagra __._
s.per,or -_.__
(laapariencia puede variar)
[_ REEMPLACE LA PUERTA OPUESTA
Siga el mismo procedimiento en la puerta
opuesta. No hay linea de agua o tapa de
bisagra.
