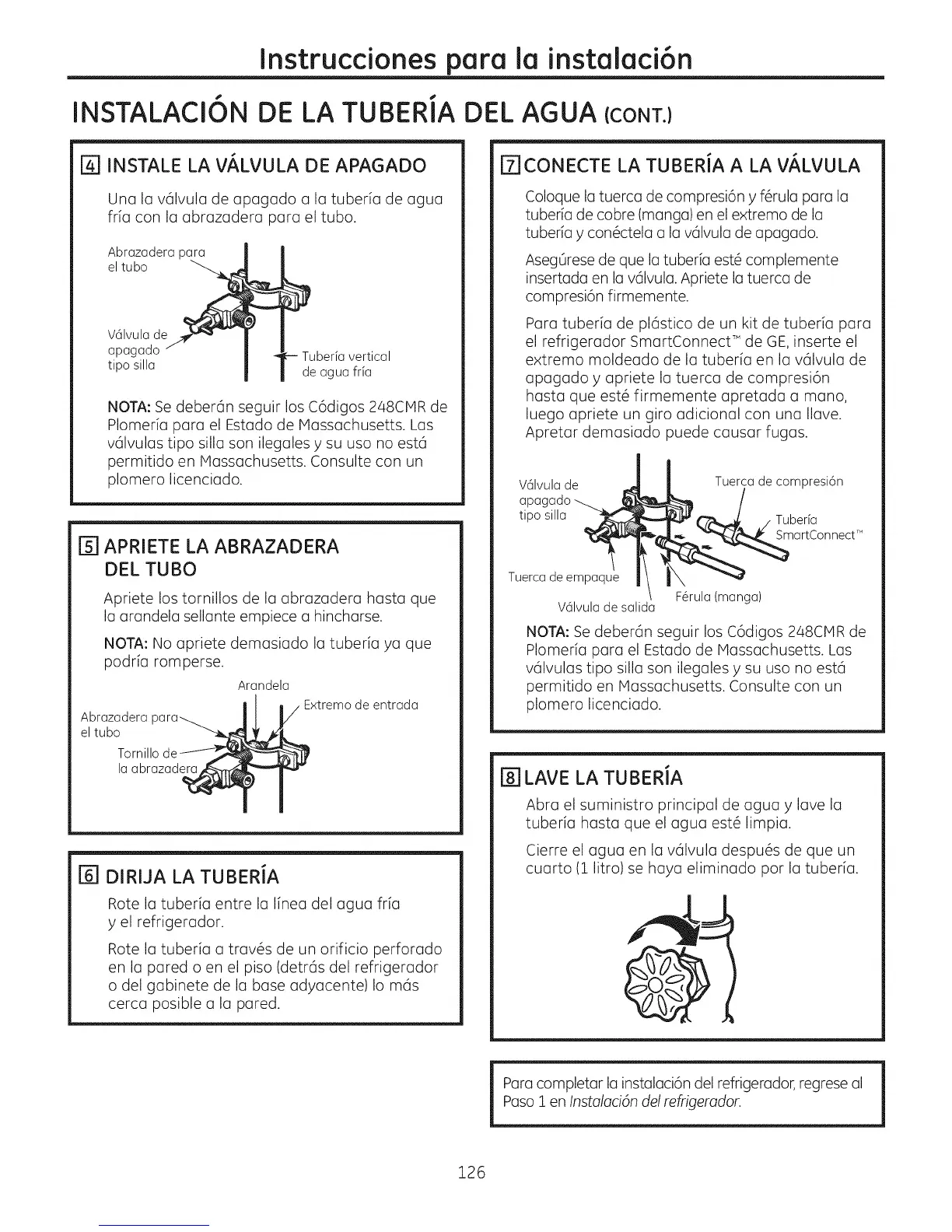

GE 21 - Page 126

Instrucciones para la instalaci6n
J J
INSTALACION DE LA TUBERIA DEL AGUA (CONT.)
[_] INSTALE LA V/_LVULA DE APAGADO
Una la v61vula de apagado a la tuberia de agua
fria con la abrazadera para el tubo.
Abrazaderapara
el tubo
V61vulade
apagado Tuberia vertical
tipo silla de agua fria
NOTA: Se deber6n seguir los C6digos 248CMR de
Plomerfa para el Estado de Massachusetts. Las
v61vulas tipo silla son ilegales y su uso no est6
permitido en Massachusetts. Consulte con un
plomero licenciado.
rsl APRIETE LA ABRAZADERA
DEL TUBO
Apriete los tornillos de la abrazadera hasta que
la arandela sellante empiece a hincharse.
NOTA: No apriete demasiado la tuberia ya que
podria romperse.
Aranctela
Abrazadera para_ V Extremo de entrada
el tubo "_
Tornillo de1--------_j_j
la abrazade_
[_] DIRIJA LA TUBERJA
Rote la tuberia entre la linea del agua fria
y el refrigerador.
Rote la tuberia a trav6s de un orificio perforado
en la pared o en el piso (detr6s del refrigerador
o del gabinete de la base adyacente)Io m6s
cerca posible a la pared.
[71CONECTE LA TUBERJA A LA V/_LVULA
Coloque la tuerca de compresi6n y f6rula para la
tuberia de cobre (manga) en el extremo de la
tuberfa y con6ctela a la v61vula de apagado.
Aseg@ese de que la tuberia est6 complemente
insertada en la v61vula. Apriete la tuerca de
compresi6n firmemente.
Para tuberia de pl6stico de un kit de tuberfa para
el refrigerador SmartConnect T"de GE, inserte el
extremo moldeado de la tuberia en la v61vula de
apagado y apriete la tuerca de compresi6n
basra que est6 firmemente apretada a mano,
luego apriete un giro adicional con una Ilave.
Apretar demasiado puede causar fugas.
V61vulade
apagado _,
tipo silla
Tuerca de empaque
V61vulade salida
2.
"¢
Tuerca de compresi6n
___J _nbe_con nect "
F@ula(manga)
NOTA: Se deber6n seguir los C6digos 248CMR de
Plomerfa para el Estado de Massachusetts. Las
v61vulas tipo silla son ilegales y su uso no est6
permitido en Massachusetts. Consulte con un
plomero licenciado.
[] LAVE LA TUBERJA
Abra el suministro principal de agua y lave la
tuberia hasta que el agua est6 limpia.
Cierre el agua en la v61vula despu6s de que un
cuarto (1 litro) se haya eliminado por la tuberia.
Paracompletar la instalaci6ndelrefrigerador,regreseal
Paso1en Instalaci6ndelrefrigerador.
126
