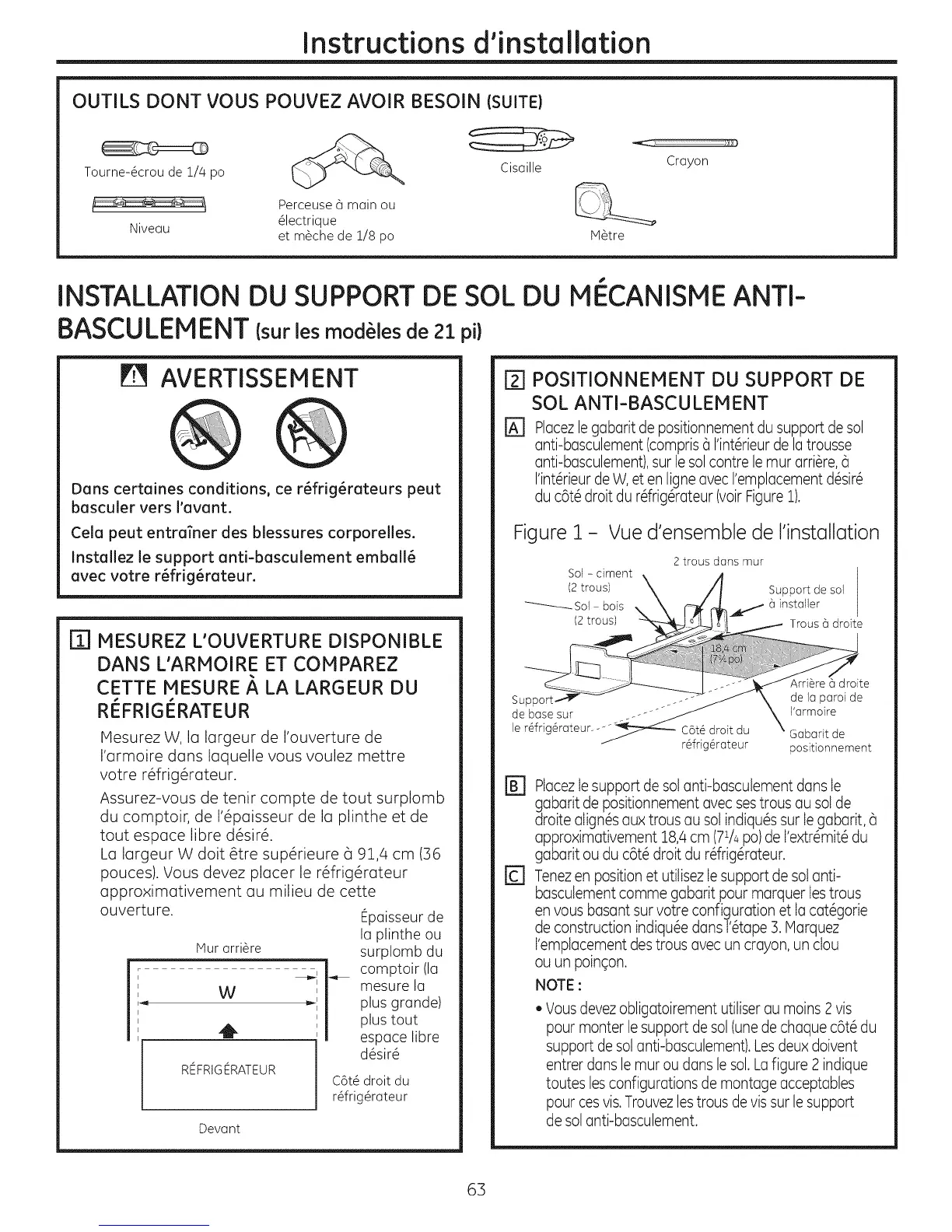

Instructions d'installation
OUTILS DONT VOUS POUVEZ AVOIR BESOIN {SUITE)
Tourne-_crou de !/4 po
Nivec]u
Perceuse (_ main ou
_lectrique
et m_che de 1/8 po
Cisaille
lq_tre
Crayon
INSTALLATION DU SUPPORT DE SOL DU MI CANISME ANTI-
BASCULEMENT Csurles mod@les de 21 pi)
AVERTISSEMENT
Dons certaines conditions, ce r_frig_rateurs peut
basculer vers I'avant.
Cela peut entraTner des blessures corporelles.
Installez le support anti-basculement emball_
avec votre r_frig_rateur.
m MESUREZ L'OUVERTURE DISPONIBLE
DANS L'ARMOIRE ET COMPAREZ
CETTE MESURE/i LA LARGEUR DU
RE_FRIGI_RATEUR
Plesurez W, la largeur de I'ouverture de
I'armoire dons laquelle vous voulez mettre
votre r@frig6rateur.
Assurez-vous de tenir compte de tout surplomb
du comptoir, de 1'6paisseur de la plinthe et de
tout espace libre d@sir@.
La largeur W dolt @tresup@rieure _]91,4 cm (36
pouces). Vous devez placer le r6frig6rateur
approximativement au milieu de cette
ouverture. Epaisseur de
Mur arri_re
W
REFRIGERATEUR
Devant
I
I
I
i
I
la plinthe ou
surplomb du
comptoir (la
mesure la
plus grande)
plus tout
espace libre
d6sir6
C6t_ droit du
r_frig_rateur
[] POSITIONNEMENT DU SUPPORT DE
SOL ANTI-BASCULEMENT
r_ Placezle gabarit de positionnement du support de sol
anti-basculement (compris a I'int&rieurde la trousse
anti-basculement), sur le sol contre lemur arri&re,a
I'int&rieurdeW, et en ligne avec I'emplacement d_sir_
du c6t_ droit du rdrig_rateur (voir Figure1).
Figure 1 - Vue d'ensemble de I'instc]llc]tion
2 trous dons mur
/
r6ffig6rateur positionnement
r_ PlacezIesupport de so!anti-basculement duns Ie
c_abaritde positionnement avec sestrous au so!de
roite align_saux trous au so! indiqu_s sur Ie gabarit, a
approximativement 18,4cm (7_-/4po)de I'extr_mit_ du
gabarit ou du c6t_ droit du rdrig_rateur.
r_ Tenezen position et utitisezIe support de so! anti-
basculement comme gabarit pour marquer Iestrous
en vous basant survotre configuration et Ia cat_gorie
de construction indiqu_e dans t'_tape 3.Marquez
I'emplace.mentdestrous avec un crayon, un clou
ou un pot%on.
NOTE :
, Vous devez obligatoirement utiliser au moins 2vis
pour monter le support de sol (unede chaque c6t_ du
support de solanti-basculement).Les deux doivent
entrer dons lemur ou duns le sol.Lafigure 2 indique
toutes les configurations de montage acceptables
pour cesvis.Trouvezlestrous de vis sur le support
de sol anti-basculement.
63
