Instructions d'installation

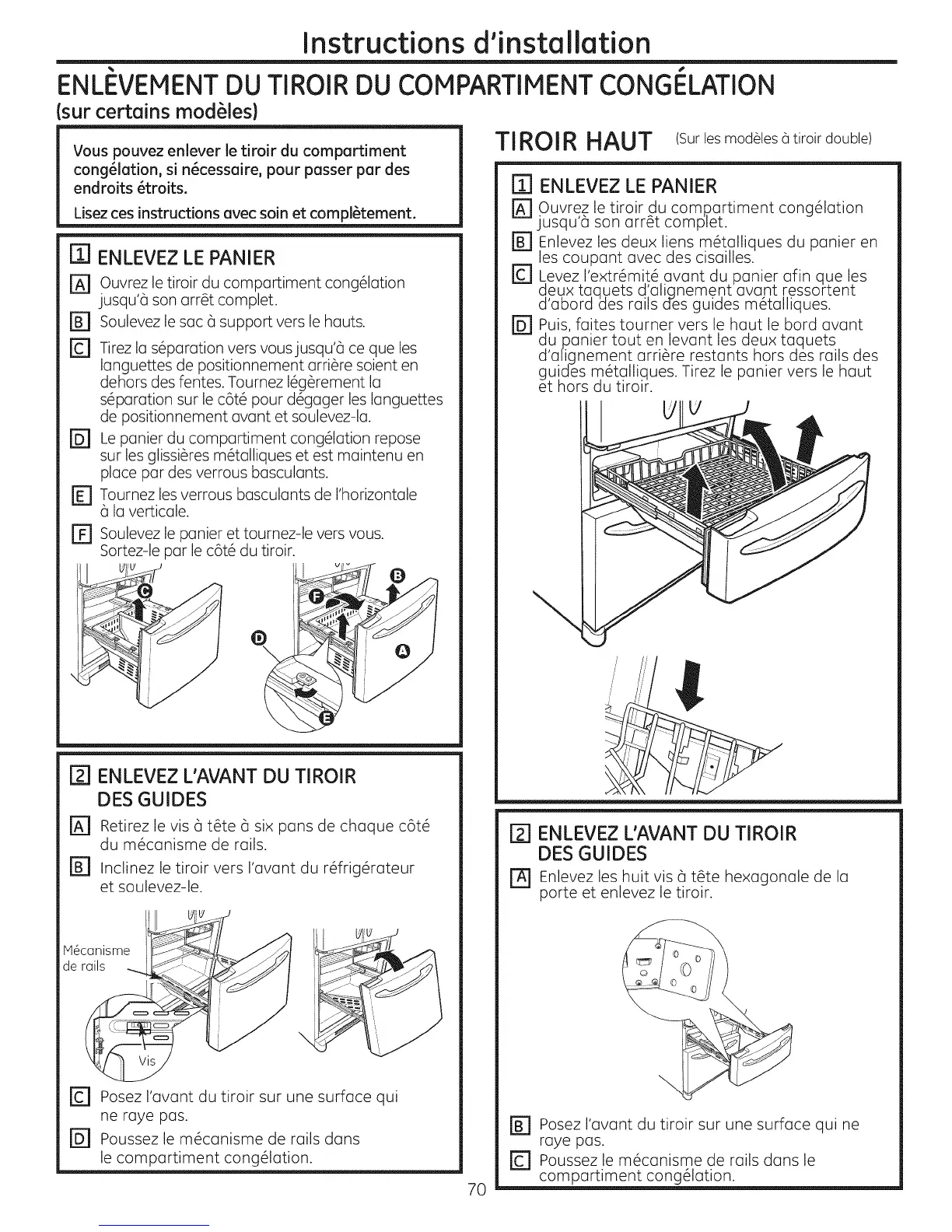

ENLEVEMENT DU TIROIRDU COMPARTIMENT CONGELATION
surcertaJns modules)
Vous pouvez enlever le tiroir du compartiment
cong_lation, si n_cessaire, pour passer par des
endroits _troits.
Lisez ces instructions avec soin et compl_tement.
ENLEVEZ LE PANIER
@
E]
@
Ouvrez le tiroir du compartiment cong61ation
jusqu'6 son arr_t complet.
Soulevez le sac 6 support vers le hauts.
Tirezla s#paration vers vousjusqu'6 ce que les
languettes de positionnement arri@resoient en
dehors desfentes. Tournez16g@ementla
s6paration sur lec6t6 pour d6gager leslanguettes
de positionnement avant et soulevez-la.
Lepanier du compartiment cong61ationrepose
sur les glissi@esm6talliques et est maintenu en
place par desverrous basculants.
Tournezlesverrous basculants de I'horizontale
6 la verticale.
Soulevez le panier et tournez-le vers vous.
Sortez-le par le c6t6 du tiroir.
ITI ENLEVEZ L'AVANT DU TIROIR
DES GUIDES
r_ Retirez levis 6 t@te 6 six pans de chaque c6t6
du m@canisme de rails.
r_ Inclinez le tiroir vers I'avant du r6frig@rateur
et soulevez-le.
M@canisme
de rails
\
r_ posez I'avant du tiroir sur une surface qui
meraye pas.
r_ poussez le m6canisme de rails dans
le compartiment cong61ation.
TIROIR HAUT (Surlesmod@les6 tiroir double)
r_ ENLEVEZ LE PANIER
[_ Ouvrez le tiroir du com,partiment cong61ation
jusqu'6 son arr_t complet.
r_ ,Enlevez les deux liens m6talliques du panier en
les coupant avec des cisailles.
r_ Levez I'extr6mi.t6.avant du panier afin que les
deuxtqquets dlalignement avant ressortent
a'aDora aes rai_s aes guiaes me_auiques.
r_ puis, faites tourner vers le haut le bord avant
du panier tout en levant les deux taquets
d'alignement arri_re restants hors des rails des
guides m6talliques. Tirez le panier vers le haut
et hors du tiroir.
V
7O
ITI ENLEVEZ L'AVANT DU TIROIR
DES GUIDES
FA'] Enlevez les huit vis 6 t_te he×agonale de la
porte et enlevez le tiroir.
r_ posez I'avant du tiroir sur une surface qui ne
raye pas.
r_ poussez le m6canisme de rails clans le
compartiment cong61ation.
