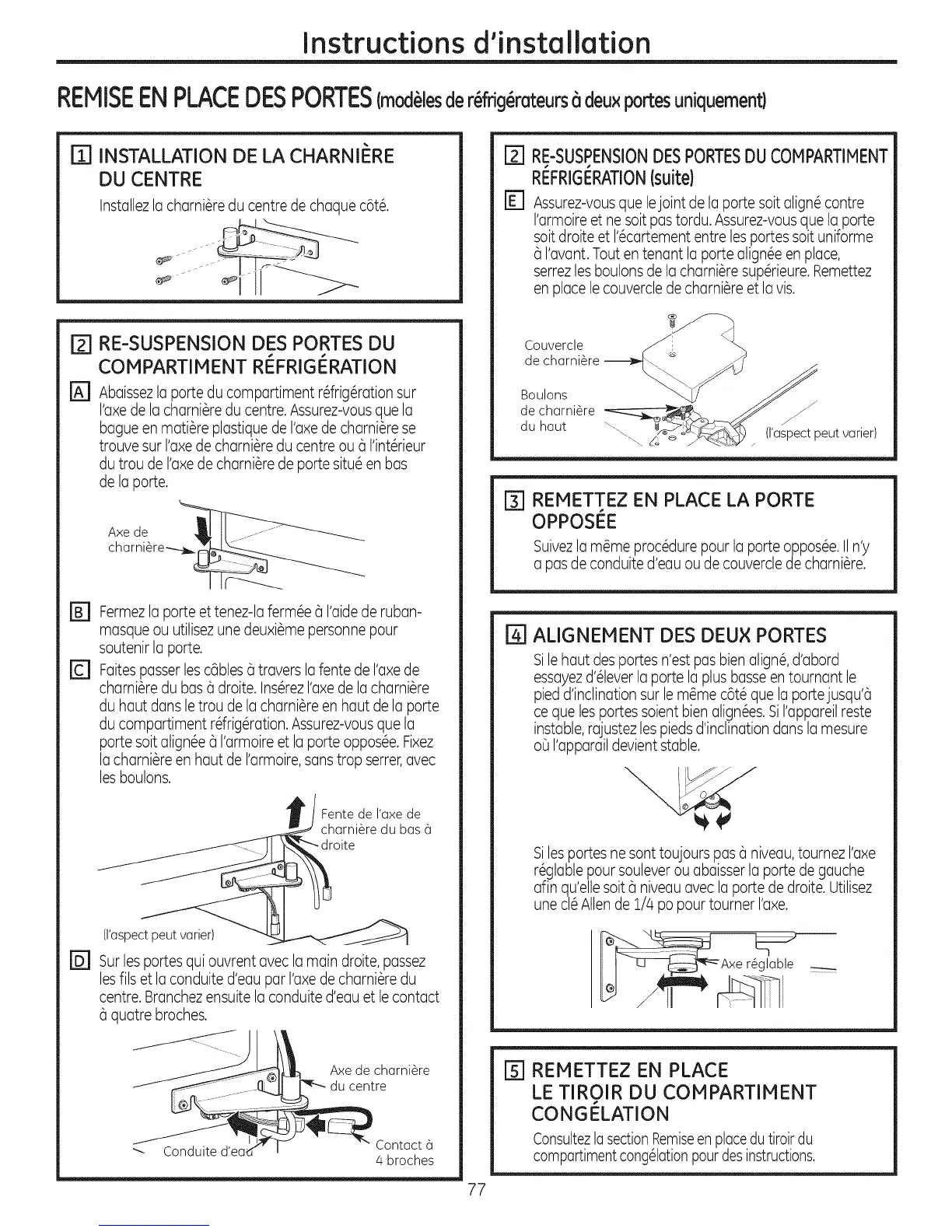

Instructions d'installation
REHISEENPLACEDESPORTES(modUlesder_frig_rateurs6 deu×portesuniquement)
r[1 INSTALLATION DE LA CHARNII_RE
DU CENTRE
Installezla chami@edu centre de chaque c&t_.
I11
gl
E1
RE-SUSPENSION DES PORTES DU
COPIPARTIMENT RE_FRIGI_RATION
Abaissezla porte du compartiment rdrig@ation sur
I'axede la charni&redu centre. Assurez-vousque la
bague en mati@e plastique de I'axede charni&re se
trouve sur I'axede charni@edu centre ou a I'int@ieur
du trou de I'axede charni@ede porte situ_ en has
de la porte.
Fermezla porte et tenez-la ferm_e a I'aidede ruban-
masque ou utilisezune deuxi_me personne pour
soutenir la porte.
Faitespasserles cablesa travers lafente de I'axede
charni@edu bas a droite. Ins&rezI'axede la charni@e
du haut dans letrou de la charni@een haut de la porte
du compartiment rdrig@ation. Assurez-vousque la
porte soit align@ a I'armoireet la porte oppos@. Fixez
la charni@e en haut de I'armoire,sanstrop serrer,avec
lesboulons.
Fente de I'axe de
charni@e du bas (_
(l'aspect peut varier)
FD'I sur les portes qui ouvrent avec la main droite, passez
lesills et la conduite d'eau par I'axede charni@e du
centre.Branchezensuite la conduite d'eau et le contact
a quatre broches.
Axe de charni@e
du centre
Conduite Contact (_
/4broches
RE-SUSPENSIONDESPORTESDUCOHPARTIHENT
RI_FRIGI_RATION(suite)
Assurez-vousque lejoint de la porte soit align_ contre
I'armoireet ne soit pas tordu. Assurez-vousque la porte
soit droite et I'_cartement entre lesportes soit uniforme
a I'avant.Tout en tenant la porte align_e en place,
serrezles boulons de la charni@esup@ieure.Remettez
en place lecouvercle de charni&re et lavis.
Couvercle
de charni@e
Boulons
J
de charni@e j
J
du haut "-..
(l'aspect peut varier)
I'_ REMETTEZ EN PLACE LA PORTE
OPPOSITE
Suivezlam@meprocedurepourlaporteoppos_e.IIn'y
apasde conduited'eauoudecouverclede charni_re.
I_1 ALIGNEHENT DES DEU× PORTES
Silehaut des portes n'estpas bien align@,d'abord
essayezd'@leverla porte la plusbasseen tournant le
pied d'inclination sur le m@mec6t_ que la portejusqu'a
ceque les portes soient bien align@es.SiI'appareilreste
instable,rajustezlespieds d'inclination dans la mesure
oOI'apparail devient stable.
Siles portes ne sont toujours pasa niveau,tournez I'axe
r@glablepour soulever ou abaisser la porte de gauche
afin qu'ellesoit a niveau avec la porte de droite. Utilisez
une cl@Allen de 1//4po pour tourner I'axe.
Axe r@_
I'_ REIETTEZ EN PLACE
LE TIROIR DU COHPARTIIqENT
CONGELATION
Consultezla sectionRemiseenplacedu tiroir du
compartimentcong@lationpourdes instructions.
77
