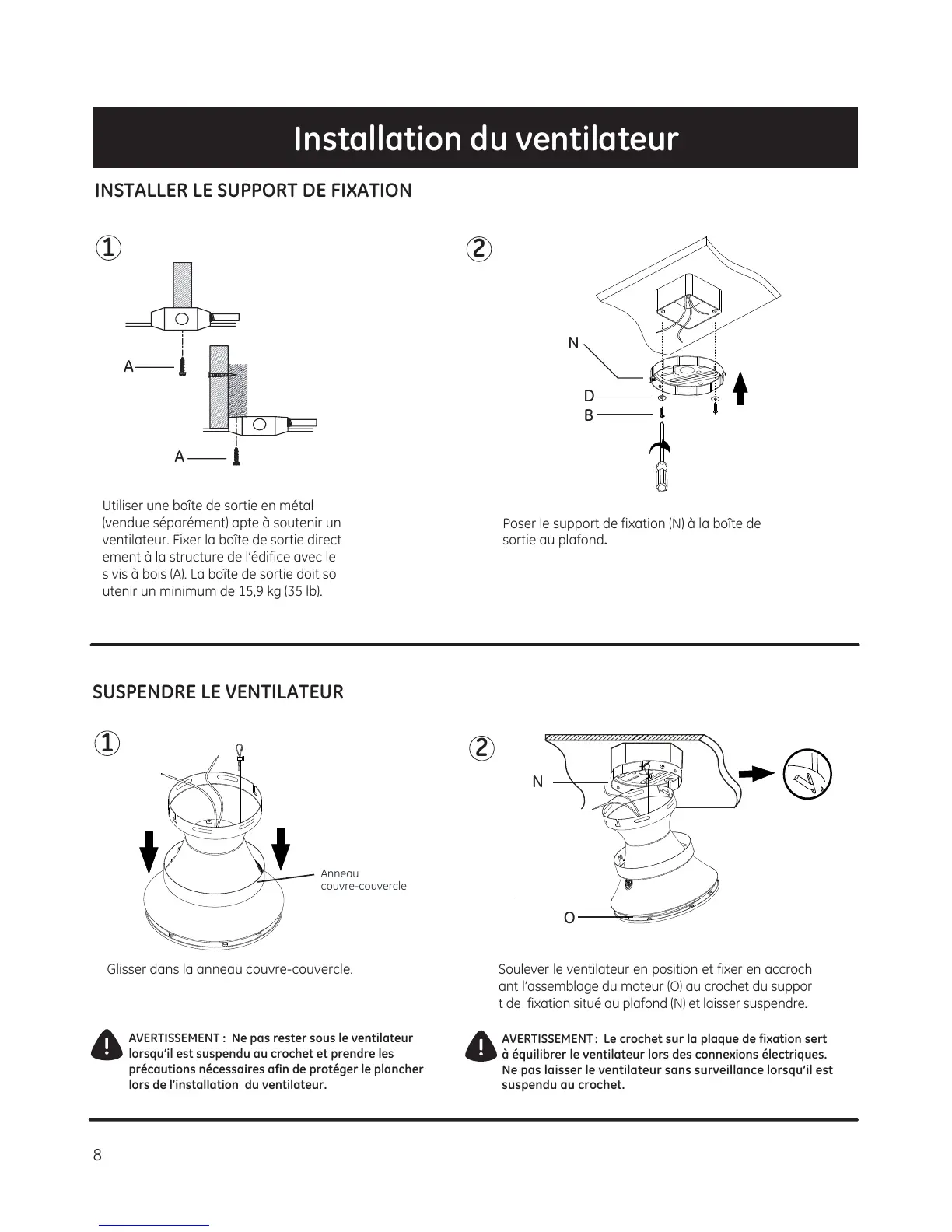

GE 21823 - Installation du Ventilateur

8
A
A
N
D
B
N
O
Utiliser une boîte de sortie en métal
(vendue séparément) apte à soutenir un
ventilateur. Fixer la boîte de sortie direct
ement à la structure de l’édifice avec le
s vis à bois (A). La boîte de sortie doit so
utenir un minimum de 15,9 kg (35 lb).
Poser le support de fixation (N) à la boîte de
sortie au plafond.
INSTALLER LE SUPPORT DE FIXATION
SUSPENDRE LE VENTILATEUR
AVERTISSEMENT : Le crochet sur la plaque de fixation sert
à équilibrer le ventilateur lors des connexions électriques.
Ne pas laisser le ventilateur sans surveillance lorsqu’il est
suspendu au crochet.
AVERTISSEMENT : Ne pas rester sous le ventilateur
lorsqu’il est suspendu au crochet et prendre les
précautions nécessaires afin de protéger le plancher
lors de l’installation du ventilateur.
Soulever le ventilateur en position et fixer en accroch
ant l’assemblage du moteur (O) au crochet du suppor
t de fixation situé au plafond (N) et laisser suspendre.
Installation du ventilateur
Glisser dans la anneau couvre-couvercle.
Anneau
couvre-couvercle
1
2
1
2
