10
FIXER LES PALES DU VENTILATEUR

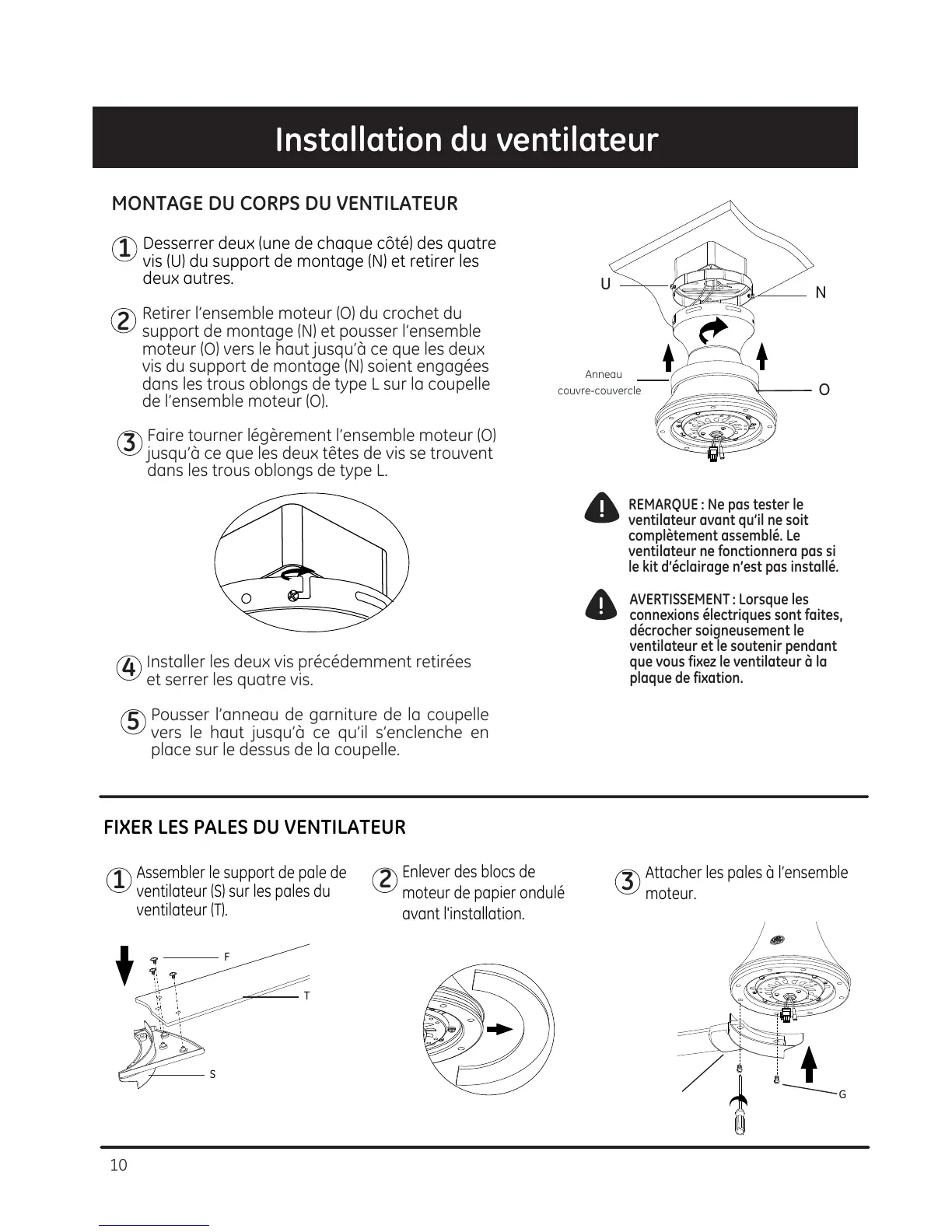

Installation du ventilateur
N
O
U
Anneau
couvre-couvercle
Retirer l’ensemble moteur (O) du crochet du
support de montage (N) et pousser l’ensemble
moteur (O) vers le haut jusqu’à ce que les deux
vis du support de montage (N) soient engagées
dans les trous oblongs de type L sur la coupelle
de l’ensemble moteur (O).
MONTAGE DU CORPS DU VENTILATEUR
Desserrer deux (une de chaque côté) des quatre
vis (U) du support de montage (N) et retirer les
deux autres.
Faire tourner légèrement l’ensemble moteur (O)
jusqu’à ce que les deux têtes de vis se trouvent
dans les trous oblongs de type L.
1
2
3
REMARQUE : Ne pas tester le
ventilateur avant qu’il ne soit
complètement assemblé. Le
ventilateur ne fonctionnera pas si
le kit d’éclairage n’est pas installé.
Installer les deux vis précédemment retirées
et serrer les quatre vis.
Pousser l’anneau de garniture de la coupelle
vers le haut jusqu’à ce qu’il s’enclenche en
place sur le dessus de la coupelle.
4
5
T
F
S
Assembler le support de pale de
ventilateur (S) sur les pales du
ventilateur (T).
Attacher les pales à l’ensemble
moteur.
G
1
2
Enlever des blocs de
moteur de papier ondulé
avant l'installation.
3
AVERTISSEMENT : Lorsque les
connexions électriques sont faites,
décrocher soigneusement le
ventilateur et le soutenir pendant
que vous fixez le ventilateur à la
plaque de fixation.
