GE ADT521PGFBS Installation Instructions

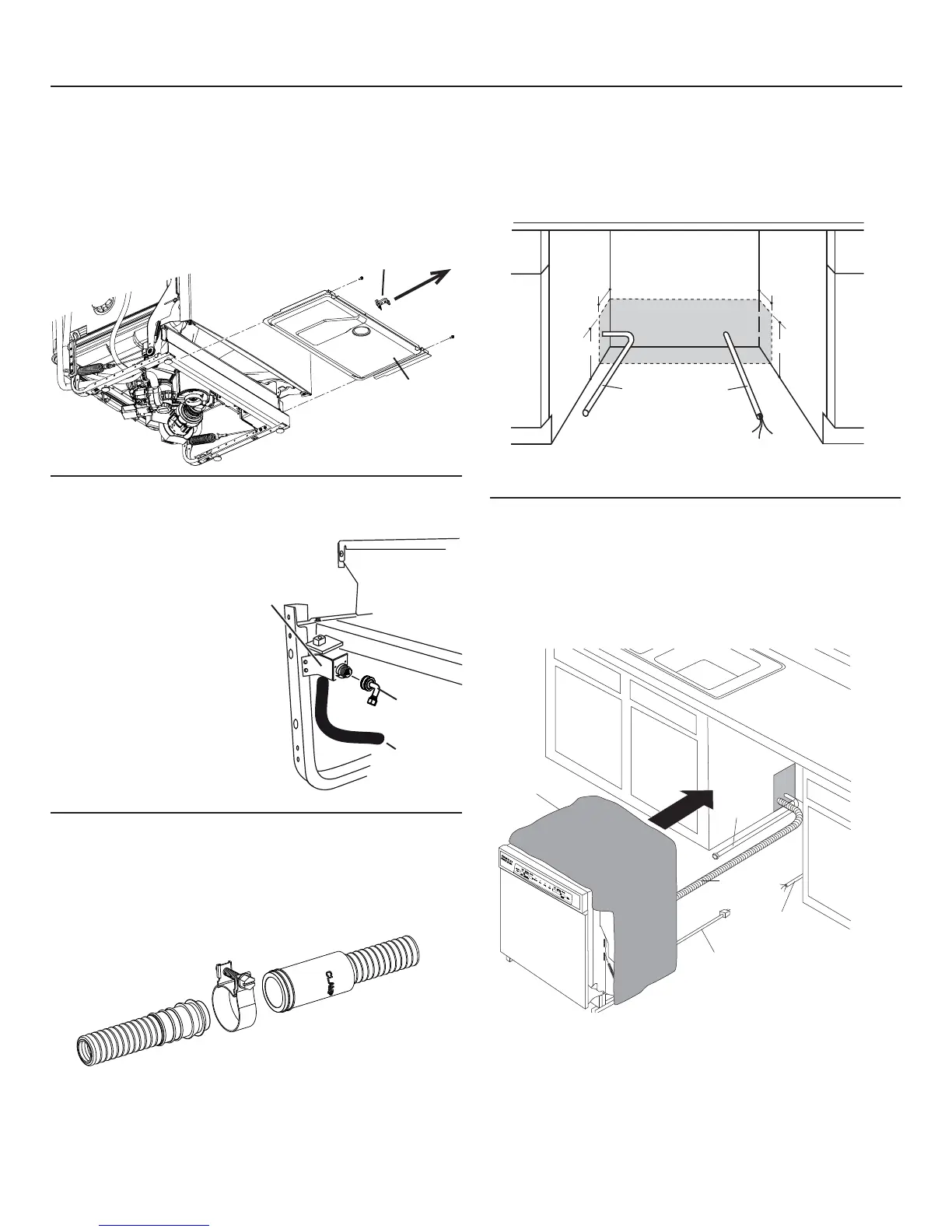

PASO 8: INSTALE LA MANGUERA DE
DESAGÜE AL BUCLE DE DESAGÜE
Conecte el extremo del bucle de desagüe a la manguera de
desagüe usando una abrazadera de tornillo, como se muestra
en la figura.
PASO 7: INSTALE UN CODO DE 90º
• Enrosque un codo de 90º
en la válvula de agua.
• No ajuste el codo en
exceso. El soporte de
la válvula de agua se
podría inclinar o el
accesorio de la válvula
de agua se podría romper.
• Posicione el extremo del
codo de modo que mire
hacia la parte trasera del
lavavajillas.
PASO 6: RETIRE LA PROTECCIÓN DEL PISO
(en algunos modelos)
• Retire el sensor de goteos (en algunos modelos). Retire el
tornillo del sensor de pérdidas en el frente de la Protección del
Piso con un destornillador de ¼”.
• Retire los 2 tornillos.
• Gire la protección del piso hacia afuera y levante la misma de
las lengüetas de montaje.
• Deje a un costado para uso en el Paso 22.
Instalación del Lavavajillas
7
Figura N
PASO 10: INSTALE LA MANGUERA DE
DESAGÜE A TRAVÉS DEL GABINETE
• Posicione el lavavajillas frente a la abertura del gabinete.
Inserte la manguera de desagüe en el agujero lateral del
gabinete. Si se usa un cable de corriente, guie el extremo a
través de un agujero separado.
PASO 9: POSICIONE LA LÍNEA DE AGUA Y
EL CABLEADO DE LA CASA
• Posicione la línea de suministro de agua y el cableado de la casa
sobrel piso de la abertura, a fin de evitar interferencias con la
base del lavavajillas y los componentes debajo del mismo.
Consejo: Evite llamadas innecesarias al servicio técnico con
relación al llenado, desagüe o ruidos.
Posicione las tuberías de los servicios de modo que no
interfieran con nada debajo o detrás del lavavajillas.
Figura M
Soporte de
la válvula de
agua
Codo de 90º
Manguera
de llenado
Frente del lavavajillas
Floor Protect
NOTA: El bucle alto de desagüe sobre el costado de la
cañería fue diseñado para un mejor rendimiento del lavado.
No lo retire del lateral de la tubería.
Figura L
Sensor de goteo
Protección
del piso
Figura O
Water
Line
House
Wiring
4"
4"
6"
6"
Línea
de
agua
Cableado
de la casa
Figura P
Manta
aislante
Longitud máxima de la
manguera de desagüe de 15’
Línea de
agua
Cableado
de la casa
Cable de corriente
(si se usa)
Manguera
de
desagüe

GE ADT521PGFBS Specifications

General

Style	built-in dishwashers
Color	black
Control Type	electronic
Delay Start	yes
Child Lock	yes
Load Sensor	yes
Number of Racks	2
Water Filter	yes
Food Disposer	yes
Sanitize Settings	yes
Annual Energy Consumption	275 kilowatt hours
Voltage	120 volts
Current	7.1 amperes

Weight and Dimensions

Depth	24 inches
