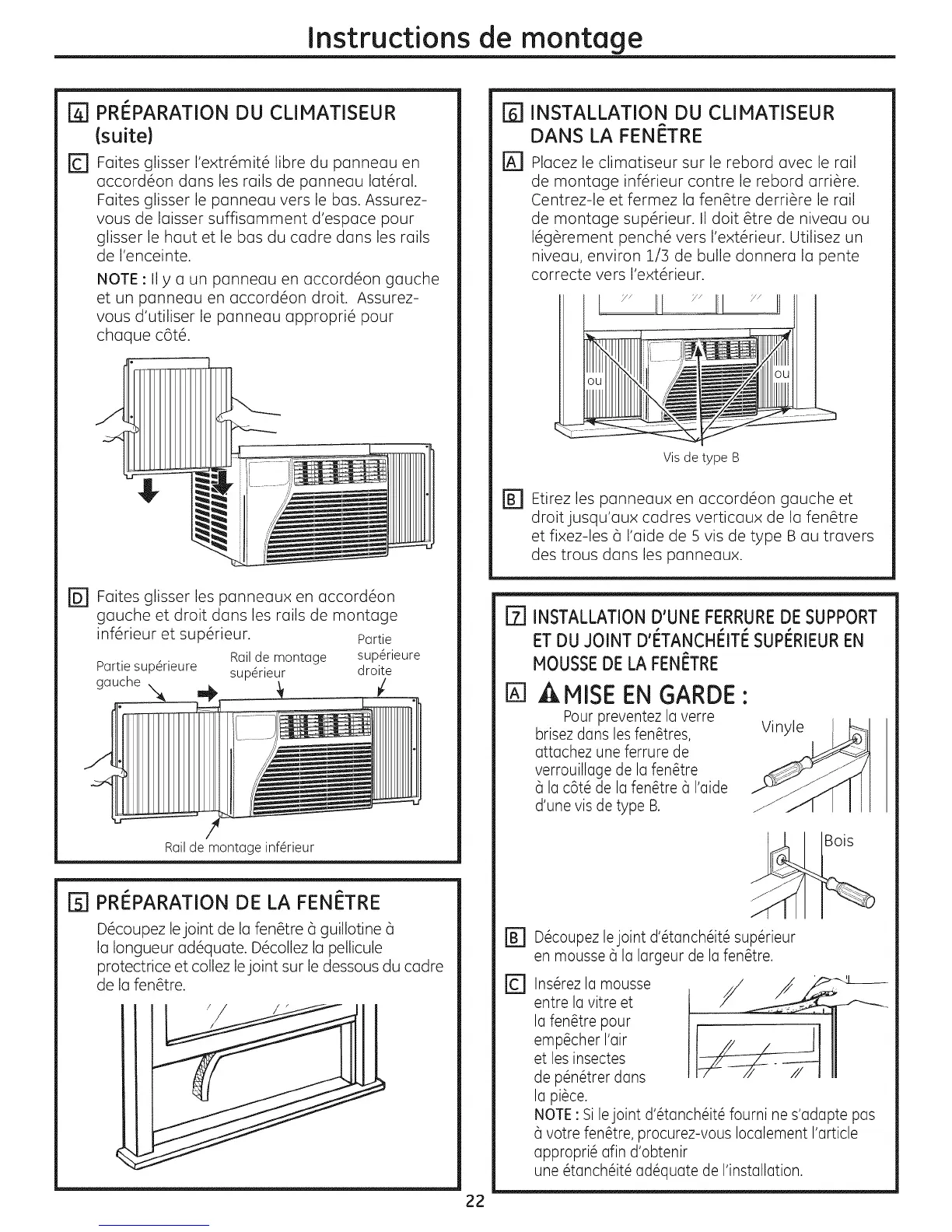

Instructions de montage
[] PRI_PARATION DU CLIMATISEUR
(suite)
[] Faites glisser I'extr6mit6 libre du panneau en
accord6on dans les rails de panneau lat@al.
Faites glisser le panneau vers le bas. Assurez-
vous de laisser suffisamment d'espace pour
glisser le haut et le bas du cadre dans les rails
de I'enceinte.
NOTE : II y a un panneau en accord6on gauche
et un panneau en accord6on droit. Assurez-
vous d'utiliser le panneau appropri6 pour
chaque c6t&
[] Faites glisser les panneaux en accord6on
gauche et droit clans les rails de montage
inf6rieur et sup@ieur, partie
Railde montage sup@ieure
Partiesup@ieure sup@ieur droite
gauche ,_
Railde montage inf@ieur
[_ PRI_PARATION DE LA FENETRE
D6coupez lejoint de la fen@re 6 guillotine 8
la Iongueur ad@quate. D6collez la pellicule
protectrice et collez lejoint sur le dessous du cadre
de la fen@tre.
22
INSTALLATION DU CLIMATISEUR
DANS LA FENETRE
Placez le climatiseur sur le rebord avec le rail
de montage inf@ieur contre le rebord arri@e.
Centrez-le et fermez la fen@trederri@e le rail
de montage sup@ieur. IIdoit @trede niveau ou
16g@ementpench@vers I'ext@ieur. Utilisez un
niveau, environ 1/3 de bulle donnera la pente
correcte vers I'ext@ieur.
Vis de type B
Etirez les panneaux en accord@on gauche et
droitjusqu'aux cadres verticaux de la fen@tre
et fixez-les 8 I'aide de 5 vis de type B au travers
des trous clans les panneaux.
[Z] INSTALLATION D°UNE FERRURE DE SUPPORT
ET DU JOINT D'I_TANCHI_ITI_ SUPI_RIEUR EN
MOUSSE DE LA FENETRE
B] AMISE EN GARDE :
Pour preventez la verre
brisez dans lesfen@tres, Vinyle
attachez une ferrure de
verrouillage de la fen_tre
a la c6t@de la fen@trea I'aide
d'une vis de type B.
Bois
D@coupezle joint d'_tanch@it@sup@ieur
en mousse a la largeur de la fen@re.
Ins_rez la mousse
entre la vitre et
la fen@re pour
emp@cherI'air
et les insectes
de p@n@rerdans
la pi@ce.
NOTE:Silejoint d'_tanch@it@fourni nes'adaptepas
a votre fen@tre,procurez-vousIocalementI'article
appropri@afin d'obtenir
une@tanch@it@ad@uate de I'installation.
