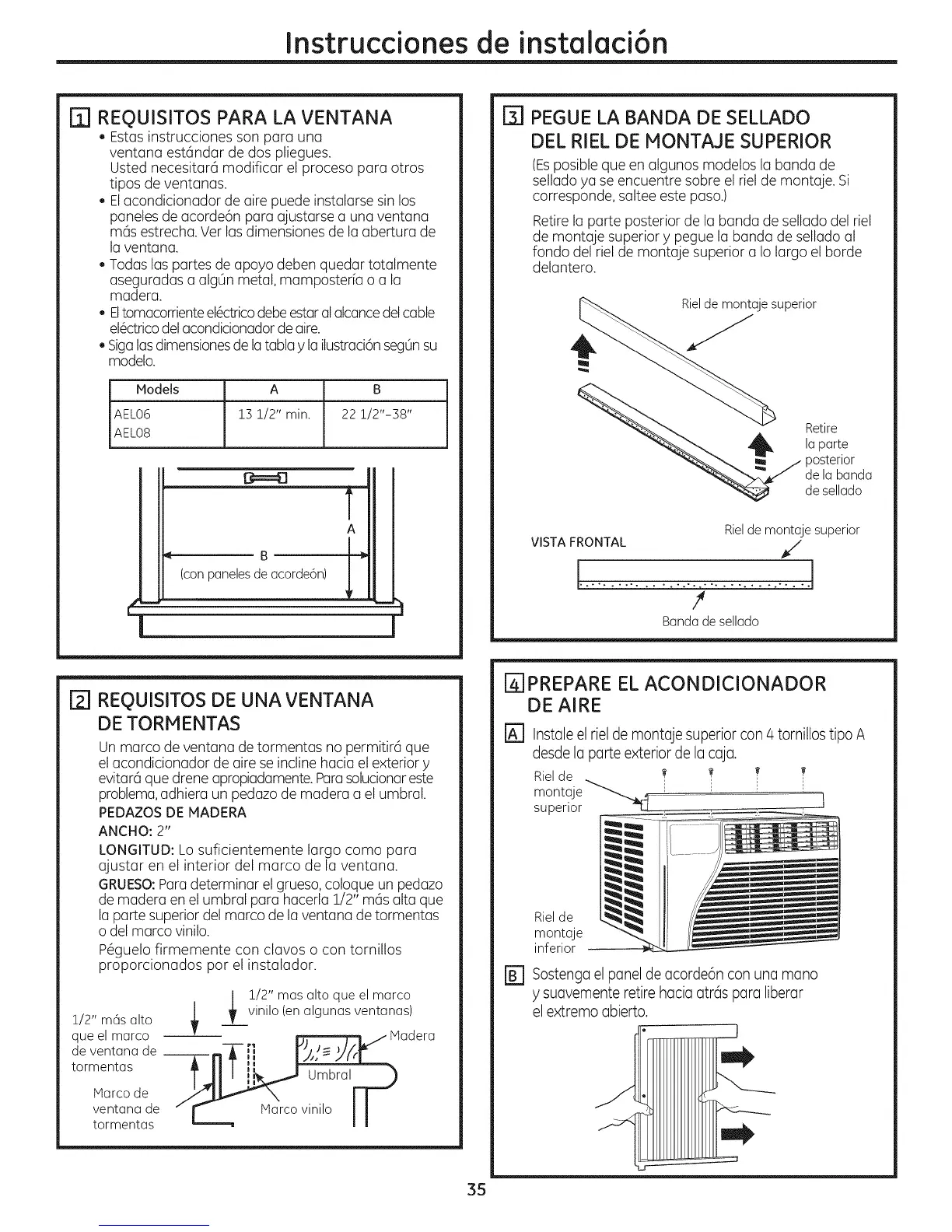

Instruccionesde instalaci6n
_] REQUISITOS PARA LA VENTANA
. Estas instrucciones son para una
ventana est6ndar de dos pliegues.
Usted necesitar6 modificar el proceso para otros
tipos de ventanas.
, Elacondicionador de aire puede instalarse sin los
panelesde acorde6n para ajustarse a una ventana
m6s estrecha. Ver lasdimensiones de la abertura de
laventana.
. Todas laspartes de apoyo deben quedar totalmente
aseguradas a alg6n metal, mamposteria o a la
madera.
Eltomacorrienteel@ctricodebeestaral alcancedelcable
el6ctricodelacondicionadorde aire.
Sigalasdimensionesde latabla y lailustraci6nseg6n su
modelo.
Models A B
AEL06 13 1/2" min. 22 1/2"-38"
AEL08
I:1==4]
_B
(con paneles de acorde6n)
T-
A
,r
-i J
F_ PEGUE LA BANDA DE SELLADO
DEL RIEL DE MONTAJE SUPERIOR
(Esposible queen algunos modelos la banda de
selladoya se encuentre sobre el riel de montaje. Si
corresponde, saltee este paso.)
Retire la parte posterior de la banda de sellado del riel
de montaje superior y pegue la banda de sellado al
fondo del riel de montaje superior a Io largo el borde
delantero.
Rieldemontajesuperior
_ etire
la parte
posterior
dela banda
desellado
VISTA FRONTAL
Rieldemontajesuperior
/
!
Bandadesellado
I-_ REQUISITOS DE UNA VENTANA
DE TORM ENTAS
Unmarco de ventana de tormentas no permitir6 que
el acondicionador de aire seincline hacia el exterior y
evitar6 que drene apropiadamente.Parasolucionareste
problema,adhiera un pedazode madera a el umbral.
PEDAZOSDE MADERA
ANCHO: 2"
LONGITUD: Lo suficientemente largo como para
ajustar en el interior del marco de la ventana.
GRUESO:Paradeterminar el grueso, coloque un pedazo
de madera en el umbral para hacerla 1/2" m6s alta que
la parte superior del marco de laventana de tormentas
o del marco vinilo.
P_guelo firmemente con clavos o con tornillos
proporcionados por el instalador.
1/2" m6s alto
que el marco
de ventana de __
tormentas
Marco de
ventana de
tormentas
1/2" mas alto queel marco
vinilo(enalgunasventanas)
, _/1 Madera
Umbralri _
" _ Marcovinilo I!
[a-IPREPARE EL ACONDICIONADOR
DEAIRE
[] Instale el riel de montaje superior con 4 tornillos tipo A
desdela parte exterior de la caja.
Rielde _ _" I' 1'
montaje _.._._ ._rl _ _ i
superior u _-_
Riel de
montaje
inferior
[] Sostengael panel de acorde6n con una mano
y suavemente retirehacia atr6s para liberar
el extremo abierto.
