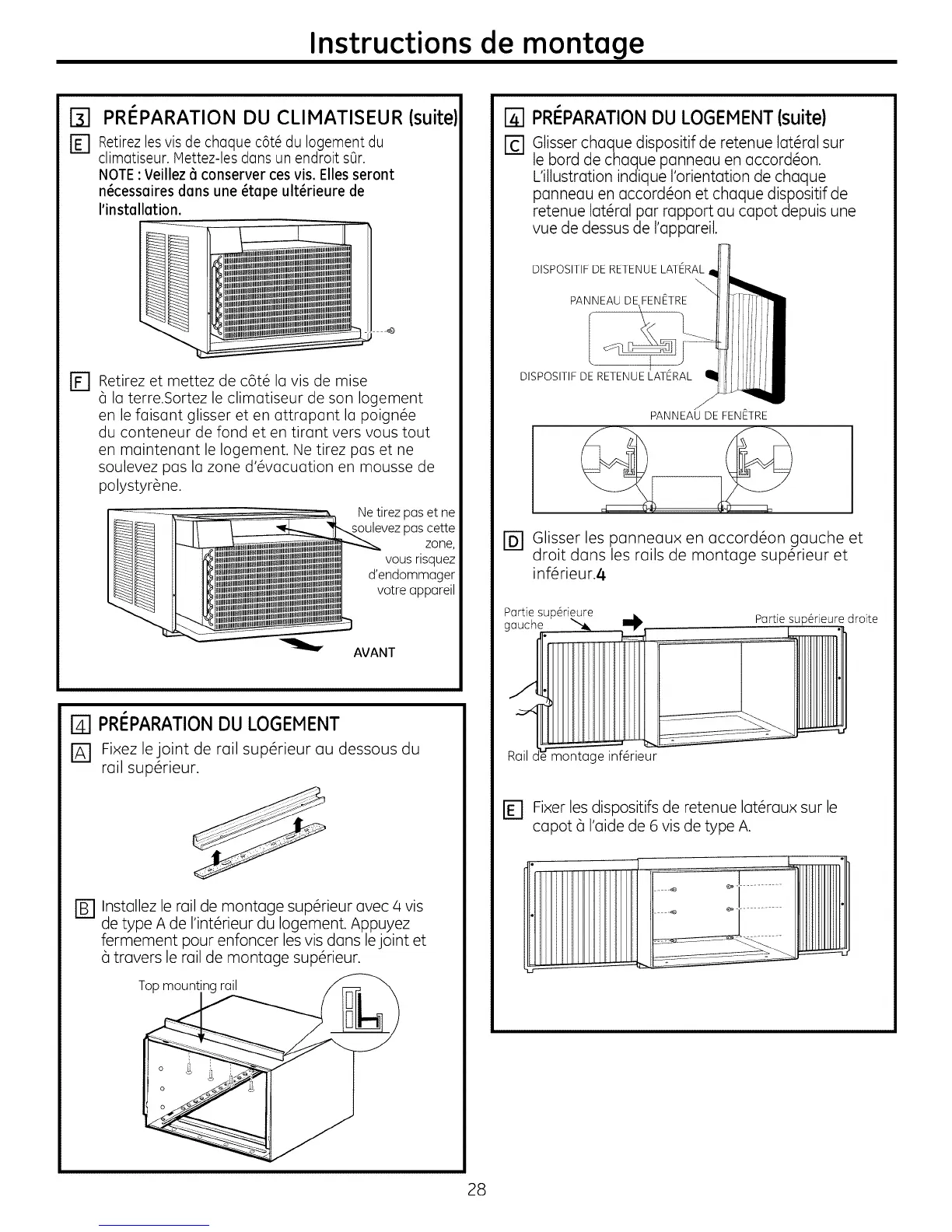

Instructions de montage
%
PRI_PARATION DU CLIMATISEUR (suite)
Retirezlesvis de chaque c6t@du Iogement du
climatiseur. IVlettez-lesdans un endroit sOr.
NOTE: Veillez_ conserver ces vis. Elles seront
n_cessaires dans une _tape ult_rieure de
I'installation.
E]
Retirez et mettez de c6t# la vis de mise
lu terre.Sortez le climatiseur de son Iogement
en le faisant glisser et en uttrapunt lu poign_e
du conteneur de fond et en tirant vers vous tout
en maintenant le Iogement. Ne tirez pas et ne
soulevez pas la zone d'#vacuation en mousse de
polystyrene.
Netirez pus et ne
;oulevezpus cette
zone,
vous risquez
d'endommuger
votre uppureil
AVANT
PREPARATION DU LOGEMENT
r_ Fixez lejoint de rail sup#rieur au dessous du
rail sup#rieur.
[] Installez le rail de montage sup#rieur avec 4 vis
de type A de I'int#rieur du Iogement Appuyez
fermement pour enfoncer les vis dans lejoint et
travers le rail de montage sup#rieur.
[]
@
@
PRI_PARATIONDU LOGEMENT(suite)
Glisser chaque dispositif de retenue lat#ral sur
le bard de chaque panneau en accord#on.
L'illustration indique I'orientation de chaque
panneau en accord#on et chaque dispositif de
retenue lat#ral par rapport au capot depuis une
vue de dessus de I'appareil.
DISPOSITIF DE RETENUE LATERAL
-.\
PANNEAU DE FENETRE
DISPOSITIF DE RETENUE LATERAL
PANNEAU DE FENETRE
Glisser les panneaux en accord#on gauche et
droit dans les rails de montage sup#rieur et
inf#rieur.4
Partie sup@ieure droite
rE] Fixer les dispositifs de retenue lat#raux sur le
capot (_I'aide de 6 vis de type A.
28
