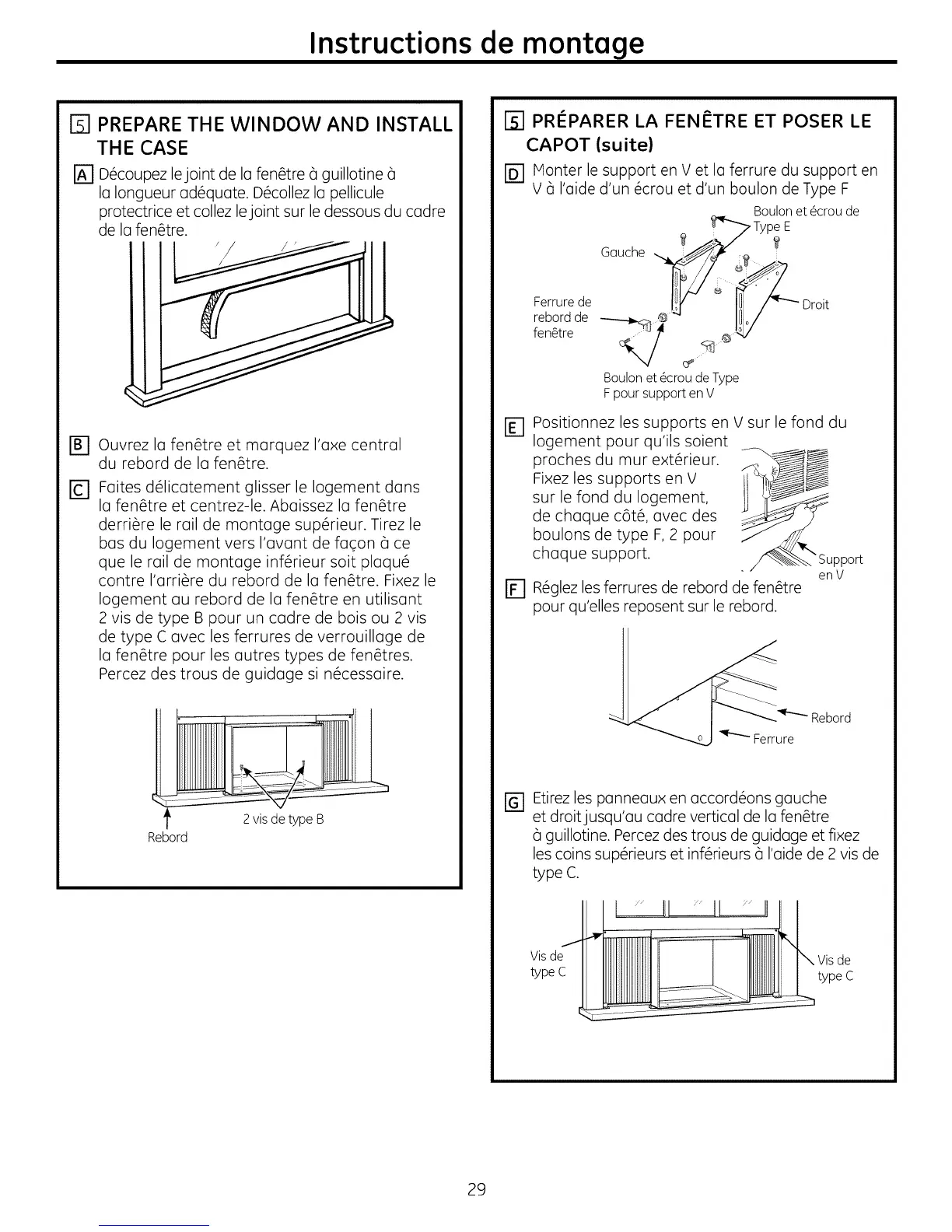

Instructions de montage
D PREPARE THE WINDOW AND INSTALL
THE CASE
[_] D#coupez lejoint de la fen@tre 6 guillotine 6
la Iongueur ad#quate. D#collez la pellicule
protectrice et collez lejoint sur le dessous du cadre
de la fen_tre.
Ouvrez la fen@tre et marquez I'axe central
du rebord de la fen@tre.
Faites d61icatement glisser le Iogement dans
la fen@tre et centrez-le. Abaissez la fen@tre
derriere le rail de montage sup6rieur. Tirez le
bas du Iogement vers I'avant de faqon 6 ce
que le rail de montage inf6rieur soit plaqu6
contre I'arri6re du rebord de la fen@tre. Fixez le
Iogement au rebord de la fen@tre en utilisant
2 vis de type B pour un cadre de bois ou 2 vis
de type C avec les ferrures de verrouillage de
la fen_tre pour les autres types de fen_tres.
Percez des trous de guidage si n6cessaire.
Rebord
2 vis de type B
Fs]PRI_PARER LA FENETRE ET POSER LE
CAPOT (suite)
r_ !onter le support en Vet la ferrure du support en
V _ I'aide d'un _crou et d'un boulon de Type F
Boulon et _crou de
Type E
Ferrure de Droit
rebordde _©"
fen_tre
Boulon et _crou de Type
Fpour support en V
B]
Positionnez les supports en V sur le fond du
Iogement pour qu'ils soient
proches du mur ext6rieur.
Fixez les supports en V
sur le fond du Iogement,
de chaque c6t& avec des
boulons de type F, 2 pour
chaque support.
r_ R6glez les ferrures de rebord de fen_tre
pour qu'elles reposent sur le rebord.
Support
en V
Rebord
Ferrure
r_ Etirez les panneaux en accord6ons gauche
et droitjusqu'au cadre vertical de la fen6tre
6 guillotine. Percez des trous de guidage et fixez
les coins sup6rieurs et inf@ieurs 6 I'aide de 2 vis de
type C.
Vis de
type C
Visde
type C
29
