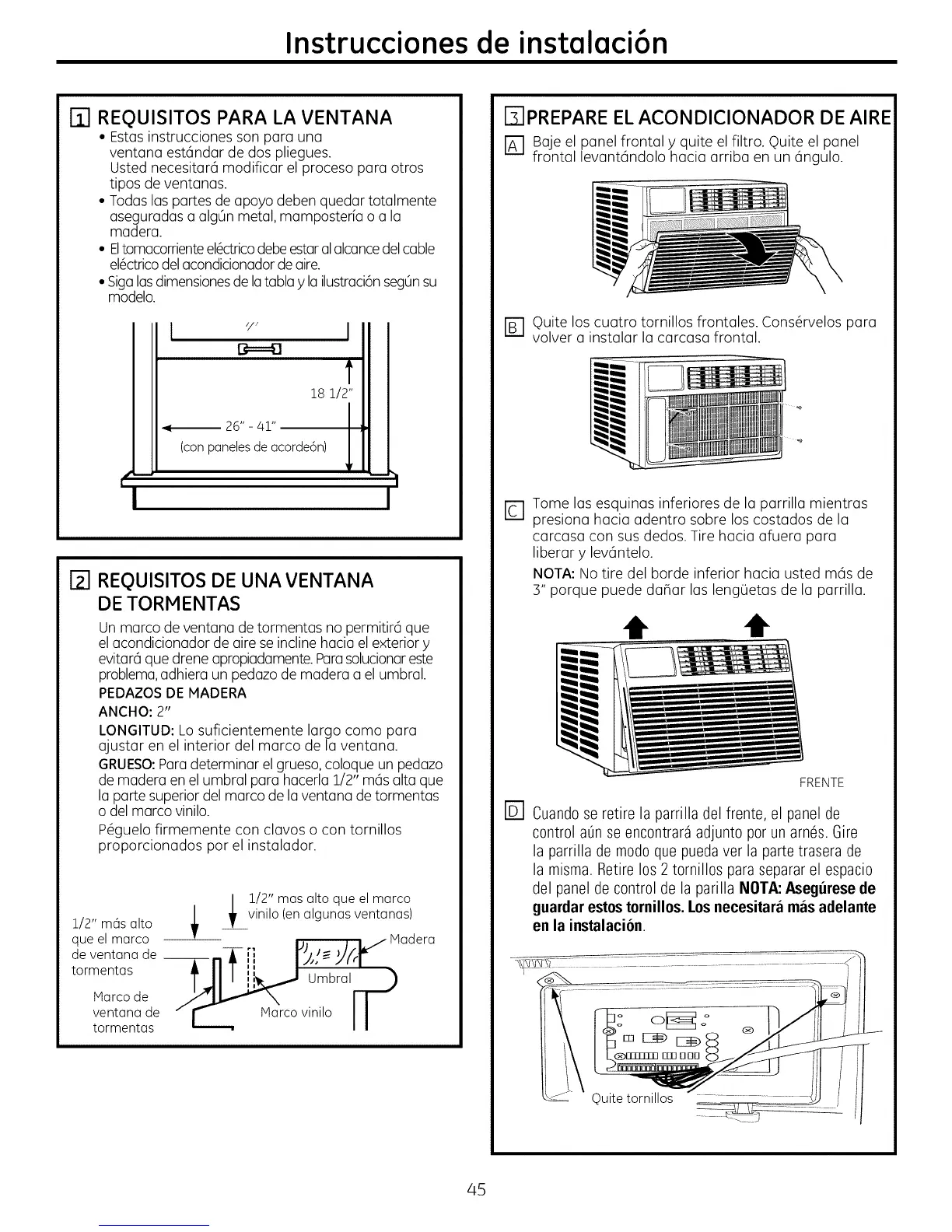

Instrucciones de instalaci6n
ri]
REQUISITOS PARA LA VENTANA
• Estas instrucciones son para una
ventana est6ndar de dos pliegues.
Usted necesitar6 modificar el proceso para otros
tipos de ventanas.
• Todas las partes de apoyo deben quedar totalmente
aseguradas a algQn metal, mamposteria o a la
madera.
• Eltomacorrienteel6ctricodebeestaralalcancedelcable
el6ctricodelacondicionadorde aire.
• Sigalasdimensionesde latabla y lailustraci6nseg0nsu
modelo.
t
18 1/2"
i
26" - 41" ! "
(con paneles de acorde6n)
• I l
I I
IYI REQUISITOS DE UNA VENTANA
DE TORM ENTAS
Unmarco de ventana de tormentas no permitir6 que
el acondicionador de aire seincline hacia el exterior y
evitara que drene apropiadamente.Parasolucionareste
problema,adhiera un pedazode madera a el umbral.
PEDAZOSDE MADERA
ANCHO: 2"
LONGITUD: Lo suficientemente largo como para
ajustar en el interior del marco de la ventana.
GRUESO:Paradeterminar el grueso, coloque un pedazo
de madera en el umbral para hacerla 1/2" m6s alta que
la parte superiordel marco de laventana de tormentas
o del marco vinilo.
P6guelo firmemente con clavos o con tornillos
proporcionados por el instalador.
1/2" m6s alto
que el marco
de ventana de __
tormentas
Marcode
ventana de
tormentas
1/2" mas alto que el marco
vinilo (en algunas ventanas)
[ _/''j_ #/'_ ivtadera
_ Umbralrl_
" F_____.., tVtarcovinilo 11
ITIPREPARE EL ACONDICIONADOR DE AIRE
[] Baje el panel frontal y quite el filtro. Quite el panel
frontal levant6ndolo hacia arriba en un 6ngulo.
r_ Quite los cuatro tornillos frontales, cons@velos para
volver a instalar la carcasa frontal.
D Tome las esquinas inferiores de la parrilla mientras
presiona hacia adentro sobre los costados de la
carcasa con sus dedos. Tire hacia afuera para
liberar y lev6ntelo.
NOTA: No tire del borde inferior hacia usted m6s de
3" porque puede da_ar las leng_etas de la parrilla.
t
FRENTE
[] Cuandose retire la parrilla del frente, el panel de
control a0n seencontrar_ adjunto por un ames. Gire
la parrilla de modoque puedaver la partetrasera de
la misma. Retire los 2 tornillos para separar el espacio
del panel de control de la parilla NI:ITA:Aseglirese de
guardarestostornillos. Los necesitara mas adelante
en la instalacion.
Quite tornillos
45
