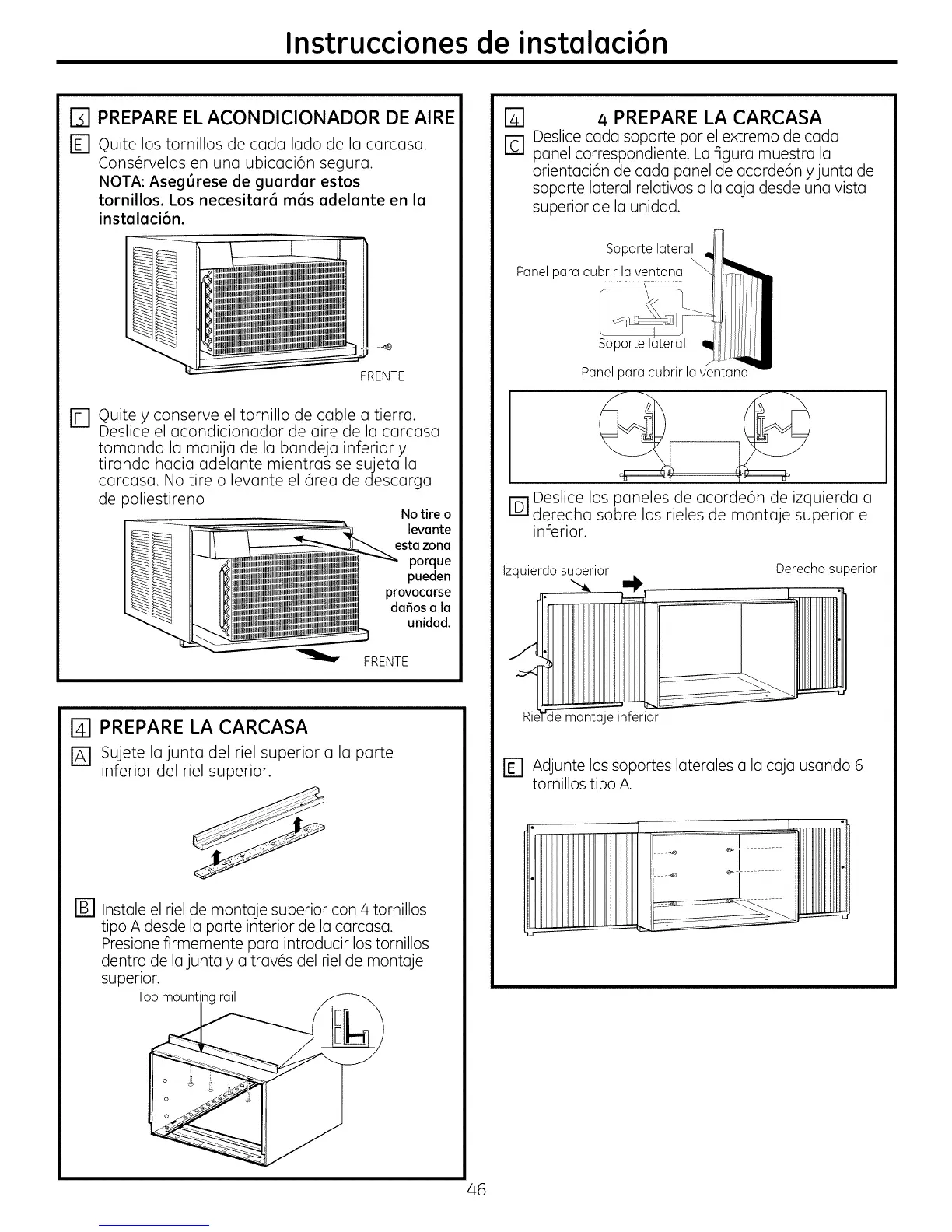

Instrucciones de instalaci6n
[] PREPARE EL ACONDICIONADOR DE AIRE
[] Quite los tornillos de cada lado de la carcasa.
Cons6rvelos en una ubicaci6n segura.
NOTA: Aseg6rese de guardar estos
tornillos. Los necesitar6 m6s adelante en la
instalaci6n.
FRENTE
E3
Quite y conserve el tornillo de cable a tierra.
Deslice el acondicionador de aire de la carcasa
tomando la manija de la bandeja inferior y
tirando hacia adelante mientras se sujeta la
carcasa. No tire o levante el 6tea de descarga
de poliestireno
No tire o
_i?___ levente
II II --------_-_"_J_ este zone
_i_i_!_,,_,,,, ......
II-_-_ 'o"°_iJi"l_'ll_ ,o _,,o,,o • o°° _ porque
°"'°iiii_ iii_i• _"°"°°_llllll_lll_llll
,_,,,ob ,o ,o ,_ _ _,,o II _ueden
II II o,,,,o,,,oo,o....o°o,,, ,
i ii,o,,,,,o,,iNiiiiijiiiij0°,,,,,,.,,°,,,,,,.,,.,,,°,,,o,,,,,,o,,,,.,,,, p :voc r e_ .
0,,o,,,i_iii_iii_iBl,,lll_l,,_lll_l_ll,,l,,,011,,_ll_lII_lll_lll_un,ded.
FRENTE
D PREPARE LA CARCASA
F1 sujete la junta del riel superior ala parte
inferior del riel superior.
r_ Instale el riel de montaje superior con/4 tornillos
tipo A desde la parte interior de la carcasa.
Presione firmemente para introducir los tornillos
dentro de la junta y a trav6s del riel de montaje
superior.
T ' '
4 PREPARE LA CARCASA
Deslice cada soporte por el extremo de cada
r_ panel correspondiente. La figura muestra la
orientaci6n de cada panel de acorde6n y junta de
soporte lateral relativos a la caja desde una vista
superior de la unidad.
Soporte lateral
Panel para cubrir la ventana
SoporteI
Panelpara cubrir laventana
r_ Deslice los paneles de acorde6n de izquierda a
derecha sobre los rieles de montaje superior e
inferior.
Izquierdo superior Derecho superior
rE1 Adjunte los soportes laterales ala caja usando 6
tornillostipo A.
46
