GE AEM18DQQ1 User Manual

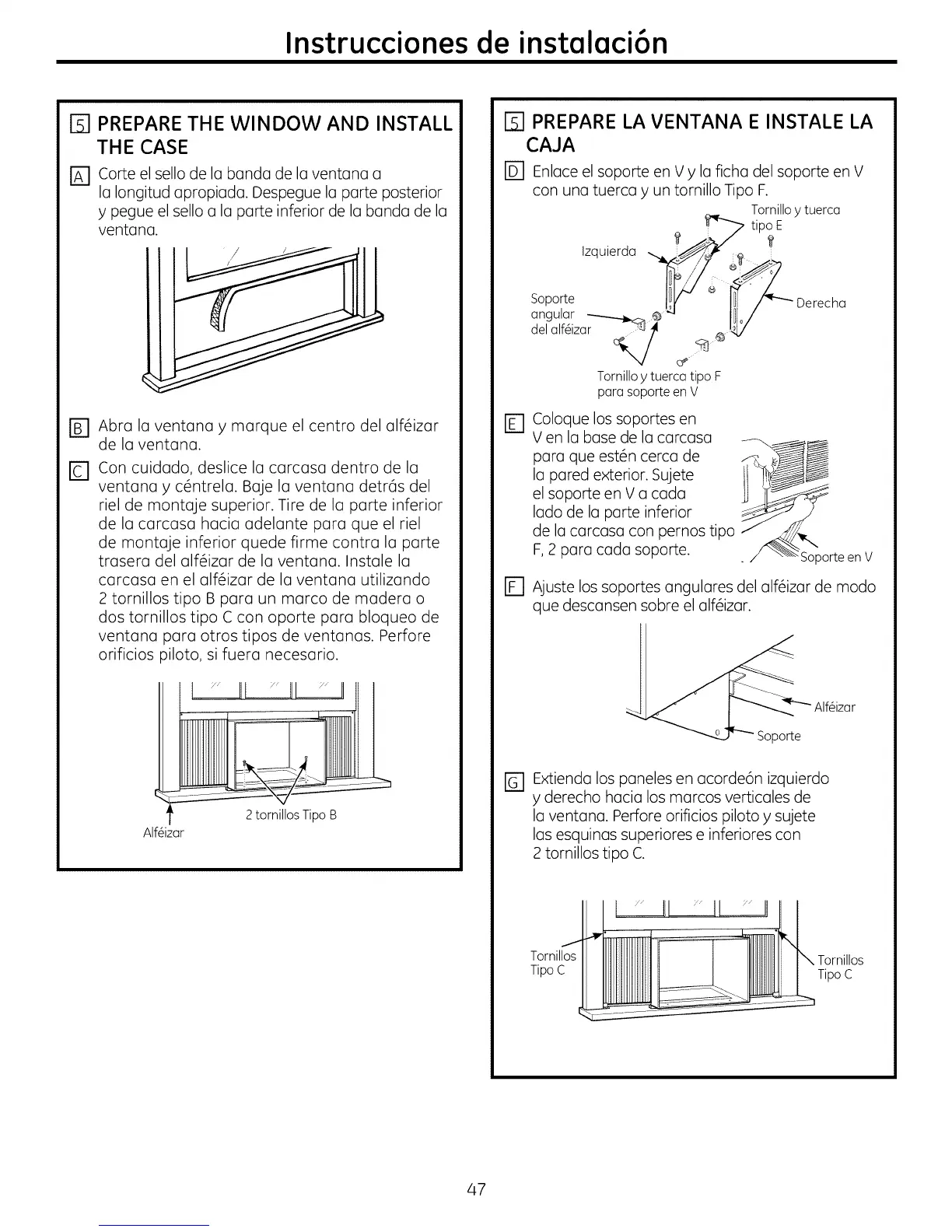

Instrucciones de instalaci6n
D
%
%
©
PREPARE THE WINDOW AND INSTALL
THE CASE
Corte elsellode la banda de la ventana a
la Iongitud apropiada. Despeguela parte posterior
y pegue el selloa la parte inferior dela banda de la
ventana.
Abra la ventana y marque el centro del alf6izar
de la ventana.
Con cuidado, deslice la carcasa dentro de la
ventana y c6ntrela. Baje la ventana detr6s del
riel de montaje superior. Tire de la parte inferior
de la carcasa hacia adelante para que el riel
de montaje inferior quede firme contra la parte
trasera del alf6izar de la ventana. Instale la
carcasa en el alf6izar de la ventana utilizando
2 tornillos tipo B para un marco de madera o
dos tornillos tipo C con oporte para bloqueo de
ventana para otros tipos de ventanas. Perfore
orificios piloto, si fuera necesario.
AIf@izar
2 tornillos Tipo B
I-_ PREPARE LA VENTANA E INSTALE LA
CAJA
r_ Enlaceel soporte en v y la ficha del soporte en V
con una tuerca y un tornillo Tipo F.
Tornillo y tuerca
tipo E
Izquierda
©
Soporte
angular _ ®
del alf_izar c_J l _ ¢
"x/
c_
Tornillo y tuerca tipo F
para soporte en V
Coloque los soportes en
Ven la basede la carcasa
para que est6n cerca de ,-i?_.,_J__
la pared exterior, sujete lill]__
el soporte en v a cada ]j _ -_
lado de la parte inferior
de la carcasa con pernostipo
F,2 para cada soporte, rteenV
r_ Ajuste lossoportes angulares del alf6izar de modo
que descansensobre el alf6izar.
)orte
[] Extienda lospaneles en acorde6n izquierdo
y derecho hacia los marcos verticales de
la ventana. Perforeorificios piloto y sujete
las esquinas superiorese inferiores con
2 tornillos tipo c.
__L____LJl
Tornillos
Tipo C
Tornillos
Tipo C
47
