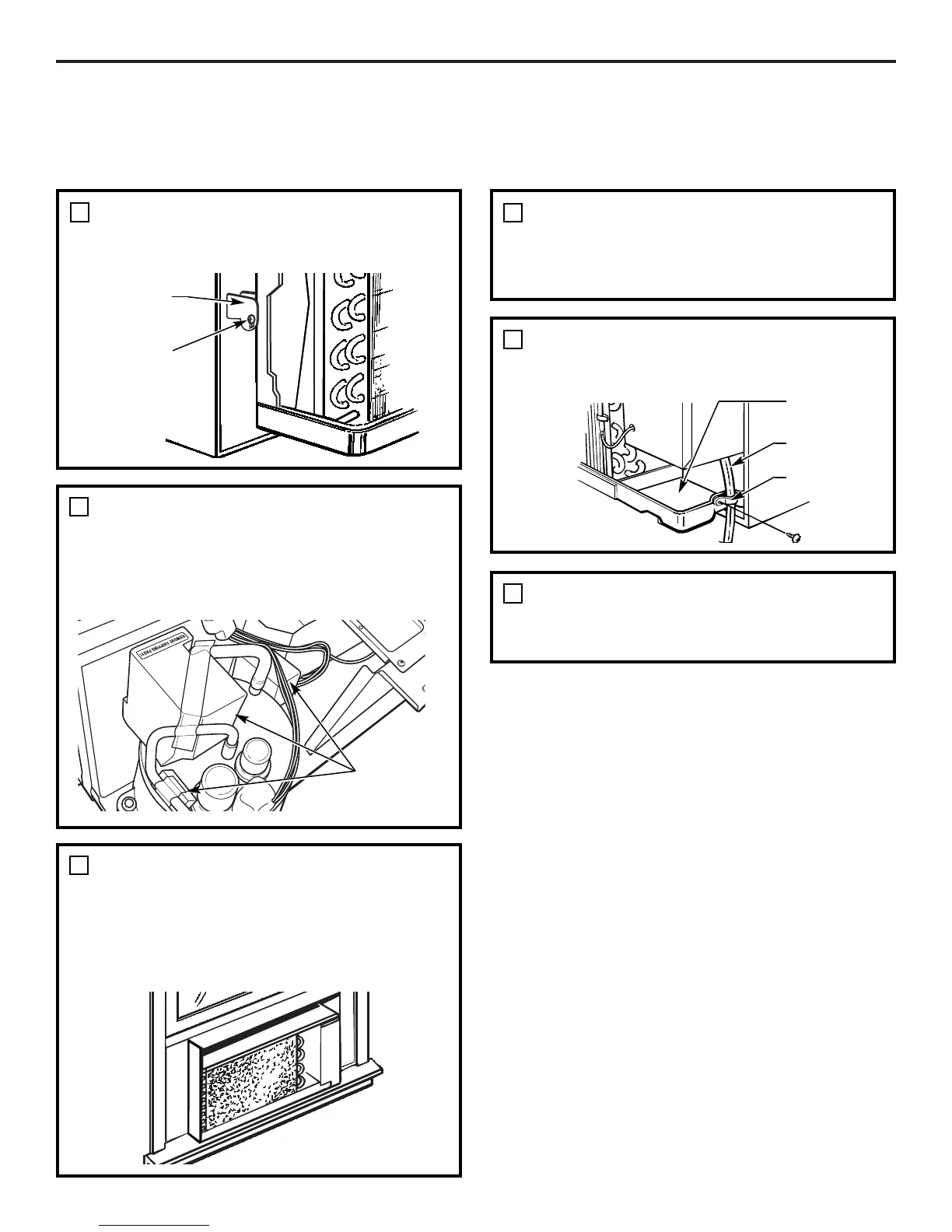

Instructions de montage
RETIREZ LA PLAQUE DE
VERROUILLAGE SUR LE CÔTÉ
GAUCHE AVANT
1
RÉINSTALLEZ LA PLAQUE DE
VERROUILLAGE EN PLAÇANT LA
LANGUETTE DERRIÈRE LE REBORD
DU LOGEMENT MURAL
Plaque de
verrouillage
Enlevez
la vis
INSTALLATION D’UN MODÈLE « J » DANS UN
LOGEMENT MURAL EXISTANT
Veuillez lire toutes ces instructions attentivement.
À L’INTÉRIEUR DU
CONDITIONNEUR, RETIREZ
TOUS LES COUSSINETS DE
PROTECTION (SI APPLICABLE)
SITUÉ À CÔTÉ DU COMPRESSEUR
GLISSEZ DÉLICATEMENT LE
CONDITIONNEUR DANS LE
LOGEMENT
Assurez-vous que la tubulure de l’appareil
n’entre pas en contact avec le logement mural
et que ce dernier est installé correctement.
2
3
FIXEZ LA GRILLE FRONTALE
Une ouverture pour le cordon d’alimentation
se trouve dans le bas de la grille frontale.
FIXEZ LE CORDON
D’ALIMENTATION AU PLATEAU À
L’AIDE D’UNE AGRAFE
Agrafe
Cordon
d’alimentation
Plateau du
fond
4
5
6
13
Enlevez les
coussinets de
protection (si
applicable)
