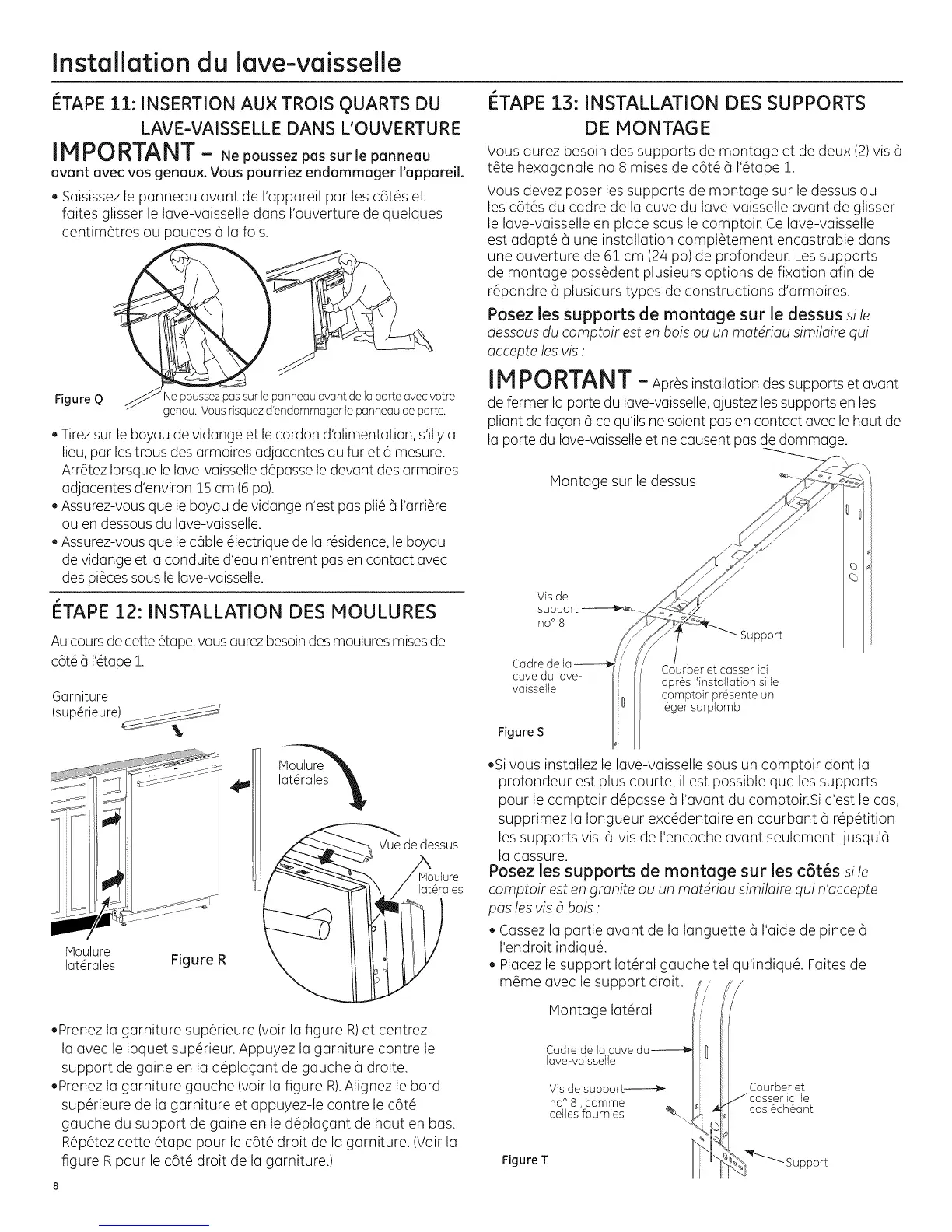

Installation du lave-vaisselle
I_TAPE 11: INSERTION AU× TROIS QUARTS DU
LAVE-VAISSELLE DANS L'OUVERTURE
IMPORTANT - Ne poussez pas surle panneau
avant avec vos genoux. Vous pourriez endommager l'appareil.
. Saisissezle panneau avant de I'appareil par les c6t@set
faites glisser le lave-vaisselle dans I'ouverture de quelques
centim@tresou pouces 6 la fois.
Figure Q Nepoussez pas surle panneau avant de la porte avec votre
genoa. Vous risquez d'endommager le panneau de porte.
. Tirezsur le boyau de vidange et le cordon d'alimentation, s'ily a
lieu,par lestrous des armoires adjacentes au fur et 6 mesure.
Arr@tezIorsque le lave-vaisselled@asse le devant des armoires
adjacentes d'environ lS cm (6po).
. Assurez-vousque le boyau de vidange n'est pas pli6 6 I'arri_re
ou en dessousdu lave-vaisselle.
. Assurez-vousque lec@ble_lectrique de la r_sidence,le boyau
de vidange et la conduite d'eau n'entrent pas en contact avec
despi_ces sous le lave-vaisselle.
I_TAPE 12: INSTALLATION DES MOULURES
Au coursde cette@ape,vousaurez besoindes mouluresraisesde
c6t661'6tape1.
Garniture
(sup@ieure)
I_TAPE 13: INSTALLATION DES SUPPORTS
DE MONTAGE
Vous aurez besoin des supports de montage et de deux (2)vis 6
t@tehexagonale no 8 raises de c6t6 6 1'6tape 1.
Vous devez poser les supports de montage sur le dessus ou
les c6t6s du cadre de la cave du lave-vaisselle avant de glisser
le lave-vaisselle en place sous le comptoir. Celave-vaisselle
est adapt6 @une installation compl@tement encastrable dans
une ouverture de 61 cm (24 po) de profondeur. Lessupports
de montage poss@dentplusieurs options de fixation afin de
r6pondre @plusieurs types de constructions d'armoires.
Posez les supports de montage sur le dessus si le
dessousdu comptoir est en bois ou un matdriau similaire qui
accepte lesvis :
IMPORTANT - Apr_sinstallation dessupports et avant
de fermer la porte du lave-vaisselle,ajustezles supports en les
pliant de faqon 6 ce qu'ils ne soient pasen contact avec le haut de
la porte du lave-vaisselleet ne causent pas de dommage.
Montage sur le dessus
Vis de
support
no ° 8
Cadre de la
cure du lave-
vaisselle
Figure S
Support
Courber et casser ici
apr@sI'installation si le
comptoir pr6sente un
I@gersurplomb
Vue de dessus
Moulure
lat6rales
Moulure
lat@ales Figure R
.Prenez la garniture sup@ieure (voir la figure R)et centrez-
la avec le Ioquet sup@ieur. Appuyez la garniture contre le
support de gaine en la d6plaqant de gauche 6 droite.
.Prenez la garniture gauche (voir la figure R).Alignez le bard
sup@ieure de la garniture et appuyez-le contre le c6t6
gauche du support de gaine en le d6plaqant de haut en bas.
R6p@ezcette @ape pour le c6t6 droit de la garniture. (Voir la
figure R pour le c6t6 droit de la garniture.)
.Si vous installez le lave-vaisselle sous un comptoir dont la
profondeur est plus courte, il est possible que les supports
pour le comptoir d@asse 6 I'avant du comptoir.Si c'est le cas,
supprimez la Iongueur exc6dentaire en courbant 6 r@6tition
les supports vis-6-vis de I'encoche avant seulement, jusqu'6
la cassure.
Posez les supports de montage sur les c6t_s si le
comptoir est en granite ou un matdriau similaire qui n'accepte
pas les vis 8 bois :
, Cassez la partie avant de la languette 5 I'aide de pince 5
I'endroit indiqu6.
, Placez le support lat@al gauche tel qu'indiqu6. Faites de
m_me avec le support droit.
Montage lat@al
Figure T
Cadre de la cuve
lave-vaisselle
Vis de support-_--_
no° 8, comme
celles fournies
Courber et
J casser ici le
cas 6ch6ant
_Supp art
