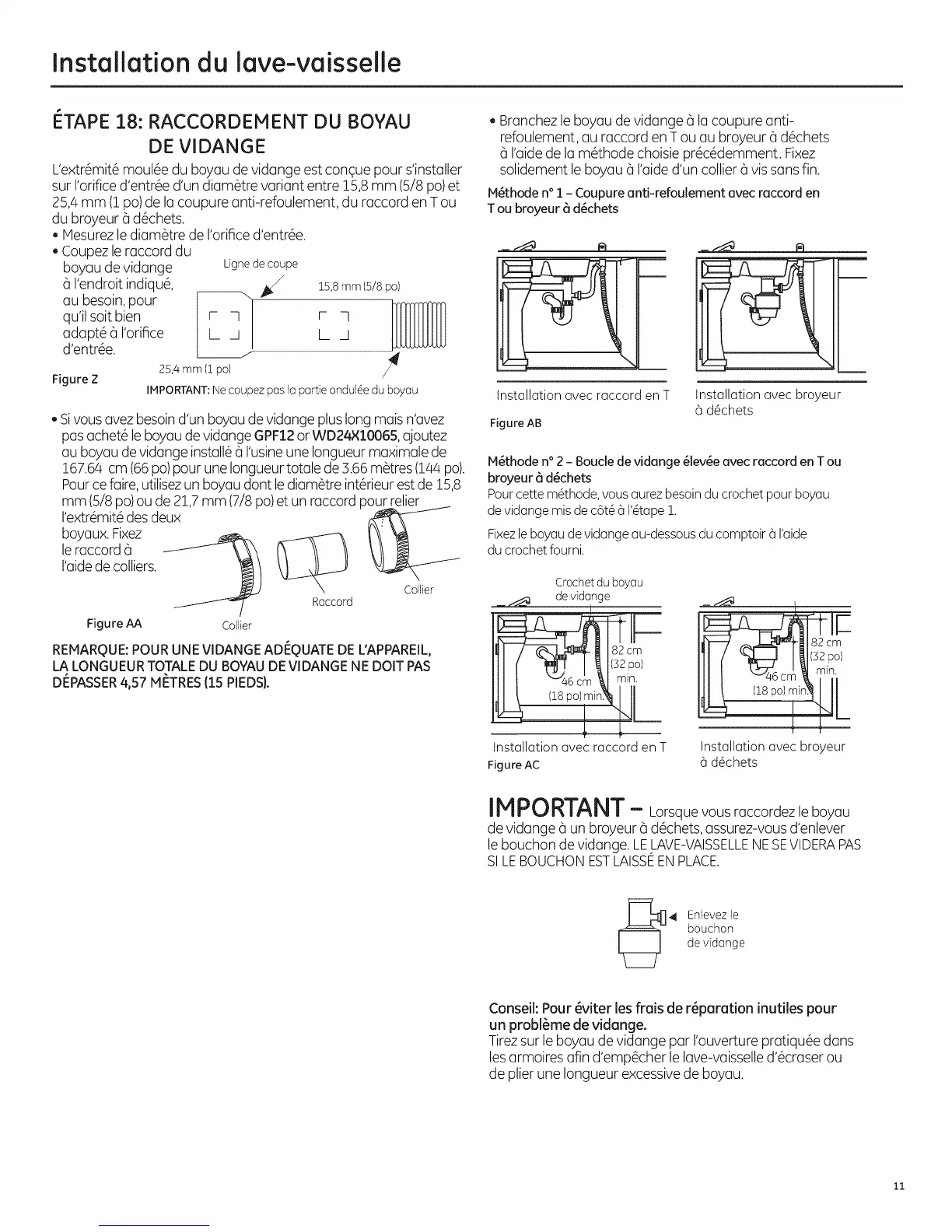

Installation du lave-vaisselle
ETAPE 18: RACCORDEMENT DU BOYAU
DE VIDANGE
L'extr6mit6moul6edu boyau de vidange est conquepour slnstaller
sur I'orificed'entr6e d'un diam6tre variant entre 15,8 mm (5/8 po/et
25,4mm (1po/de la coupure antPrefoulement,du raccord en T ou
du broyeur6 d6chets.
. Mesurezlediam6tre de I'orificed'entr6e.
. Coupezleraccord du
boyau de vidange
6 I'endroitindiqu6,
au besoin,pour
qull soit bien
adapt6 6 I'orifice
d'entr6e.
Figure Z
Ligne de coupe
,_ lS,8 mm po)
IS/8
,
I__l
2S,4 mm 11po)
IMPORTANT: Ne coupez pas Io portie ondul6e du boyau
. Sivousavezbesoind'un boyau de vidange pluslongmais n'avez
pasochet6 le boyau devidangeGPFI2 orWD24×10065,ojoutez
au boyaudevidange install_6 I'usineuneIongueurmaximale de
!67.64 cm (66po)pour une Iongueurtotale de3.66 m_tres(!/44po).
Pourcefaire,utilisezun boyaudont lediam_tre int@ieurestde 15,8
mm (5/8po)ou de 21,7 mm (7/8 po)et un raccord pou_elier /
I'extr_mit6desdeux
boyaux.Fixez _
leraccord6
I'oidedecolliers.
Collier
Raccord
Figure AA Collier
REMARQUE: POUR UNE VIDANGE ADI_QUATE DE L'APPAREIL,
LA LONGUEUR TOTALE DU BOYAU DE VIDANGE NE DOIT PAS
DI_PASSER4,57 MI_TRES(15 PIEDS).
. Branchezleboyau de vidange 6 la coupure anti-
refoulement, au raccord en Tou au broyeur6 d6chets
6 I'aidede la m@hodechoisiepr6c_demment. Fixez
solidement leboyau 6 I'aided'un collier6 vis sansfin.
M_thode n° 1 - Coupure anti-refoulement avec raccord en
T ou broyeur 6 d_chets
Installationavecraccorden T
Figure AB
Installation avec broyeur
6 d@chets
M_thode n° 2 - Boucle de vidange _lev_e avec raccord enT ou
broyeur 6 d_chets
Pourcette m@hode,vous aurez besoindu crochet pour boyau
de vidange mis de c6t@6 I'@tape1.
Fixezleboyau de vidange au-dessous du comptoir 6 I'aide
du crochet fourni.
Crochet du boyau
_ _ de vidange
i
Installationavec raccordenT
Figure AC
Installationavec broyeur
6 d_chets
IMPORTANT- Lorsquevousraccordezleboyau
devidange6 unbroyeur6 d6chets,ossurez-vousd'enlever
lebouchondevidange.LELAVE-VAISSELLENE SEVIDERAPAS
SILEBOUCHON ESTLAISSEEN PLACE,
41 nlevez le
bouchon
de vidange
Conseil:Pour @viterlesfrais de r@paratJoninutiles pour
un probl@mede vidange.
Tirezsurle boyau de vidange par l'ouverture pratiqu@edans
lesarmoires afin d'emp_cher lelave-vaisselled'6craser ou
de plier une Iongueurexcessivede boyau.
.ll
