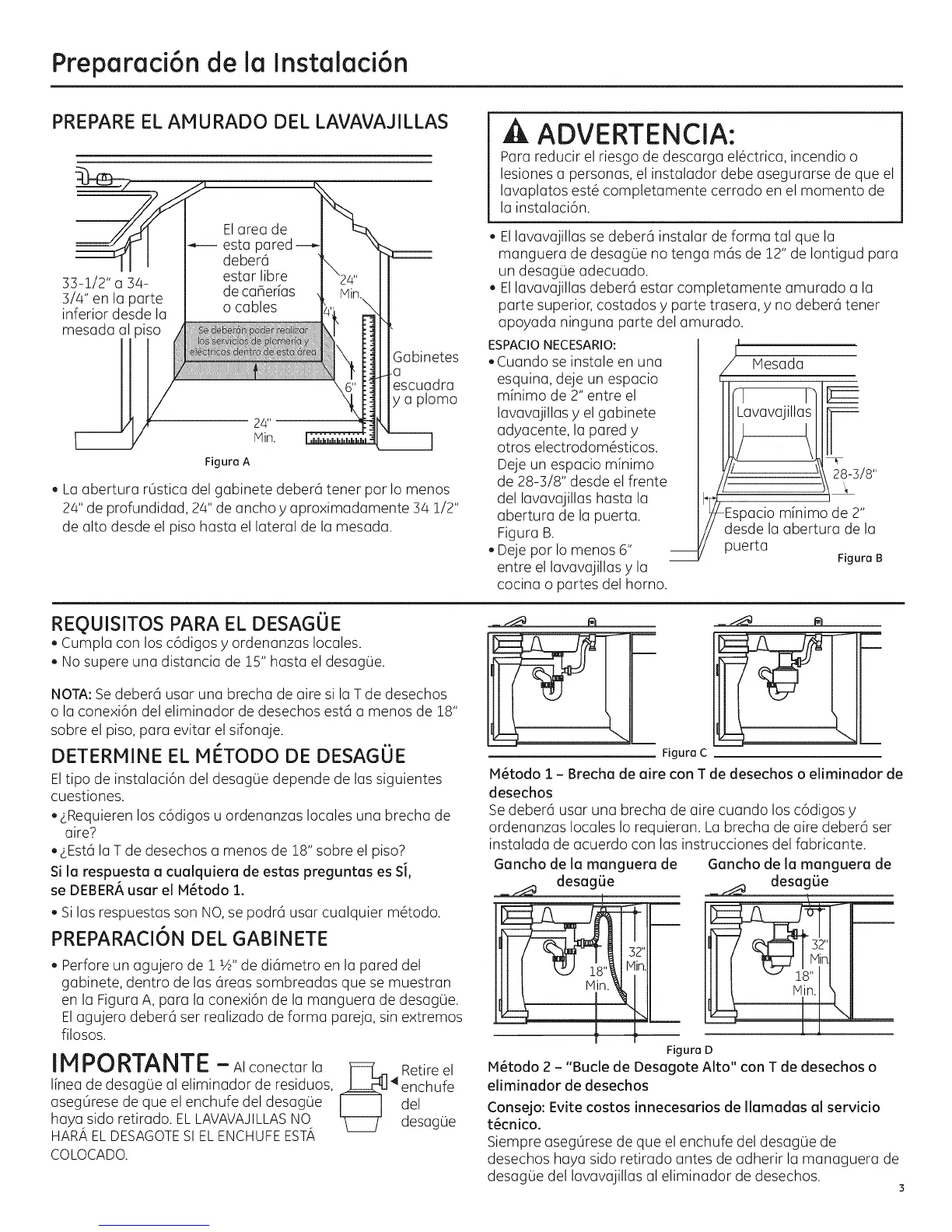

Preparaci6n de la Instalaci6n
PREPARE EL AMURADO DEL LAVAVAJILLAS
33-1/2"a 34-
3/4" en la parte
inferior desde la
mesada al
Elarea de
esta pared
deber6
estar libre
o cables
Sabinetes
a
escuadra
y a plomo
Figura A
. La abertura r0stica del gabinete deberc_tener por Io menos
24" de profundidad, 24" de ancho y aproximadamente 34 1/2"
de alto desde el piso hasta el lateral de la mesada.
A ADVERTENCIA:
Para reducir el riesgo de descarga el6ctrica, incendio o
lesiones a personas, el instalador debe asegurarse de que el
lavaplatos est6 completamente cerrado en el momento de
la instalaci6n.
Ellavavajillas se deber_ instalar de forma tal que la
manguera de desag0e no tenga mc_sde 12" de Iontigud para
un desag0e adecuado.
Ellavavajillas deberc_estar completamente amurado a la
parte superior, costados y parte trasera, y no deberd tener
apoyada ninguna parte del amurado.
ESPACIO NECESARIO:
, Cuando se instale en una
esquina, deje un espacio
m[nimo de 2" entre el
lavavajillas y el gabinete
adyacente, la pared y
otros electrodom6sticos.
Deje un espacio m[nimo
de 28-3/8" desde el frente
del lavavajillas hasta la
abertura de la puerta.
Figura B.
Deje pot Io menos 6"
entre el lavavajillas y la
cocina o partes del horno.
L
/J Mesada
_--------------------__8-3/8"
I
_iEspacio m[nimo de 2"
// desde la abertura de la
__/puerta
Figura B
REQUISITOS PARA EL DESAGUE
. Cumpla con los c6digos y ordenanzas locales.
No supere una distancia de 15" basra el desag0e.
NOTA:Se deber@usar una brecha de aire si la Tde desechos
o la conexi6n del eliminador de desechos estd a menos de 18"
sobre el piso, para evitar el sifonaje.
DETERMINE EL MF:TODO DE DESAGUE
Eltipo de instalaci6n del desag0e depende de los siguientes
cuestiones.
. LRequieren los c6digos u ordenanzas locales una brecha de
aire?
. LEstc_la T de desechos a menos de 18" sobre el piso?
Si la respuesta a cualquiera de estas preguntas es S/,
se DEBERAusar el M_todo 1.
. Si las respuestas son NO,se podrc_usar cualquier m@odo.
PREPARACI6N DEL GABINETE
, Perfore un agujero de 1 1/2"de di6metro en la pared del
gabinete, dentro de las c_reassombreadas que se muestran
en la Figura A, para la conexi6n de la manguera de desag0e.
Elagujero debera set realizado de forma pareja, sin extremos
filosos.
IM PO RTANTE - AIconectarla
linea de desag0e al eliminador de residuos,
asegOrese de que el enchufe del desag0e
haya sido retirado. ELLAVAVAJILLASNO
HARAELDESAGOTESI ELENCHUFEESTA
COLOCADO.
[_ Retire el
4 enchufe
del
desagOe
Figura C
M@todo 1 - Brecha de aire con T de desechos o eliminador de
desechos
Sedeberc_usar una brecha de aire cuando los c6digos y
ordenanzas locales Io requieran. La brecha de aire deberc_ser
instalada de acuerdo con las instrucciones del fabricante.
Gancho de la manguera de
desagQe
32".
Gancho de la manguera de
_ _ desagQe
L
Figura D
M_todo 2 - "Bucle de Desagote Alto" con T de desechos o
eliminador de desechos
Consejo: Evite costos innecesarios de Ilamadas al servicio
t_cnico.
Siempre asegL_resede que el enchufe del desagOe de
desechos haya sido retirado antes de adherir la managuera de
desagOe del lavavajillas al eliminador de desechos.
3
