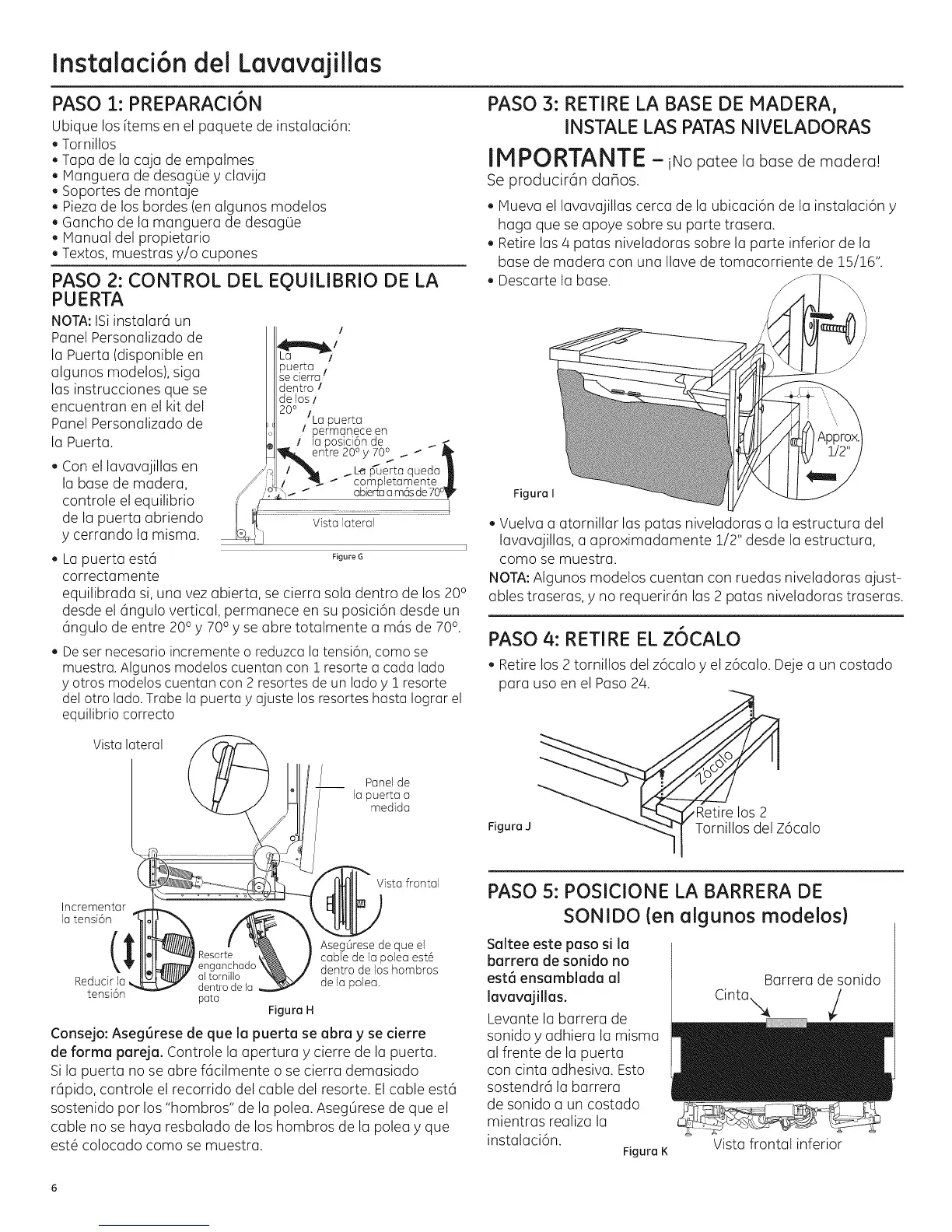

Instalaci6n del Lavavajillas
PASO 1:PREPARACI6N
Ubique los items en el paquete de instalaci6n:
, Tornillos
.Tapa de la caja de empalmes
. ilanguera de desag_e y clavUa
, Soportes de montaje
, Pieza de los bordes (en algunos modelos
. Gancho de la manguera de desag0e
. Manual del propietario
. Textos, muestras y/o cupones
PASO 2: CONTROL DEL EQUILIBRIO DE LA
PUERTA
NOTA:ISi instalara un
Panel Personalizado de
la Puerta (disponible en
algunos modelos), siga
las instrucciones que se
encuentran en el kit del
Panel Personalizado de
la Puerta.
, Con el lavavajillas en
la base de madera,
controle el equilibrio
de la puerta abriendo
y cerrando la misma.
, La puerta esta
correctamente
/
puerta ,
se cierra /
dentro !
de los /
Duerta
_aermaneceen
posid6n de _ _"
entre 200 y 70 ° . - 1_
L_ p_erta queda|
completamente J
abiertaam6sde70°_"
Vista lateral
I
Figure G
equilibrada si, una vez abierta, se cierra sola dentro de los 200
desde el dngulo vertical, permanece en su posici6n desde un
dngulo de entre 200y 700y se abre totalmente a m@sde 70°.
, De ser necesario incremente o reduzca la tensi6n, como se
muestra. Algunos modelos cuentan con ! resorte a cada lado
y otros modelos cuentan con 2 resortes de un lado y 1 resorte
del otro lado. Trabe la puerta y ajuste los resortes basra Iograr el
equilibrio correcto
Vista lateral
Panel de
la puerta a
medida
PASO 3: RETIRE LA BASE DE MADERA,
INSTALE LAS PATAS NIVELADORAS
IMPORTANTE -iNo patee la base de madera!
Se producirdn da_os.
. ilueva el lavavajillas cerca de la ubicaci6n de la instalaci6n y
haga que se apoye sobre su parte trasera.
. Retire las 4 pates niveladoras sobre la parte inferior de la
base de madera con una Ilave de tomacorriente de lS/!6".
. Descarte la base.
Figura I
, Vuelva a atornillar las pates niveladoras ala estructura del
lavavajillas, a aproximadamente !/2" desde la estructura,
como se muestra.
NOTA:Algunos modelos cuentan con ruedas niveladoras ajust-
ables traseras, y no requerirdn las 2 patas niveladoras traseras.
PASO 4: RETIRE EL Z6CALO
. Retire los 2 tornillos del z6calo y el z6calo. Deje a un costado
para uso en el Paso 24.
Figure J '',,,,,_"_' Tornillos del Z6calo
-11
Vista frontal
Incrementar
la tensi6n
AsegGrese de que el
cable de la polea est6
dentro de los hombros
Reducir la al tornillo
dentrode la de la polea.
tensi6n pata
Figure H
Consejo: AsegOrese de que la puerta se abra y se cierre
de forma pareja. Controle la aperture y cierre de la puerta.
Si la puerta no se abre fc_cilmente o se cierra demasiado
rc_pido,controle el recorrido del cable del resorte. Elcable esta
sostenido por los "hombros" de la polea. AsegL]resede que el
cable no se haya resbalado de los hombros de la polea y que
est# colocado como se muestra.
PASO S: POSICIONE LA BARRERA DE
SONIDO (en algunos modelos)
Saltee este paso si la
barrera de sonido no
est6 ensambloda al
lavavajillas.
Levante la barrera de
sonido y adhiera la misma
al frente de la puerta
con cinta adhesiva. Esto
sostendra la barrera
de sonido a un costado
mientras realiza la
instalaci6n. Vista frontal inferior
Figura K
Barrera de sonido
Cinta,x_
