Bloque de terminales
Cubierta
• Esta luminaria ha sido embalada para evitar daños
durante el transporte. Inspeccione para confirmar.
• No dé golpes o apile la luminaria después de sacarla
de su embalaje.
DESEMBALAJE/MANIPULACIÓN
1

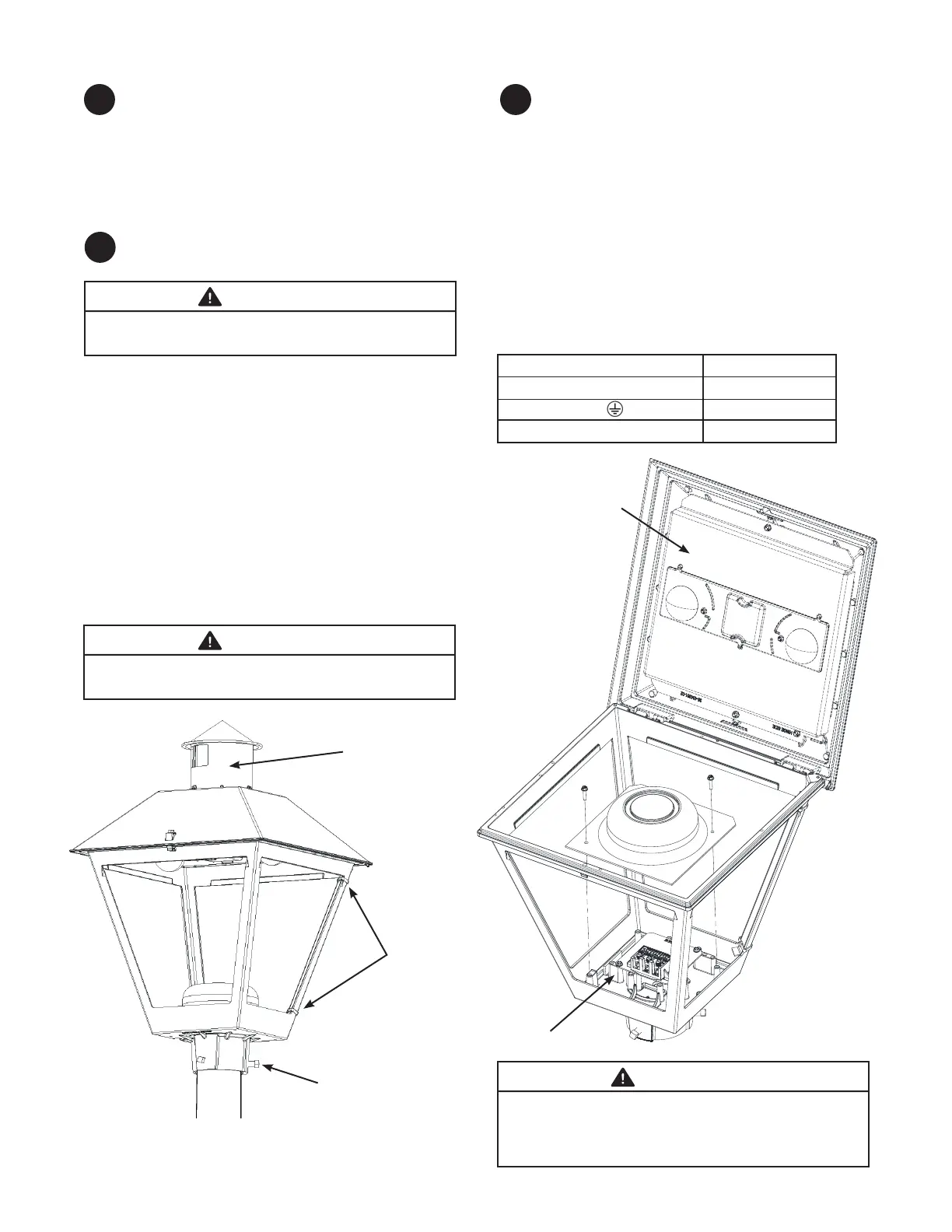

• Se le proporciona esta luminaria con medios para
montar en puntas de poste de diámetro exterior de
60 mm (2-3/8 pulgadas) a 76 mm (3 pulgadas).
• Introduzca los cables de alimentación por el agujero
de acceso del cable de posicionador durante la
instalación el dispositivo en el poste.
• Oriente el tornillo de la cubierta o el pestillo hacia la
calle y allane la luminaria por ajustar los 3 tornillos de
montaje y apriétalos.
• PRECAUCIÓN: Apriete los tornillos de montaje a 20-27
metros Newton (15-20 libras de pie).
• Quite los lazos de envío del canal de alambres en la
parte posterior vertical.
MONTAJE
2
CABLEADO
3
•
NOTA: Haga todas las conexiones eléctricas de acuerdo
con el Código Eléctrico Nacional y cualquier requisitos
de códigos locales, incluyendo la conexión a tierra.
•
NOTA: Verique que el voltaje de alimentación está cor
recto al compararlo con la placa de identificación.
• Quite la cubierta en la base de la unidad.
• Conecte los 3 cables de alimentación con el bloque de
terminales como se indica en la tabla 1. Apriétalo a 3.95
metros Newton (35 libras de pulgada).
• Reponga la cubierta.
TABLA 1. Conexiones del cuadro de terminales
Posición del cuadro de terminales
Cable de alimentación
L1 Línea alta
G Tierra
N/L2 Línea baja/Neutra
Riesgo de lesiones o daños. La unidad se caerá si no está
instalada correctamente. Siga las instrucciones de instalación.
Lazos de envío
Cúpula
Tornillos de montaje
ADVERTENCIA
Riesgo de lesiones. La fuente de la luz LED alcanza la
intensidad completa inmediatamente al ser encendida.
No mire directamente a la fuente de la luz LED mientras
se energiza durante la instalación.
ADVERTENCIA
NO apriete los pernos a más de 27.1 metros Newton
(20 ft-lbs.) Pueden producirse daños.
ADVERTENCIA
