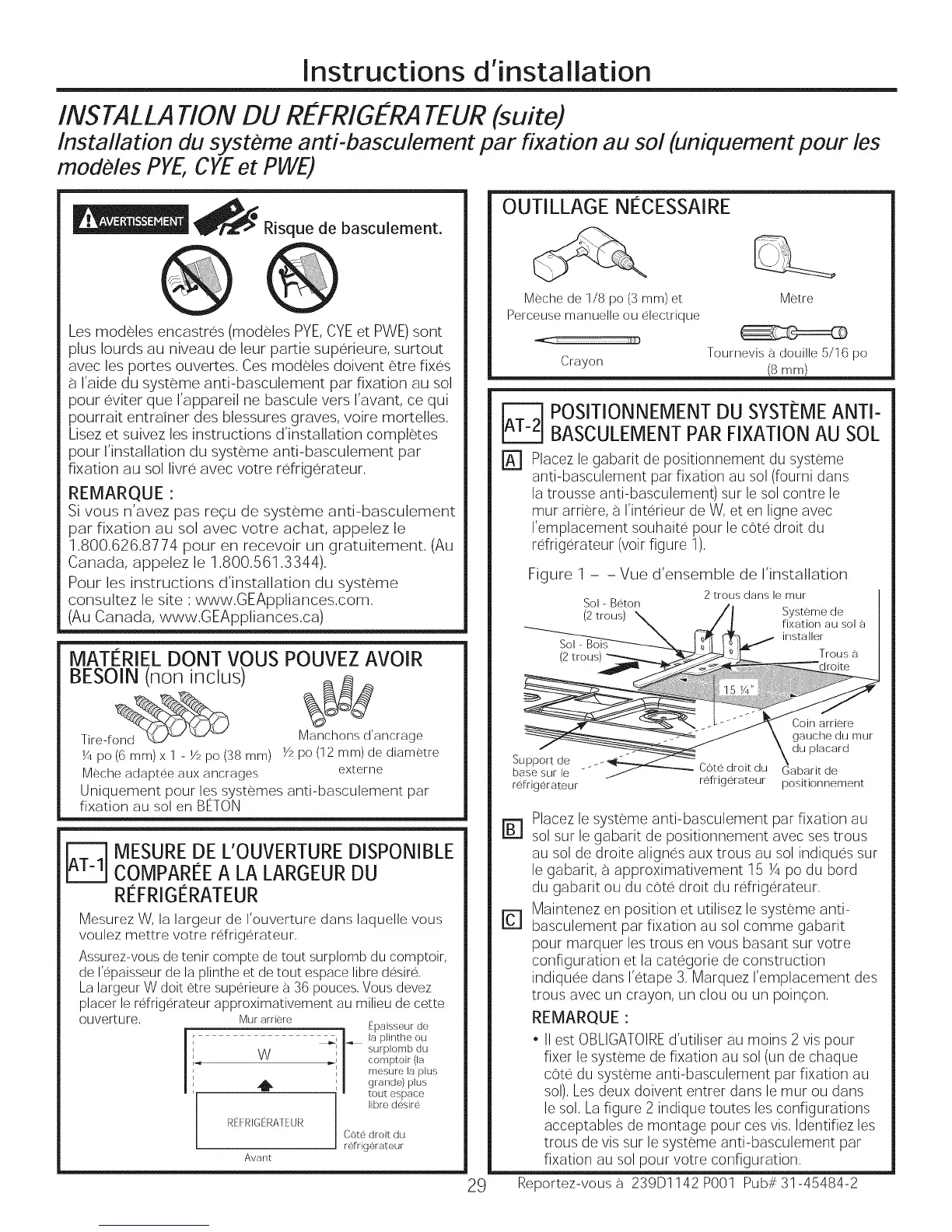

Instructions d'installation
INSTALLATiON DU REFRIGERATEUR(suite)
Installation du systeme anti-basculement par fixation au sol (uniquement pour les
modeles PYE,CYEet PWE)
_r_ Risque de bascuiement
Les modeles encastres (modeles PYE,CYEet PWE)sont
plus Iourds au niveau de leur partie superieure, surtout
avec les portes ouvertes. Ces modeles doivent 6tre fixes
I'aide du systeme anti-basculement par fixation au sol
pour eviter que I'appareil ne bascule vers I'avant, ce qui
pourrait entrainer des blessures graves, voire mortelles.
Lisez et suivez les instructions d'installation completes
pour I'installation du systeme anti-basculement par
fixation au sol livre avec votre refrig6rateur.
REMARQUE :
Si vous n'avez pas regu de systeme anti-basculement
par fixation au sol avec votre achat, appelez le
1.800.626.8774 pour en recevoir un gratuitement (Au
Canada, appelez le 1.800.561.3344).
Pour les instructions d'installation du systeme
consultez le site : www.GEAppliances.com.
(Au Canada, www.GEAppliances.ca)
MATERIEL DONT VOUS POUVEZ AVOIR
BESOIN (non inclus)
Tire-f_ %_
Manchonsd'ancrage
Y4po (6ram)x 1 - Y, po (38ram) Y2po (12ram)de diametre
Mecheadapteeauxancrages externe
Uniquement pour les syste.mes anti-basculement par
fixation au sol en BNON
[_ ESUREDE L'OUVERTUREDISPONIBLE
COMPAREEA LA LARGEURDU
REFRIGERATEUR
Mesurez W, la largeur de I'ouverture dans laquelle vous
voulez mettre votre refrigerateur,
Assurez-vous de tenir compte de tout surplomb du comptoir,
de I%paisseur de la plinthe et de tout espace libre desi@,
La largeur W dolt 6tre superieure a 36 pouces, Vous devez
placer le @frigerateur approximativement au milieu de cette
ouverture,
Mur arriere [paisseur de
j la plinthe ou
_I _" surplomb du
i
W _, comptoir (la
I mesure la plus
I grand@ plus
i tout espace
Iibre d_}sir_}
R[FRIGt'RATEUR
COte droit du
r_}frig_}rateur
Avant
OUTILLAGE NECESSAIRE
Mechede 1/8 po (3mm)et Metre
Perceuse manuelle ou electrique
Tournevis a douille 5/16 po
Crayon 8 mm
I_ OSITIONNEMENTDU SYSTFMEANTI-
BASCULEMENTPARFIXATIONAU SOL
r_ Placez le gabarit de positionnement du systeme
anti-basculement par fixation au sol (fourni dans
la trousse anti-basculement) sur le sol contre le
mur arriere, a I'interieur de W, et en ligne avec
I'emplacement souhaite pour le c0te droit du
rdrigerateur (voir figure 1),
Figure 1 - -
Vue d'ensemble de I'installation
2 trous clans le mur
base sur le
r@frig@rateur refrigerateur positionnement
m
D
Placez le systeme anti-basculement par fixation au
sol sur le gabarit de positionnement avec ses trous
au sol de droite alignes aux trous au sol indiques sur
le gabarit, a approximativement 15 P4po du bord
du gabarit ou du cote droit du rdrigerateur.
Maintenez en position et utilisez le systeme anti-
basculement par fixation au sol comme gabarit
pour marquer les trous en vous basant sur votre
configuration et la categorie de construction
indiquee dans I%tape 3.Marquez I%mplacement des
trous avec un crayon, un clou ou un poin¢on.
REMARQUE :
• IIest OBLIGATOIREd'utiliser au moins 2 vis pour
fixer le systeme de fixation au sol (un de chaque
cote du systeme anti-basculement par fixation au
sol). Lesdeux doivent entrer dans lemur ou dans
le sol. La figure 2 indique routes les configurations
acceptables de montage pour ces vis. Identifiez les
trous de vis sur le systeme anti-basculement par
fixation au sol pour votre configuration.
29 Reportez-vous _ 239D1142 POOl Pub# 31-45484-2
